В статье рассматривается применение микросхем фирмы Maxim для организации аналогового ввода и вывода самых различных систем, используемых в промышленности. Это могут быть системы сбора данных, системы автоматического регулирования (электронные регуляторы), или более сложные автоматические системы управления технологическими процессами (АСУТП).

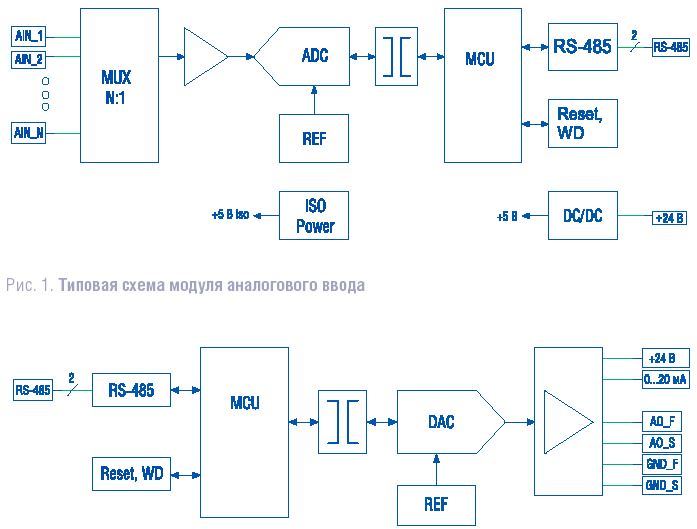

Типовая схема модуля аналогового ввода приведена на рис. 1. Модуль имеет один или несколько аналоговых входов и цифровой выход. Как правило, модуль рассчитан на определенный тип аналоговых сигналов. Тип аналоговых сигналов определяется физическими особенностями датчика и наличием в нем первичного измерительного преобразователя (например термосопротивление или датчик с выходом «токовая петля (4...20) мА»). Цифровой выход – это, чаще всего, последовательный интерфейс для подключения к общей шине обмена информацией между модулями ввода, модулями вывода и центральным вычислителем. В качестве интерфейса могут использоваться стандарты RS-485, CAN и другие. Модуль аналогового вывода (рис. 2) может иметь токовый выход (как правило, не более ±20 мА) и/или выход напряжения (например ±10 В).
В статье приведены характеристики следующих приборов: MAX4194, MAX5490, MAX5427, MAX5527, MAX5128, MAX4460, MAX5494.
Читать далее статью в полном обьеме (pdf)
