Д. Цветков
Новости Электроники 14, 2007
Новое семейство LDO-стабилизаторов Texas Instruments TPS74x01 отличается от предшественников самым высоким выходным током – до 3 А, самым широким диапазоном регулируемого выходного напряжения – от 0,8 до 5,5 В, самым низким падением напряжения – от 30 мВ. Все это делает его идеальной заменой для понижающих DC/DC-преобразователей, в частности, при питании DSP-контроллеров и программируемых матриц.
Введение
У классических линейных стабилизаторов требуемая минимальная разница между входным и выходным напряжением обычно составляет не менее 1,5...2,5 В. Этот порог напрямую влияет на КПД преобразователя. Например, для нормальной работы популярного 5 В-стабилизатора 7805 (КР142ЕН5А) требуется, чтобы напряжение на его входе не опускалось ниже 7,5 В. Т.е. разница между входным и выходным напряжением была не менее 2,5 В. Это напряжение фактически «теряется» впустую в виде рассеивания бесполезной мощности на самом стабилизаторе. Поэтому с целью снижения таких потерь в свое время были разработаны линейные стабилизаторы с низким падением напряжения – Linear LDO (Low Dropout) Regulator. Дальнейшее повышение экономичности обеспечивается снижением тока потребления самого стабилизатора.
Среди большого числа производителей LDO-стабилизаторов компания Texas Instruments выделяется весьма обширным перечнем изделий этого вида: около 700 наименований (рис. 1). Среди них большую часть (около 600 наименований) занимают одноканальные стабилизаторы, а список наименований двухканальных стабилизаторов достигает 70. Остальную часть этого перечня занимают контроллеры LDO-стабилизаторов высокой мощности (в предлагаемой статье они не рассматриваются). На сегодняшний момент инженерам компании Texas Instruments удалось достичь минимальной разницы между входным и выходным напряжением LDO-стабилизатора в 30 мВ при сохранении высокого выходного тока до 3 А.
Читать далее статью в полном обьеме (pdf)

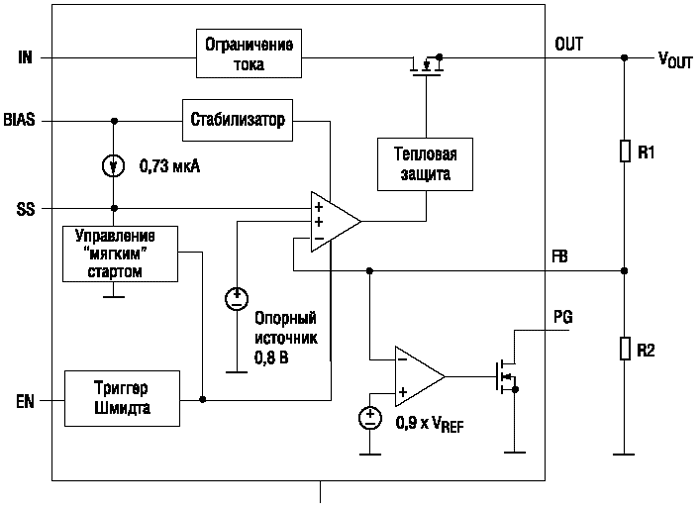

Структурная схема LDO-стабилизаторов семейства TPS74x01

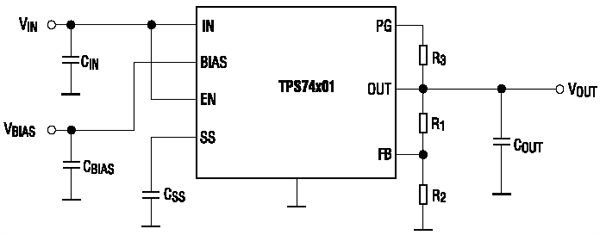

Типовая схема включения LDO-стабилизаторов семейства TPS74x01
