Джефф Фалин
Новости Электроники 17, 2007
Повышающие преобразователи напряжения TPS61080 и TPS61081 благодаря многочисленным интегрированным функциям и развитым схемам защиты можно применять в самых разнообразных областях, среди которых – промышленная автоматика, медицинская электроника, телекоммуникации. Особенно хорошо они приспособлены для питания светодиодных дисплеев и их подсветки. В статье инженера компании Texas Instruments подробно рассмотрены особенности этих преобразователей и схемы их включения.
Компания Texas Instruments представила высокоинтегрированные повышающие преобразователи напряжения TPS61080 и TPS61081 с регулируемым выходом. Уровень их выходного напряжения достигает 27 В при входном напряжении от 2,7 В. Различие между двумя моделями заключается в разных значениях тока ограничения для встроенных силовых ключей (0,5 А и 1,3 А, соответственно). Повышающие преобразователи TPS6108x построены по традиционной схеме с токовым управлением и с широтно-импульсной модуляцией (ШИМ) постоянной частоты для снижения шумов. Значение частоты переключения можно выбирать: 600 кГц для пониженного КПД или 1,2 МГц для внешних компонентов. На базе этих микросхем, имеющих компенсацию обратной связи, встроенные силовые ключи и высокочастотную ШИМ, и выпускаемых в корпусе QFN размером 3х3 мм, можно создать миниатюрный повышающий преобразователь для самых разнообразных применений. Примером может служить промышленное питание 12 В или 24 В от исходной шины 3,3 В или 5 В. Среди других свойств преобразователей – высокий КПД, регулируемое опорное напряжение и резервные схемы защиты. Все это делает TPS6108x идеальным повышающим преобразователем для применения в портативных приложениях с питанием от Li-Ion-элемента 3,6 В. Преобразователи также обеспечивают более высокое напряжение питания для таких приложений, как TFT-/ LCD-дисплеи, дисплеи на органических светодиодах OLED, белые светодиоды подсветки и фотовспышки.
Питание дисплеев
На рис. 1 показана основанная на преобразователе типовая повышающая схема, которая обеспечивает регулируемое выходное напряжение. Поскольку для питания каждого столбца дисплея на пассивной матрице (PMOLED) необходимо 20 В и 100 мА, ток ограничения ключей 1,3 А обуславливает выбор TPS61081. Если используется дисплей на активной матрице (AMOLED), для питания столбца которого необходимо менее 10 В и всего лишь десятки мА, больше подойдет TPS61080 с током ограничения ключей 0,5 А. В любом случае низкое сопротивление RDS(on) встроенных ключей и выбор частоты переключения обеспечивают оптимальный КПД источника питания. На рис. 2 показаны значения КПД для выходного напряжения 12 В при использовании Li-Ion батареи питания 3,6 В в качестве источника входного напряжения.
Читать далее статью в полном обьеме (pdf)

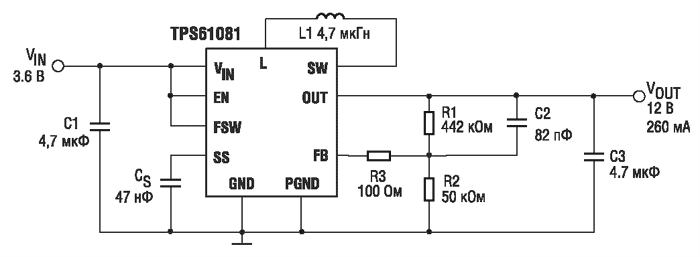

Типовое включение TPS6108x для получения Vвых. = 12 В

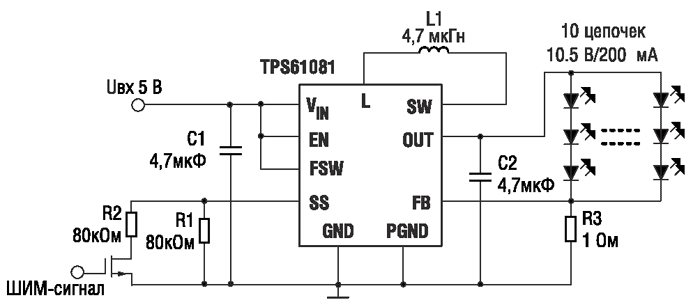

TPS61081 в схеме драйвера светодиодов подсветки
