С. Кривандин
Новости Электроники 18, 2007

В современных системах промышленной автоматики, телеметрии, передачи данных для обеспечения резервирования и сохранения информации применяются резервные и бесперебойные (UPS) источники питания. Компания Chinfa предлагает линейку модулей DRAN и DRA для организации источников резервного питания мощностью от 30 до 480 Вт.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Основные параметры

Эти модули разработаны на основе популярных источников питания для монтажа на DIN-рейку серий DRAN и DRA и выпускаются в таких же корпусах (см. рис. 1).



Внешний вид источников питания/зарядных устройств DRAN60-xxA UPS (а)

Рис. 1. Внешний вид источников питания/зарядных устройств DRAN60-xxA UPS (а) и DRAN120-xxA UPS (б)

Новые модели отличаются наличием выхода Rdy, управляющего процессом заряда батареи. Структурная схема модуля приведена на рис. 2.

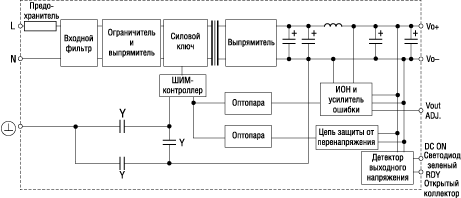

Структурная схема источника питания/зарядного устройства DRAN-UPS

Рис. 2. Структурная схема источника питания/зарядного устройства DRAN-UPS

Обозначения зарядных устройств Chinfa отличаются от обозначений источников питания, на основе которых они созданы, наличием суффикса «*». Варианты моделей, обозначения Chinfa и наименования для заказа приведены в таблице 1.

Таблица 1. Варианты моделей источников питания/зарядных устройств Chinfa для резервных источников питания





Наименование Chinfa Наименование для заказа Pвых, Вт Uвх, В Uвых, В Iвых, А
DRAN30-12A* DRAN30-12A UPS 30 85...264 13,6 2,2
DRAN30-24A* DRAN30-24A UPS 85...264 27,2 1,1
DRAN30-48A* DRAN30-48A UPS 85...264 54,5 0,55
DRAN60-12A* DRAN60-12A UPS 60 85...264 13,6 4,4
DRAN60-24A* DRAN60-24A UPS 85...264 27,2 2,2
DRAN60-48A* DRAN60-48A UPS 85...264 54,5 1,1
DRAN120-12A* DRAN120-12A UPS 120 115/230 13,6 9
DRAN120-24A* DRAN120-24A UPS 115/230 27,2 4,4
DRAN120-48A* DRAN120-48A UPS 115/230 54,5 2,2
DRA240-24A* DRA240-24A UPS 240 90...264 27,2 8,8
DRA240-48A* DRA240-48A UPS 90...264 54,5 4,4
DRA480-24A* DRA480-24A UPS 480 90...264 27,2 17,6
DRA480-48A* DRA480-48A UPS 90...264 54,5 8,8



Основные параметры источников питания/зарядных устройств Chinfa серий DRAN-A* и DRA-A*:

  • универсальный вход 85-264 В переменного тока;
  • комплекс защит: от короткого замыкания, перегрузки, перенапряжения;
  • механическая подстройка выходного напряжения;
  • электрическая прочность изоляции вход-выход: 3 кВ переменного тока;
  • диапазон рабочих температур: -10...71°C (у моделей 30, 60 Вт) или -25...71°C (у моделей 120, 480 Вт);
  • корректор коэффициента мощности у моделей 120, 240 и 480 Вт;
  • сертифицированы UL, cUL, TUV, CE.

Применение

Для построения источника резервного питания к модулям серий DRAN и DRA с суффиксом «*» надо подключить кислотный аккумулятор 12, 24 или 48 В (в зависимости от модели), реле с одним контактом на замыкание и защитным диодом; предохранитель в цепи аккумуляторной батареи. Варианты схем включения разных серий приведены на рис. 3, 4.



Схема резервного питания нагрузки с помощью модулей DRAN30-xxA UPS, DRAN60-xxA UPS

Рис. 3. Схема резервного питания нагрузки с помощью модулей DRAN30-xxA UPS, DRAN60-xxA UPS

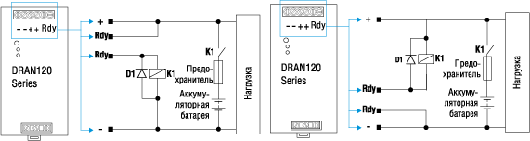

Варианты подключения DRAN120-xxA UPS, DRA240-xxA UPS, DRA480-xxA UPS

Рис. 4. Варианты подключения DRAN120-xxA UPS, DRA240-xxA UPS, DRA480-xxA UPS

Такая система выполняет функции обычного источника питания и зарядного устройства аккумуляторной батареи. Сумма токов питания нагрузки и заряда аккумуляторной батареи не должна превышать допустимых значений для каждой модели, указанных в таблице 1.

Алгоритм работы резервного источника питания приведен в таблице 2, а уровни сигналов на выходе Rdy, от которых зависят переключения контактов реле, - в таблице 3.

Таблица 2. Варианты состояний системы резервного питания и алгоритм работы





Варианты
состояний цепи
Состояние сети 220 В
и аккумулятора
Состояние реле K1 Состояние модуля DRA*, DRAN* и нагрузки
1. Напряжение входной сети ЕСТЬ Катушка реле питается от модуля.
Контакты реле K1 замкнуты
Модуль питает нагрузку.
Модуль заряжает аккумулятор
2. Напряжения входной сети НЕТ, аккумулятор заряжен Катушка реле питается от аккумулятора.
Контакты K1 замкнуты
Аккумулятор питает нагрузку
3. Напряжение аккумулятора ниже допустимого Катушка реле обесточивается.
Контакты K1 размыкаются
Аккумулятор отключается от нагрузки




Таблица 3. Уровни сигналов на выходе Rdy в зависимости от модели и ее выходного напряжения





Состояние
выхода
Rdy
Состояние
светодиодов
Условия измерения Вариант выходного напряжения, В Мин. уровень
Uвых, B
Макс. уровень Uвых, B
Включен Светодиод «DC ON» горит Uвх - номинальное, Iвых - номинальный 12 10,4 11,4
24 21,2 22,2
48 42,8 43,8
Выключен Светодиод «DC LOW» горит (если есть) Uвх - номинальное, Iвых - номинальный 12 10,3 11,3
24 21,1 22,1
48 42,7 43,7



Выбрать параметры аккумуляторной батареи можно, зная ток нагрузки системы и необходимое время резерва [1].

Рассматриваемые модули питания имеют преимущество: их можно применить и как обычные импульсные источники питания, и как основу для создания резервных источников питания.

Преобразователи, имеющие широкий вход 85...264 В переменного тока, рассчитаны для работы в сетях с напряжением 110, 115, 220 или 230 В. Кроме того, они не боятся провалов входного сетевого напряжения 220 В/50 Гц.

Преобразователи мощностью 120, 240 и 480 Вт имеют встроенный корректор коэффициента мощности (ККМ, PFC). Применение ККМ позволяет снизить значение реактивной мощности, уменьшить уровень сетевых гармоник и импульсных помех в питающей силовой сети 220 В/50 Гц. Номинальное значение коэффициента мощности преобразователей серий DRAN120-xxA* и DRA240-xxA*составляет 0,7; серии DRA480-xxA* - 0,99.

Источники питания серий DRAN30-xxA*, DRAN60-xxA*, DRAN120-xxA*, DRA240-xxA* и DRA480-xxA* могут работать на холостом ходу, что обеспечивает разработчику гибкость в обеспечении питания радиоэлектронной аппаратуры.

На заводе в каждом модуле выставлено выходное напряжение, соответствующее напряжению заряда аккумуляторной батареи. Механическая подстройка выхода осуществляется с помощью потенциометра, расположенного на передней панели корпуса преобразователя. Можно выставить любое напряжение в следующих пределах: 12...14 В для 12-вольтных моделей, 24...28 В для 24-вольных моделей и 48...55 В для 48-вольтных моделей.

Модули питания имеют индикаторы состояния на передней панели. Наличие постоянного напряжения на выходе индицируется зеленым светодиодом «DC ON». Изделия большой мощности 120, 240, 480 Вт имеют дополнительную индикацию: при недостаточном выходном напряжении загорается красный светодиод «DC LOW». Пороги срабатывания этой световой сигнализации приведены в таблице 3.

Представленные источники питания/зарядные устройства дают разработчику широкий выбор мощности от 30 до 480 Вт. Они реализованы в корпусах для монтажа на DIN-рейку: их корпус имеет специальный замок-защелку для легкого монтажа.

Новые источники питания/зарядные устройства предназначены для применения в шкафах и стойках разнообразного радиоэлектронного оборудования в следующих отраслях:

  • промышленная автоматика;
  • оборудование телекоммуникаций;
  • системы передачи и хранения данных;
  • охранно-пожарные системы;
  • системы контроля доступа;
  • системы распределенного питания;
  • системы резервного питания.

Наиболее востребованными, по-видимому, окажутся модели DRAN30-12A (30 Вт, 12 В) и DRAN60-12A (60 Вт, 12 В) в системах охранно-пожарной сигнализации и DRAN120-24A (120 Вт, 24 В) в системах промышленной автоматики.

Сравнение бюджетных резервных источников питания

Компания Chinfa предлагает своим клиентам модули для создания резервных источников питания мощностью от 30 до 480 Вт на напряжения аккумуляторной батареи 12, 24 или 48 В. Здесь привлекает широкий диапазон мощности и монтаж на DIN-рейку. Среди недостатков можно отметить необходимость подключения дополнительных внешних элементов: реле и предохранителя.

Этих недостатков лишено решение, основанное на модулях Mean Well серий AD-55 (55 Вт, 12 или 24 В) и AD-155 (155 Вт, 12, 24 или 48 В), у которых и цепи контроля заряда аккумуляторной батареи, и переключающие цепи встроены в корпус [2, 3]. Большим преимуществом является универсальный монтаж этих модулей: на шасси или DIN-рейку (с помощью приспособлений). Диапазон мощности источников резервного питания на основе модулей AD-55 или AD-155 ограничен двумя номиналами 55 или 155 Вт.

В широком диапазоне мощности от 20 до 960 Вт можно построить Резервные источники питания на основе модулей питания Mean Well серий DR, MDR, DRP, DRT и контроллера заряда аккумуляторной батареи DR-UPS40 [4]. Ограничением здесь является то, что резервные источники питания можно создать только на напряжение 24 В.

Как видим, наборы модулей разных производителей имеют свои преимущества и ограничения. Такое разнообразие позволяет разработчику выбрать наиболее приемлемый для конкретной задачи вариант реализации резервного источника питания.
