Размер имеет значение - усиливаем звук. Компактный усилитель мощности на микросхеме LM386

LM386

Компактный усилитель мощности на микросхеме LM386 отлично подойдет если вся схема «питается» от батарейки.

Ниже приведены параметры устройства:

  • 6 - 12 VDC
  • Мощность на выходе 1 W, 8 Ohm
  • Индикатор работы схемы - СИД
  • Маленькие размеры - только 44 mm x 44 mm

Компактный усилитель мощности на микросхеме LM386

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Схема

Компактный усилитель мощности на микросхеме LM386 - Схема

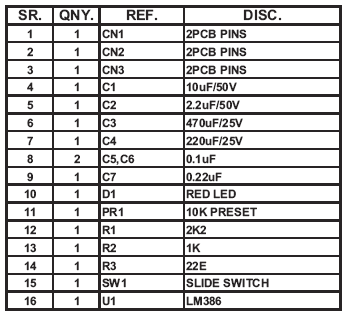

Список используемых компонентов

Список используемых компонентов

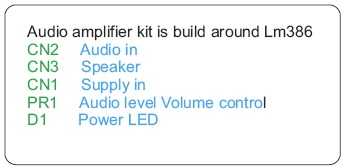

Входы - выходы

 Входы - выходы

Печатная плата

Печатная плата

Схема в формате PDF

Также следует заметить, что LM386 не имеет отечественных аналогов, однако ввиду ее большой популярности найти ее не составит труда.

electronics-lab.com

Перевод: Ale)(ander, по заказу РадиоЛоцман

На английском языке: Tiny Audio Amplifier Using LM386
