Осциллограф Н3015. Схема электрическая принципиальная. Технические характеристики

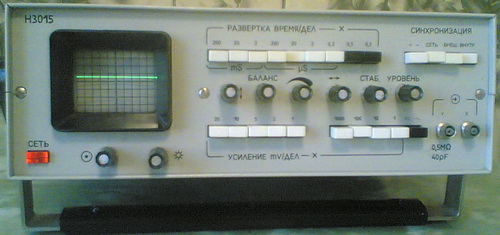

Н3015

Осциллограф предназначен для измерения временных интервалов, амплитуды переменного, импульсного напряжения, величины постоянного напряжения, для визуального наблюдения электрических процессов. Используется при ремонте промышленной радиотелеаппаратуры в бытовых условиях. Предназначен для одновременной регистрации по нескольким каналам изменений во времени силы тока или напряжения. Регистрация осуществляется световым лучом на фотоленте. Осциллографы применяются в условиях аварийных режимов.

Технические характеристики

  • Число каналов 12
  • Номинальная частота колебаний 200 Гц
  • Скорость протяжки фотоленты 200, 400 мм/с
  • Время переключения на аварийный режим 10 мс
  • Питание - от сети переменного тока: напряжение 220 В, частота 50 Гц
  • Потребляемая мощность: в режиме ожидания 160 Вт, в режиме записи 650 Вт
  • Габаритные размеры 500 х 308 х 280 мм
  • Масса 24 кг
  • Условия эксплуатации: температура окружающего воздуха 5 ... 40°С, относительная влажность до 80%.

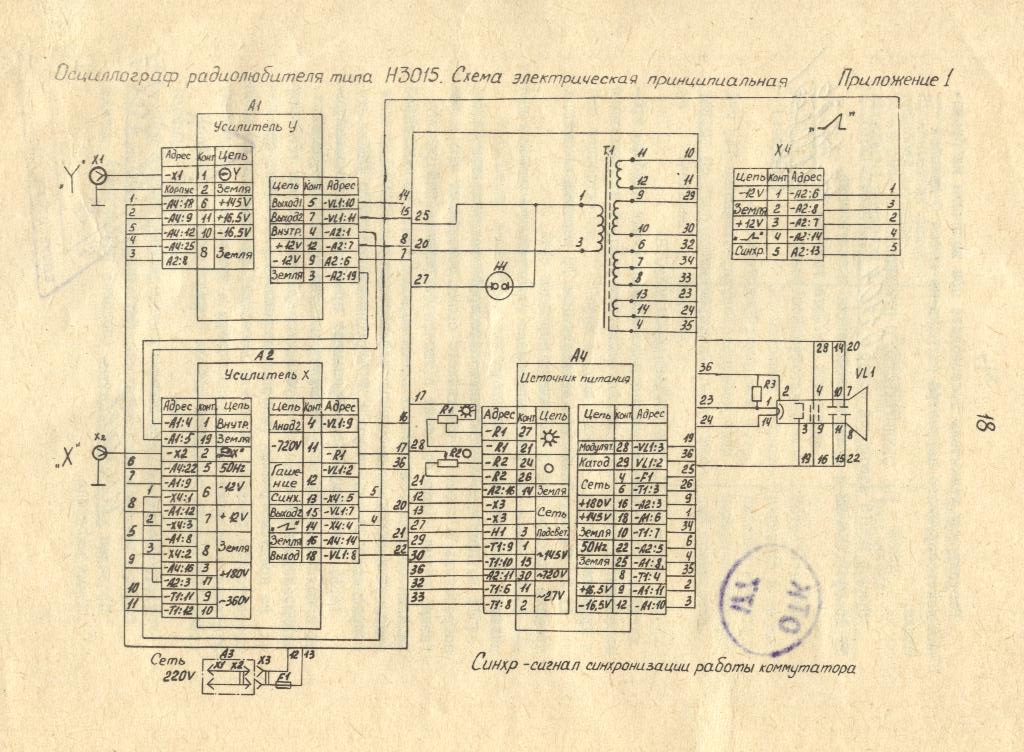

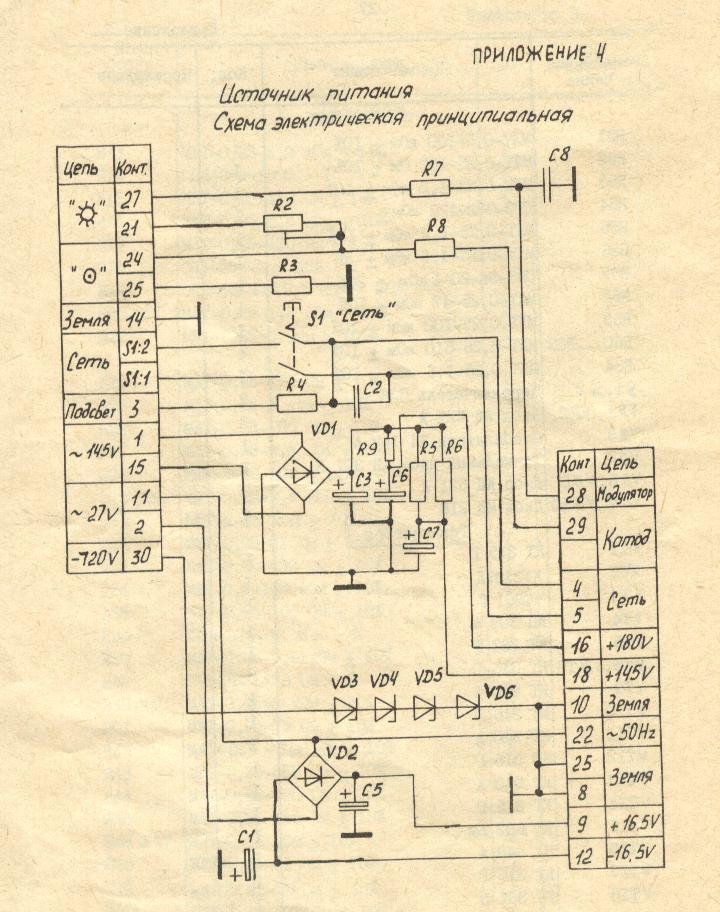

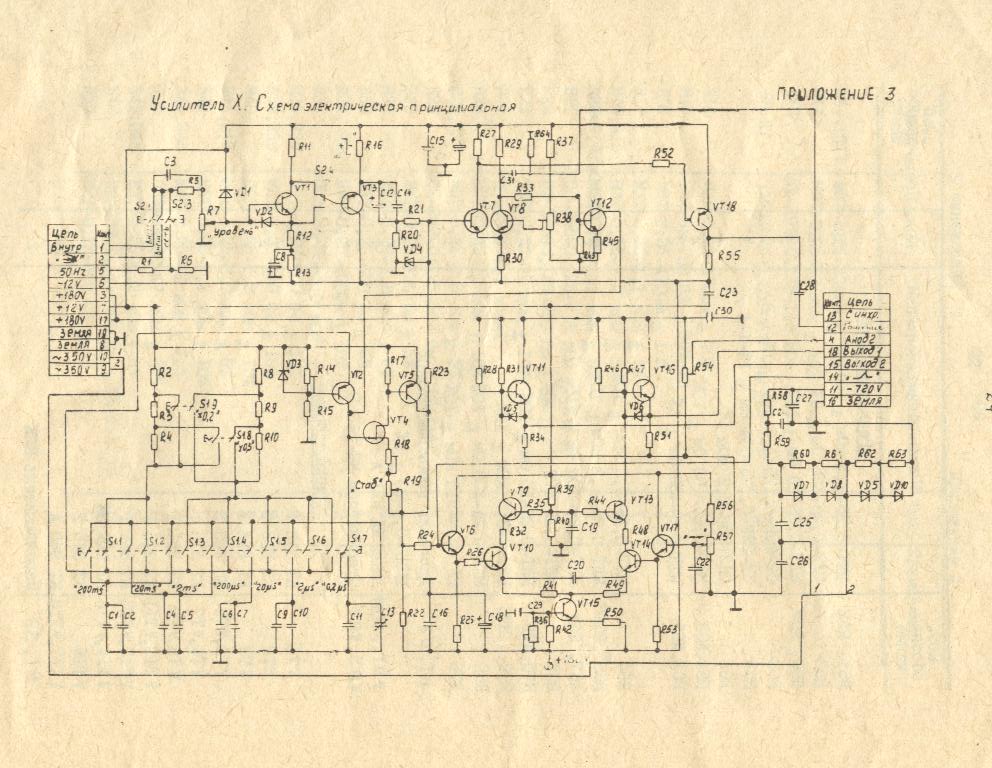

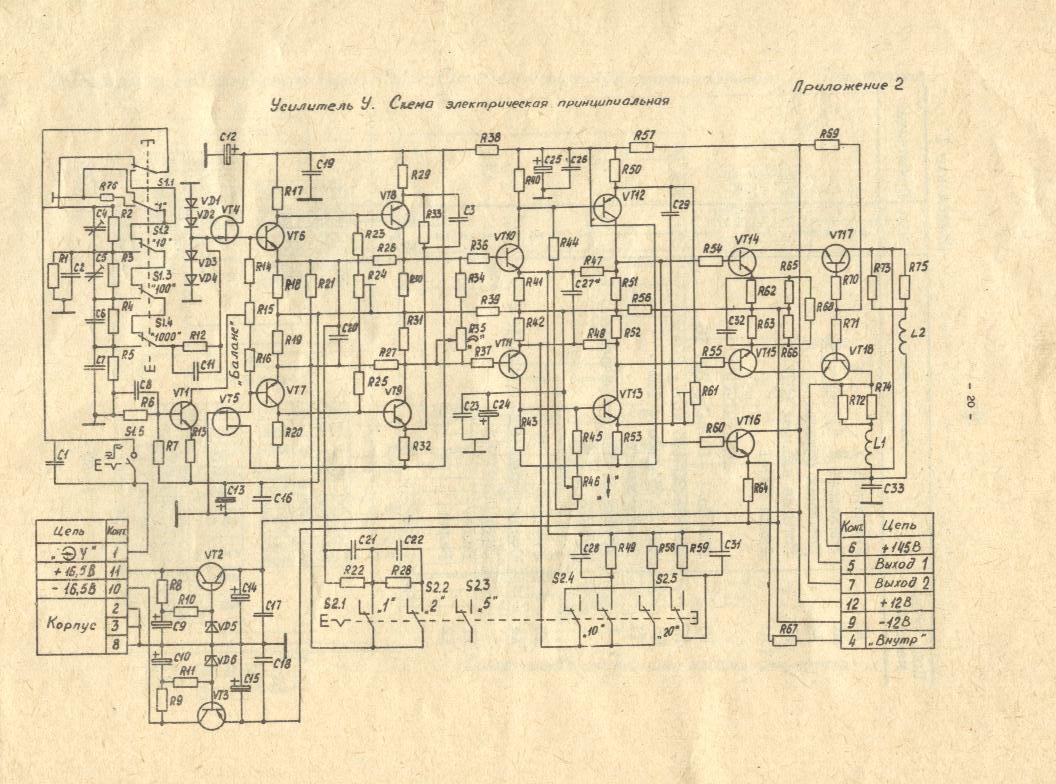

Схема электрическая принципиальная

  1. Лист 1
  2. Лист 2
  3. Лист 3
  4. Лист 4
  5. Лист 5

Осциллограф Н3015

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться.
Имя
Фрагменты обсуждения:Полный вариант обсуждения »
  • Очень нужна схема осцила Н3015, на сайте фото усилителей Х и У /Лист 2 и 3/только до половины ,помогите у кого есть.
  • Увы ,другие страницы полностью ,а эти две до половины.Прикреплю ,посмотри.
  • Я уже писал в личку, что на сайте все нормально, видать не докачались рисунки. Тем не менее выкладываю и здесь во вложениях. P.S. Ну да это видно и по размерам вложений.
  • Вот теперь другое дело . Взял из вложения.Огромное спасибо.

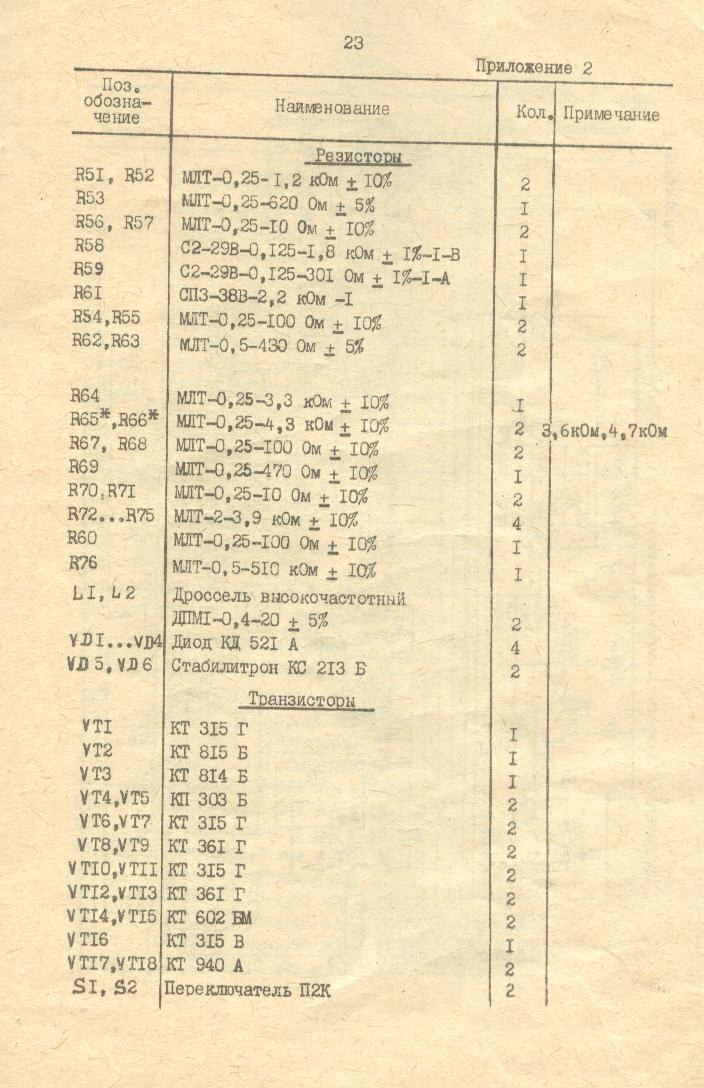

  • В описании принципиальной схемы Н 3015 отсутствует приложение 1 со списком радиокомпонентов,есть только приложение 2 . помогите , если кто сможет . Буду очень признателен .
