КВ антенны
Радио - Дизайн N 1.98
|
Размеры элементов |
14,15 |
21,18 |
27.6 |
28,5 |
144.7 |
|
HB9CV (мм) |
Радиолюбительские диапазоны, МГц | ||||
|
Директор |
9740 |
6520 |
5110 |
4840 |
980 |
|
Рефлектор |
10600 |
7080 |
5330 |
5260 |
1060 |
|
А |
2650 |
1770 |
1360 |
1320 |
258 |
|
b |
1330 |
890 |
700 |
660 |
132 |
|
с |
1430 |
950 |
750 |
710 |
142 |
|
d |
120 |
90 |
60 |
60 |
11 |
|
Е |
2700 |
1820 |
1410 |
1370 |
260 |
|
F |
2250 |
1500 |
1140 |
1100 |
216 |

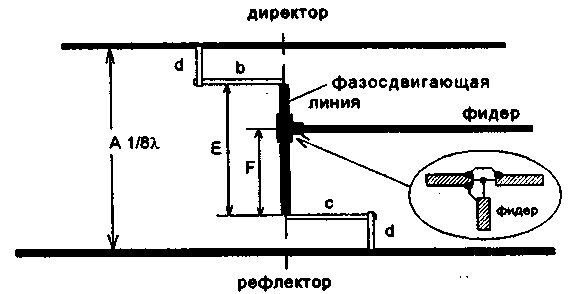

Коаксиальный кабель, используемый для изготовления фазосдвигающей линии, должен иметь точно такое же волновое сопротивление, как и фидер антенны. Для подключения фидера антенны и отрезков кабеля фазосдвигающей линии можно (но не обязательно) использовать коаксиальный тройник.
Таблица с размерами антенны HB9CV взята из польского журнала "Break magazyn" N 5.93.
