Интеллектуальные ключи или IPS (Intelligent Power Switches) имеют высокую плотность тока и несколько степеней защиты, благодаря чему их надежность при перегрузках и обратном включении гораздо выше по сравнению с обычными МОП-транзисторами (MOSFET). Они защищены от включения с обратной полярностью, перегрузок по току и напряжению и от перегрева кристалла. Диапазоны рабочих напряжений и токов интеллектуальных ключей оптимизированы для автомобильных приложений с напряжениями питания 12, 24 и 42 В. Управление ключами непосредственно от логических схем позволяет отказаться от дополнительных драйверов МОП-транзисторов. В силу этих и многих других достоинств, интеллектуальные ключи находят широкое применение в автомобильной электронике и промышленной технике.

Интеллектуальные ключи International Rectifier можно разделить на три группы:

  • интеллектуальные ключи нижнего уровня;
  • интеллектуальные ключи верхнего уровня;
  • интеллектуальные ключи верхнего уровня с программируемой отсечкой тока.

Интеллектуальные ключи нижнего уровня

У интеллектуальных ключей нижнего уровня исток соединяется с общим силовым проводом, нагрузка подключается между стоком и шиной питания. Использование входа управления для диагностики корректности режимов работы ключа позволяет обойтись всего тремя выводами корпуса. Низкое количество выводов корпуса и простота схемы интеллектуальных ключей нижнего уровня позволяют снизить цену этих приборов. Типовая схема включения ключа нижнего уровня показана на рисунке 1.

Типовая схема включения интеллектуального ключа нижнего уровня

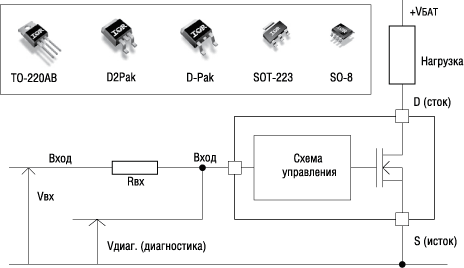

Рис. 1. Типовая схема включения интеллектуального ключа нижнего уровня

Вход управления ключей этого типа одновременно является и входом диагностики рабочего состояния прибора по величине входного тока. Ключи этого класса защищены от перегрева кристалла (температура выключения 165°С), имеют оптимизированные длительности фронтов и спада импульсов для минимизации создаваемых электромагнитных помех, реализована функция активного ограничения тока (Active clamp). Максимальное значение ограничения тока у самых мощных ключей составляет 85 А. Низкий входной ток и совместимость с логическими уровнями позволяют упростить управление ключами от микроконтроллера и исключить дополнительные электронные компоненты. Разнообразие корпусов для интеллектуальных ключей нижнего уровня (типы корпусов приведены на рисунке 1) и широкий диапазон максимальных выходных токов позволяют сделать разработчику оптимальный выбор прибора. Основные параметры интеллектуальных ключей нижнего уровня сведены в таблицу 1.

Таблица 1. Интеллектуальные ключи нижнего уровня International Rectifier

Ниаменование Корпус Число
входов
Rси(вкл), (мОм) Uвых макс,
(B)
Параметры защиты
Iвыкл, (А) Tвыкл, (C°)
IPS1011 TO-220AB 1 13 36 85 165
IPS1011R D-Pak 1 13 36 85 165
IPS1011RPBF D-Pak 1 13 36 85 165
IPS1011S D2-Pak 1 13 36 85 165
IPS1011SPBF D2-Pak 1 13 36 85 165
IPS1021R D-Pak 1 25 36 35 165
IPS1021RPBF D-Pak 1 25 36 35 165
IPS1021S D2-Pak 1 25 36 35 165
IPS1021SPBF D2-Pak 1 25 36 35 165
IPS1021 TO-220AB 1 25 36 35 165
IPS1021PBF TO-220AB 1 25 36 35 165
IPS1031 TO-220AB 1 50 36 18 165
IPS1031PBF TO-220AB 1 50 36 18 165
IPS1031R D-Pak 1 50 36 18 165
IPS1031S D2-Pak 1 50 36 18 165
IPS1042GPBF SO-8 2 100 39 6 165
IPS1041RPBF D-Pak 1 100 39 6 165
IPS1041LPBF SOT-223 1 100 39 6 165
IPS2041RPBF D-Pak 1 130 68 5 165
IPS2041LPBF SOT-223 1 130 68 5 165
IPS1052GPBF SO-8 2 250 39 2,8 165
IPS1051LPBF SOT-223 1 250 39 2,8 165



Интеллектуальные ключи верхнего уровня

Чаще всего в автомобиле нагрузка подключается к общему силовому проводу («массе»). В этих случаях управлять нагрузкой удобно с помощью интеллектуальных ключей верхнего уровня. Типовая схема включения интеллектуальных ключей верхнего уровня на примере серии IPS60xx приведена на рисунке 2.

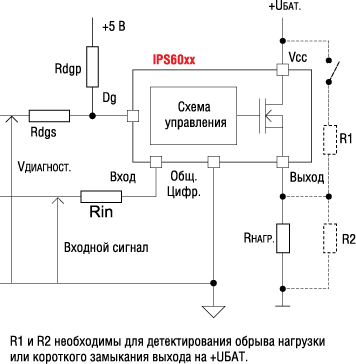

Типовая схема включения интеллектуальных ключей верхнего уровня (серия IPS60xx)

Рис. 2. Типовая схема включения интеллектуальных ключей верхнего уровня (серия IPS60xx)

Интеллектуальные ключи верхнего уровня International Rectifier имеют пять выводов (вход основной, вход диагностики, общий цифровой, вывод для подключения питания и выход). На рисунке 3 проиллюстрировано корректное соединение общего силового и общего цифрового проводников для исключения протекания тока нагрузки через цифровую землю, что предотвращает ложные срабатывания ключа.

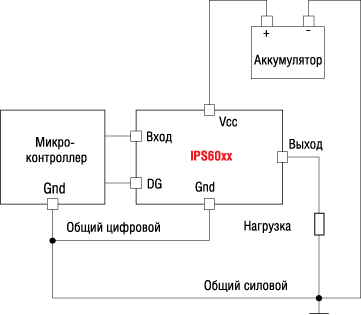

Корректное соединение общих проводников интеллектуальных ключей верхнего уровня


Рис. 3. Корректное соединение общих проводников интеллектуальных ключей верхнего уровня

Дополнительный вход диагностики DG (diagnostics) позволяет контролировать состояние ключа во время работы и при включении. На примере интеллектуальных ключей верхнего уровня серии IPS60xx на рисунке 4 показаны режимы, диагностируемые ключами этой серии. Ключи этой серии способны определить обрыв (отключение) нагрузки, короткое замыкание выхода на общий провод или на шину питания, а также перегрев кристалла.

Режимы диагностики интеллектуальных ключей серии IPS60xx

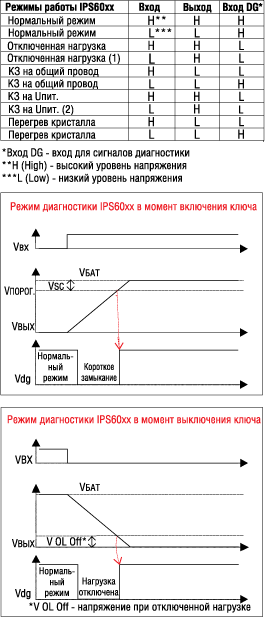

Рис. 4. Режимы диагностики интеллектуальных ключей серии IPS60xx

При случайном отключении цифрового общего провода интеллектуальный ключ автоматически переходит в аварийный режим работы и отключает нагрузку. Этот момент показан на рисунке 5. Резисторы Rdgp и Rвх ограничивают ток через микроконтроллер.

Ограничение тока через микроконтроллер при обрыве общего цифрового провода

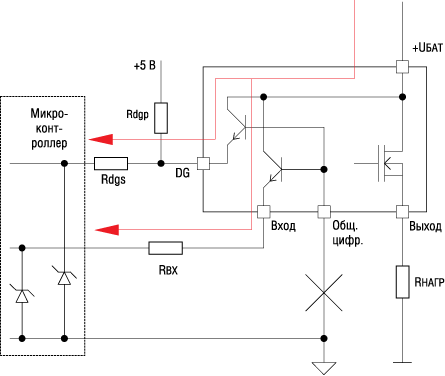

Рис. 5. Ограничение тока через микроконтроллер при обрыве общего цифрового провода

В интеллектуальных ключах верхнего уровня реализована защита от перегрева кристалла при резком увеличении выходного тока. Временные диаграммы, иллюстрирующие срабатывание защиты при превышении допустимой температуры кристалла показаны на рисунке 6.

Ограничение тока в циклах перегрева у ключей верхнего уровня серии IPS60xx

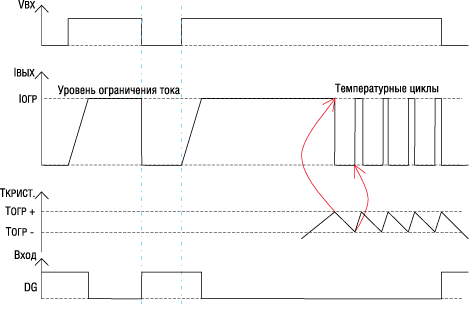

Рис. 6. Ограничение тока в циклах перегрева у ключей верхнего уровня серии IPS60xx

В момент достижения кристаллом максимально допустимой температуры Тогр+ происходит отключение ключа от нагрузки. После снижения температуры до уровня Тогр- работоспособность ключа восстанавливается. Если перегрузка не устранена, то такие температурные циклы будут периодически повторяться, что показано на рисунке 6.

При перегрузке в ключах верхнего уровня реализовано активное ограничение тока. Это освобождает микроконтроллер от постоянного контроля работоспособности интеллектуального ключа. Однако необходимо учитывать, что при перегрузке по току транзистор переходит в линейный режим, и рассеиваемая на нем мощность может оказаться недопустимо большой. В документации для интеллектуальных ключей приводятся графики зависимости допустимой индуктивности нагрузки при максимальном токе (типовой график показан на рисунке 7). Типовые временные диаграммы, иллюстрирующие режим активного ограничения тока ключей серии IPS60xx приведены на рисунке 7.

Активное ограничение тока в линейном режиме работы ключа (типовые графики)

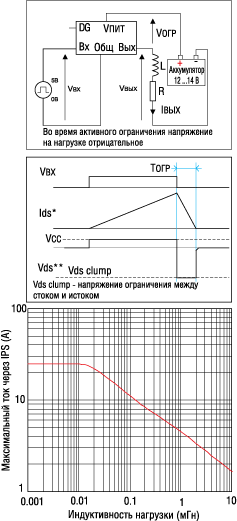

Рис. 7. Активное ограничение тока в линейном режиме работы ключа (типовые графики)

Подробно все эти процессы рассмотрены в руководстве по применению AN-1117, которое можно легко найти на сайте производителя http://www.irf.com/ .

Подробно все эти процессы рассмотрены в руководстве по применению AN-1117, которое можно легко найти на сайте производителя .
Основные параметры интеллектуальных ключей верхнего уровня приведены в таблице 2.

Таблица 2. Ключи верхнего уровня International Rectifier

Наименование Корпус Число
входов
Rси(вкл),
(мОм)
Uвых макс, (B) Параметры защиты
Iстаб, (А) Tвыкл, (C°)
IPS6011RPBF D-Pak-5 1 14 39 60 165
IPS6011PBF TO-220FL 1 14 39 60 165
IPS6011SPBF D2-Pak -5 1 14 39 60 165
IPS6021RPBF D-Pak-5 1 30 39 32 165
IPS6021PBF TO-220FL 1 30 39 32 165
IPS6021SPBF D2-Pak -5 1 30 39 32 165
IPS6031PBF TO-220FL 1 60 39 16 165
IPS6031SPBF D2-Pak -5 1 60 39 16 165
IPS6031RPBF D-Pak-5 1 60 39 16 165
IPS7081RPBF D-Pak-5 1 70 70 5 165
IPS7081PBF TO-220AB 1 70 70 5 165
IPS7081SPBF D2-Pak -5 1 70 70 5 165
IPS7071GPBF SO-8 1 110 70 5 165
IPS7091SPBF D2-Pak -5 1 120 70 5 165
IPS7091GPBF SO-8 1 120 70 5 165
IPS7091PBF TO-220AB 1 120 70 5 165
IPS6041RPBF D-Pak-5 1 130 39 7 165
IPS6041PBF TO-220FL 1 130 39 7 165
IPS6041GPBF SO-8 1 130 39 7 165
IPS6041SPBF D2-Pak -5 1 130 39 7 165

Интеллектуальные ключи верхнего уровня с программируемой отсечкой тока

Интеллектуальные ключи этого типа позволяют разработчику устанавливать нужный ток ограничения при перегрузке, выбирая номинал резистора Rfb (fb = feedback - обратная связь), как показано на рисунке 8.

Типовая схема включения интеллектуальных ключей верхнего уровня с программируемой отсечкой тока

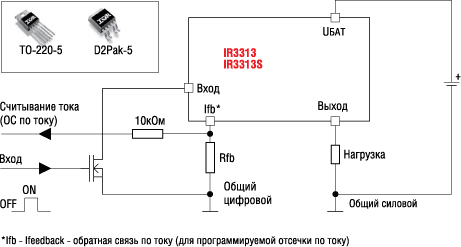

Рис. 8. Типовая схема включения интеллектуальных ключей верхнего уровня с программируемой отсечкой тока

При этом не требуются низкоомные прецизионные резисторы для датчика тока в выходной цепи. Ключи этого типа выпускаются в корпусах TO-220-5 и D2Pak-5. При срабатывании защиты (при перегреве или перегрузке по току) выходной транзистор выключается независимо от состояния ключа в данный момент времени. Минимальное значение тока отсечки составляет около 10 процентов от максимального уровня. Ключи также имеют активное ограничение тока, защиту от обратного включения источника питания, защиту от перегрева и от статического электричества. Структурная схема таких ключей показана на рисунке 9.

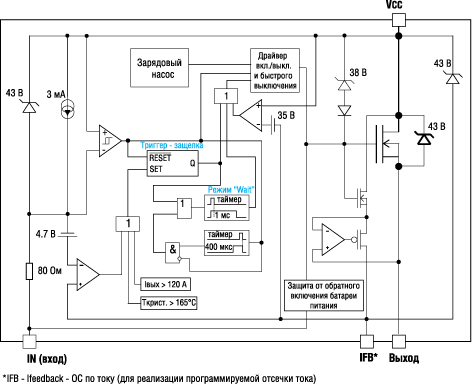

Структурная схема интеллектуальных ключей с программируемой отсечкой тока


Рис. 9. Структурная схема интеллектуальных ключей с программируемой отсечкой тока

В интеллектуальных ключах с программируемой отсечкой тока реализована улучшенная функция защиты от перегрева под названием WAIT (ожидание, задержка включения). Временные диаграммы, иллюстрирующие работу функции WAIT в режиме перегрузки при длительных входных импульсах и относительно низкой частоте переключения, показаны на рисунке 10.

Изменение температуры кристалла при длительных входных импульсах и низкой частоте переключения при отсутствии (а) и наличии (б) функции WAIT

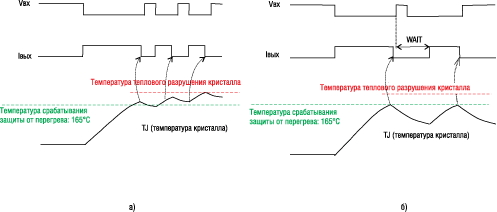

Рис. 10. Изменение температуры кристалла при длительных входных импульсах и низкой частоте переключения при отсутствии (а) и наличии (б) функции WAIT

При отсутствии функции WAIT температура кристалла может превысить максимально допустимое значение и достичь теплового пробоя (верхняя часть рисунка 10). Функция WAIT, реализованная с помощью таймера и логических элементов (рис. 9) обеспечивает задержку перезапуска ключа. Таким образом, транзистор получает дополнительное время на остывание, что исключает тепловое разрушение кристалла интеллектуального ключа.

Особенно наглядно работа функции WAIT проявляется в аварийном режиме при коротких входных импульсах и высокой частоте переключения (рис. 11).

Изменение температуры кристалла при коротких входных импульсах и высокой частоте переключения при отсутствии (а) и наличии (б) функции WAIT

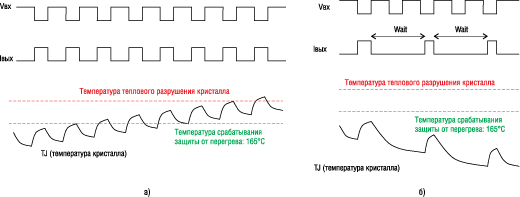

Рис. 11. Изменение температуры кристалла при коротких входных импульсах и высокой частоте переключения при отсутствии (а) и наличии (б) функции WAIT

Схема WAIT обеспечивает пропуск нескольких импульсов в течение временного интервала, формируемого таймером и логическими схемами. Такая защита не исключает нарастания температуры кристалла до опасного значения, не допуская перегрева интеллектуального ключа.

Активное ограничение тока по функции аналогично ключам верхнего уровня без программируемой отсечки тока. Защита от статического электричества (ESD) и активная защита при аварийном обрыве нагрузки вносят свой вклад в обеспечение высокой надежности интеллектуальных ключей с программируемой отсечкой тока. Для реализации программируемой отсечки тока в ключах этого типа введены дополнительный МОП-транзистор и операционный усилитель для считывания выходного тока. Ток ограничения определяется номиналом резистора Rfb и коэффициентом усиления операционного усилителя в цепи обратной связи. Ключи с программируемой отсечкой тока дают разработчику дополнительные возможности для организации максимально защищенной схемы по сравнению с остальными сериями интеллектуальных ключей. Основные параметры ключей с программируемой отсечкой тока сведены в таблицу 3.

Таблица 3. Ключи верхнего уровня с программируемой отсечкой тока фирмы International Rectifier

Наименование Корпус Число
входов
Rси(вкл),
(мОм)
Uвых макс,
(B)
Параметры защиты Коэфф. ОС по току
Iвыкл, мин,
(А)
Iвыкл, макс,
(А)
Твыкл,
(С°)
IR3313PBF TO-220FL 1 7 40 10 90 165 8800
IR3316S D2-Pak -5 1 7 40 10 90 165 8800
IR3316SPBF D2-Pak -5 1 7 40 10 90 165 8800
IR3313S D2-Pak -5 1 7 40 10 90 165 8800
IR3313SPBF D2-Pak -5 1 7 40 10 90 165 8800
IR3314SPBF D2-Pak -5 1 12 40 6 58 165 5300
IR3314PBF TO-220FL 1 12 40 6 58 165 5300
IR3315SPBF D2-Pak -5 1 20 40 3 30 165 2800
IR3315PBF TO-220FL 1 20 40 3 30 165 2800



Рекомендуемые новые замены для интеллектуальных ключей International Rectifier предыдущих поколений


Технологии производства силовых МОП-транзисторов International Rectifier постоянно совершенствуются, выпускаются новые поколения ключей для замены IPS старых поколений. Желательно знать заранее о рекомендуемых заменах ключей предыдущих поколений, чтобы не быть застигнутыми врасплох, когда очень трудно и по высокой цене придется искать транзисторы старых серий. Переход на новые серии интеллектуальных ключей неизбежен, поэтому производитель в таблице 4 приводит рекомендуемые замены для старых серий. International Rectifier обращает особенное внимание на очень важный момент: замены необходимо рассматривать только в качестве рекомендуемых.

Таблица 4. Рекомендуемые производителем International Rectifier замены для IPS предыдущих поколений

Наименование Rdson, (мОм) Корпус Рекомендуемая замена*
IPS0151 25 TO-220 IPS1021
IPS0151S 25 D2Pak IPS1021S
IPS021 150 TO-220 IPS1041
IPS021L 150 SOT-223 IPS1041L/IPS2041L
IPS021S 150 D2Pak IPS1041S
IPS022G 2x150 SO-8 IPS1042G
IPS031 60 TO-220 IPS1031
IPS031R 60 DPak IPS1031R
IPS031S 60 D2Pak IPS1031S
IPS041L 500 SOT-223 IPS1051L
IPS042G 2х500 SO-8 IPS1052G
IPS511G 135 TO-220 IPS6041
IPS511G 150 SO-8 IPS6041G/IPS7091G
IPS511S 135 D2Pak IPS6041S
IPS521 80 TO-220 IPS6031
IPS521G 100 SO-8 IPS6041G/IPS7081G
IPS521S 80 D2Pak IPS6031S
IPS5451 25 TO-220 IPS6021
IPS5451S 25 D2Pak IPS6021S
IPS5751 25 TO-220 IPS6021
IPS5751S 25 D2Pak IPS6021S
IR3310 7 TO-220 IR3313
IR3310S 7 D2Pak IR3313S
IR3311 12 TO-220 IR3314
IR3311S 12 D2Pak IR3314S
IR3312 20 TO-220 IR3315
IR3312S 20 D2Pak IR3315S
*Внимание! Производитель рекомендует рассматривать замены только в качестве ориентировочных! Необходимо обязательно внимательно изучать документацию (datasheets) на исходный компонент и рекомендуемую для него замену из этой таблицы

Разработчик должен обязательно убедиться на 100 процентов в том, что рекомендуемая замена полностью удовлетворяет его требованиям.


Литература:

  1. Fabio Necco «Features of the Low-Side Family IPS10xx»
  2. David Jacquinod, Fabio Necco «Features of the High-Side Family IPS60xx»
  3. David Jacquinod «Current Sensing High-Side Switch - P3»
  4. Datasheets для рассматриваемых в статье интеллектуальных ключей.
