Шесть установок времени загара для различных типов кожи.
Время загара зависит от интенсивности солнечных лучей.

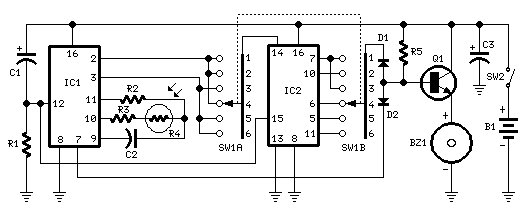

Принципиальная схема:
Перечень элементов:
R1 |
Резистор 47 кОм ¼ Вт |
R2 |
Резистор 1 МОм ¼ Вт |
R3, R5 |
Резисторы 120 кОм ¼ Вт |
R4 |
Фоторезистор любого типа |
C1, C3 |
Электролитические конденсаторы 10 мкФ 25 В |
C2 |
Лавсановый конденсатор 220 нФ 63 В |
D1, D2 |
Диоды 1N4148 75 В 150 мА |
IC1 |
Микросхема 14-разрядного счетчика-делителя с генератором CD4060 |
IC2 |
Микросхема десятичного счетчика с дешифратором CD4017 |
Q1 |
NPN транзистор BC337 45 В 800 мА |
SW1 |
2-х полюсный роторный переключатель на 6 направлений |
SW2 |
Движковый выключатель |
BZ1 |
Пьезоизлучатель со встроенным генератором 3 кГц |
B1 |
Две батареи 1.5 В типоразмера AA или AAA, |
Назначение устройства:
Этот таймер разработан тех, кто хочет загореть, но одновременно, не хочет подвергать себя чрезмерному воздействию солнечных лучей.
С помощью роторного переключателя устанавливается один из шести фото типов человека, в соответствии с таблицей.
Фоторезистор увеличивает установленное время в соответствии с интенсивностью солнечного света (см таблицу).
По истечении установленного времени включается прерывистый сигнал звукового излучателя, для остановки которого нужно полностью выключить устройство выключателем SW2.
Фото-тип |
Тип человека |
Время нахождения |
I и дети |
Светлоглазый, рыжеволосый, легкой комплекции, веснушчатый |
От 20 до 33 минут |
II |
Светлоглазый, светловолосый, легкой комплекции |
От 28 до 47 минут |
III |
Светло- или кареглазый, блондин или шатен, |
От 40 до 67 минут |
IV |
Темноглазый, шатен, плотной комплекции |
От 52 до 87 минут |
V |
Темноглазый, брюнет, полной комплекции |
От 88 до 147 минут |
VI |
Все самое темное и самое полное |
От 136 до 227 минут |
Помните, что беременные женщины относятся к фото-типу «I и дети» ! |
Замечания:
- Поскольку устанавливать время в соответствии с типом вашей кожи нужно лишь однажды, роторный переключатель можно не устанавливать, заменив его перемычками на плате.
- Вместо роторного можно использовать DIP-переключатель. При этом необходимо следить за тем, чтобы одновременно был включен только один контакт, иначе микросхемы могут выйти и строя.
