Зарядное устройство для свинцово-кислотных аккумуляторов. Вариант 2

Izhar Fareed

Зарядное устройство для свинцово кислотных аккумуляторов

Описание

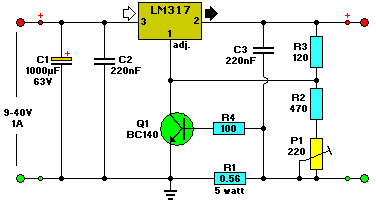

Изображенная выше схема – это обычный стабилизатор тока, к которому добавлен ограничитель тока, состоящий из Q1, R1, и R4. Когда ток становится слишком большим, транзистор Q1 открывается, вызывая тем самым снижение выходного напряжения.

Выходное напряжение составляет 1.2 × (P1+R2+R3)/R3 В. Ограничение тока срабатывает, когда ток достигает величины 0.6/R1 А. Для 6-вольтового аккумулятора, требующего быстрой зарядки, напряжение заряда составляет 3 × 2.45 = 7.35 В (3 ячейки по 2.45 В на ячейку). Таким образом, суммарное сопротивление R2 + P1 должно быть 585 Ом. Для 12-вольтового аккумулятора значение R2 + P1 составляет 1290 Ом.

Для того, чтобы схема работала эффективно, входное напряжение должно быть больше выходного не менее чем на 3 В.

P1 – стандартный подстроечный резистор подходящей мощности.

Микросхема LM317 должна хорошо охлаждаться большим радиатором.

Эту схему можно использовать не только как зарядное устройство, но и как источник питания.
