На микросхеме LNK616PG из семейства LinkSwitch-II фирмы Power Integrations может быть сконструировано очень простое зарядное устройство с питанием от сети, способное работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока. Устройство может использоваться для зарядки аккумуляторов мобильного телефона или иного электронного устройства, потребляющего не более 5 Вт.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Power Integrations - LNK616PG

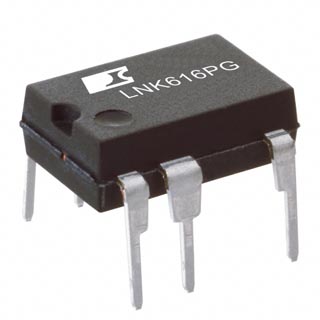

Микросхема LNK616PG была разработана для применения в бюджетных низковольтных зарядных устройствах и сетевых адаптерах. Этот контроллер обеспечивает точный контроль выходного напряжения и тока при небольшом числе внешних компонентов, и что характерно, без использования оптопары.

LNK616PG имеет встроенный 700-вольтовый ключевой транзистор и схему управления, обеспечивающую высокую эффективность во всем диапазоне выходных токов и низкое энергопотребление без нагрузки.

В богатом спектре защитных функций микросхемы LNK616PG есть и такая, как автоматический перезапуск при коротком замыкании или обрыве элементов цепи обратной связи. Безопасность при любых условиях эксплуатации дополнительно обеспечивается обладающей гистерезисом защитой от перегрева.

В нашей схеме LNK616PG используется на входной стороне обратноходового импульсного преобразователя.

Сетевой адаптер на микросхеме LNK616PG

Входное переменное напряжение выпрямляется диодами D1 … D4. Выпрямленное напряжение сглаживается конденсаторами C1 и C2. Дроссели L1 и L2, совместно с конденсаторами С1 и С2, образуют фильтр для ослабления электромагнитных помех.

Выпрямленное и отфильтрованное напряжение подается на один из выводов первичной обмотки трансформатора Т1. Второй вывод коммутируется внутренним MOSFET транзистором микросхемы U1. Снабберная цепь, состоящая из диода D5, резисторов R3, R4 и конденсатора C3 ограничивает выбросы напряжения, возникающие на стоке транзистора в моменты его переключения.

Напряжение вторичной обмотки трансформатора Т1 выпрямляется диодом D7 и сглаживается конденсаторами C7 и C8. Для повышения КПД в качестве D7 взят диод Шоттки. Выходное напряжение стабилизируется путем управления коммутацией внутреннего MOSFET транзистора, а стабилизация выходного тока осуществляется изменением частоты коммутации. Датчиком выходного напряжения служит отдельная обмотка смещения трансформатора Т1.

Резистор R9 служит минимальной нагрузкой для обеспечения режима регулирования в отсутствие внешнего потребления. В схеме можно использовать импульсные трансформаторы от Santronics тип SNXR1346, Ice Components тип TP07161 или Precision, Inc тип 019-6120-00R.

Описание трансформатора Ice Components TP07161 можно взять здесь.

Итак, на схеме представлено недорогое зарядное устройство, которое работает от сети в широком диапазоне входных напряжений от 85 до 265 В, и выдает стабилизированное напряжение 5 В при максимальном токе 1 А.

Перевод: Андрей Гаврилюк по заказу РадиоЛоцман

На английском языке: 5 volt charger adapter using LNK616PG controller
