Компактные силовые модули PowIRaudio упростят конструирование усилителей класса D

International Rectifier IR4301M IR4302M

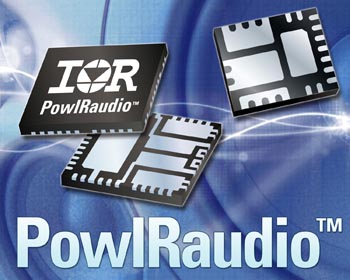

International Rectifier анонсировала семейство силовых модулей PowIraudio для высококачественных домашних кинотеатров и автомобильных аудио усилителей. В новых устройствах интегрированы ШИМ контроллер и два мощных MOSFET транзистора для цифрового аудио. Подобная комбинация устройств, объединенных в одном корпусе, представляет собой исключительно эффективное и компактное решение, позволяющее сократить количество компонентов, необходимых для создания усилителей класса D, и уменьшить площадь печатной платы на 70%.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

В результате интеграции усовершенствованной микросхемы аудио контроллера с оптимизированными для использования в звуковых усилителях MOSFET транзисторами повышается КПД усилителя при одновременном снижении уровней нелинейных искажений и электромагнитных излучений, позволяя эксплуатировать IR43xxM без механических теплоотводов в широком диапазоне одно- и двуполярных питающих напряжений.

International Rectifier - PowIraudio

Одноканальный модуль IR4301M и двухканальный IR4302M дают разработчикам гибкие и удобные средства создания стерео усилителей и многоканальных систем различных конфигураций, а миниатюрные корпуса PQFN с размерами 5×6 и 7×7 мм позволяют еще полнее использовать преимущества усилителей класса D.

Среди других особенностей, общих для обоих приборов, надо отметить встроенную защиту от перегрузки по току, функцию отключения при перегреве, внутреннее/внешнее отключение и плавающий дифференциальный вход. Кроме того, в IR4302M встроен детектор ограничения сигнала.

Для облегчения разработки систем на новых приборах предлагаются несколько демонстрационных плат.

Технические характеристики модулей

Обозначение
Количество
каналов
Напряжение
питания
Пиковая
выходная
мощность
(с.к.з. на канал)
Корпус
IR4301MPbF
1
80 В или ±40 В
130 Вт
PQFN 5×6 мм
IR4302MPbF
2
70 Вт
PQFN 7×7 мм

Базовые проекты

Обозначение
Используемый
компонент
Описание
Выходная мощность
IR4301M
IR4301, двуполярное питание
130 Вт×2; нагрузка 4 Ом; без теплоотвода
IR4302M
IR4302, двуполярное питание
70 Вт×2; нагрузка 4 Ом; без теплоотвода
IR4302M
IR4302, однополярное питание
100 Вт×2; нагрузка 4 Ом; с теплоотводом
IR4301M
IR4301, однополярное питание
130 Вт×2; нагрузка 4 Ом; с теплоотводом
IRS27952S
AC/DC источник питания
для аудио усилителей
120 Вт / ±30 В

Доступность и цена

Установленные на модули IR43xx цены начинаются от $2.00 штуку при заказах партиями от 10,000 приборов. Промышленные партии поставляются немедленно. Приборы отвечают требованиям директивы RoHS, а по степени чувствительности к влажности соответствуют уровню MSL2.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: IR's Compact PowIRaudio Modules Reduce Component Count, Shrink PCB Size up to 70 Percent and Simplify Class D Amplifier Design
