Linear Technology предлагает прецизионный дифференциальный усилитель с диапазоном синфазных входных напряжений ±270 В

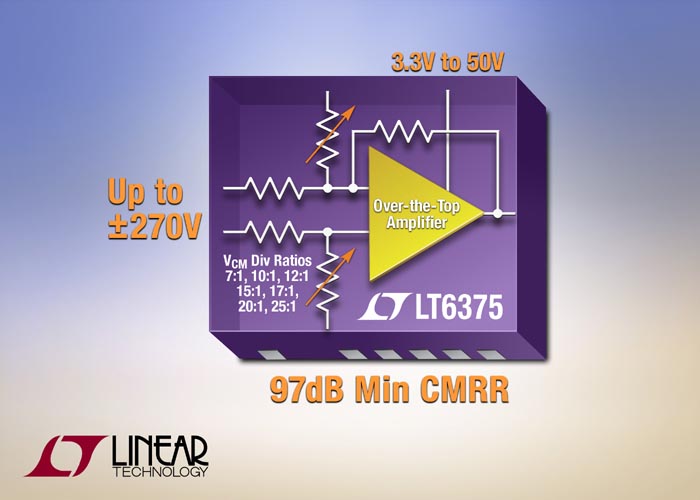

Linear Technology представила микросхему дифференциального усилителя с единичным усилением LT6375. Содержащая прецизионные согласованные резисторы схема предназначена для точного сдвига уровней и буферизации слабых дифференциальных сигналов с подавлением синфазной составляющей до ±270 В. Микросхемы группы A имеют беспрецедентные характеристики. Так, при коэффициенте деления синфазного напряжения 25:1, минимальный коэффициент подавления синфазного сигнала равен 97 дБ, начальная ошибка усиления не превышает 35 ppm, максимальный температурный дрейф коэффициента усиления составляет 1 ppm/°C, а наихудшее значение нелинейности коэффициента усиления равно 2 ppm/°C. Коэффициент деления входного синфазного напряжения можно выбирать из нескольких фиксированных значений от 7:1 до 25:1, что дает разработчику возможность наилучшим образом согласовать характеристики схемы с диапазоном изменения входного сигнала.

Сердцем LT6375 является высокоточный усилитель Over-The-Top (в приблизительном переводе «За рамками»), работающий при входных сигналах как находящихся в пределах диапазона напряжений питания 3.3 … 50 В, так и выходящих из него. Это позволяет сочетать широкий диапазон входных сигналов с низким напряжением питания. Использование низковольтного питания ограничивает потребление мощности и защищает последующие устройства от высокого напряжения.

«В микросхеме LT6375 высокоточный усилитель Over-The-Top объединен с конфигурируемыми согласованными прецизионными резисторами, – говорит Мэзиэр Тэвэколи (Maziar Tavakoli), дизайн-менеджер компании по продуктам для обработки сигналов. – Возможность выбора из семи различных коэффициентов деления позволяет оптимизировать точность, скорость и шумы в соответствии требованиями, предъявляемыми к входному диапазону напряжений конкретного приложения. Например, если диапазон входных синфазных напряжений составляет ±80 В, можно выбрать коэффициент деления равным семи, чтобы получить более низкие шумы, более низкое смещение и более широкую полосу пропускания, чем было бы возможно при коэффициенте деления равном двадцати».

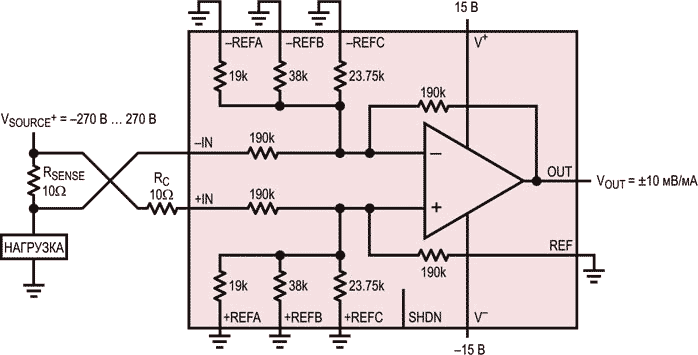

Прецизионный высоковольтный монитор двунаправленного тока.

LT6375 имеет и множество других полезных особенностей, включая rail-to-rail выходы, низкий ток потребления и наличие режима останова. Микросхемы предлагаются в 12-выводных корпусах DFN с размерами 4 × 4 мм или в 12-выводных корпусах MSOP длиной 4 мм. В обоих корпусах имеются пропущенные выводы, увеличивающие защитный промежуток для работы с высоковольтными входными сигналами.

Все параметры микросхем гарантируются в диапазоне рабочих температур от –40 °C до 85 °C (для группы I) или от –40 °C до 125 °C (для группы H). Для партий из 1000 приборов установлены цены, начинающиеся от $2.95 за штуку.

Сводка основных характеристик LT6375

• Диапазон синфазных напряжений ±270 В;
• Высочайшая точность:
  • Коэффициент подавления синфазного сигнала
    • минимум 97 дБ (для группы A);
    • минимум 90 дБ (для группы B);
  • Погрешность коэффициента усиления
    • не более 0.0035% (для группы A);
    • не более 0.006% (для группы B);
  • Температурный дрейф коэффициента усиления: 1 ppm/°C;
  • Нелинейность коэффициента усиления: не более 2 ppm;
  • Напряжение смещения
    • не более 300 мкВ (для группы A, коэффициент деления 7);
    • не более 450 мкВ (для группы B, коэффициент деления 7);
• Широкий диапазон напряжений питания: 3.3 В … 50 В;
• Выход Rail-to-Rail;
• Ток потребления 350 мкА;
• Возможность выбора коэффициента деления входного напряжения;
• Полоса пропускания по уровню –3 дБ: 575 кГц (коэффициент деления 7);
• Полоса пропускания по уровню –3 дБ: 375 кГц (коэффициент деления 20);
• Диапазон рабочих температур от –40 °C до 125 °C;
• Низкий ток потребления в режиме останова: 20 мкА (корпус DFN);
• Компактные корпуса MSOP и DFN.
