LM3668 от National Semiconductor - миниатюрный повышающее-понижающий регулятор напряжения, оптимизированный для питания систем с низким напряжением от Li-Ion батареи или от входных напряжений диапазона 2,7-5,5 В. Микросхема позволяет достигать 1 А для выходных напряжений диапазона 2,8-3,3 В. LM3668 регулирует выходное напряжение от любых напряжений входного диапазона, автоматически переключаясь между повышающим и понижающим режимами. Схемотехнически эта функция реализована благодаря двум парам р- и n-канальных MOS-транзисторов.
Благодаря интеллектуальному алгоритму выбора схемы регулирования - ШИМ при высоких выходных токах, ЧИМ при низких - достигается рекордно высокий КПД во всем диапазоне рабочих режимов. Имеется возможность выбора 2 режимов регулирования: автопереключения ШИМ-ЧИМ или только ШИМ-регулирования. В режиме ШИМ-регулирования используется фиксированная частота 2,2 МГц для выходных токов до 1 А.

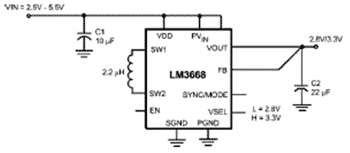

LM3668 предлагается в корпусе LLP. Частота ШИМ 2,2 МГц позволяет использовать миниатюрные внешние элементы, включая индуктивность 2,2 мкГн, входной конденсатор 10 мкФ, выходной конденсатор 22 мкФ.
Основные параметры:
- Типичное значение тока покоя 45 мкА
- Максимальное значение выходного тока 1 А для входных напряжений 2,7-5,5 В
- Максимальное значение выходного тока 800 мА для входного напряжения 2,7 В
- Максимальное значение выходного тока 600 мА для входного напряжения 2,5 В
- Фиксированное значение частоты ШИМ - 2,2 МГц
- 2 режима: автоматический выбор ШИМ / ЧИМ или принудительный ШИМ
- Диапазон входных напряжений 2,7-5,5 В
- Диапазон выходных напряжений 2,8-3,3 В
- Высокий КПД благодаря интегрированному транзистору для рециркуляции тока
- Внутренний мягкий старт, максимальное время включения 600 мкс
- Ток потребления в режиме shutdown 0,01 мкА
- Защита от перегрузок по выходному току и от температуры
- Вход синхронизации частоты для диапазона 1,6-2,7 МГц
Применение
- Портативные приборы
- Первичные регуляторы для линейных регуляторов напряжения
- Беспроводные точки доступа
- Мобильная электроника
