Производитель: Allegro

Описание: Составной транзистор Дарлингтона, 5 вывод

Скачать Data Sheet

Краткое содержание документа:
Darlington transistors with built-in temperature compensation diodes for audio amplifier applications
SAPseries
Features
qBuilt-in temperature compensation diodes and one emitter resistor qReal time temperature compensation The temperature compensation diodes are mounted on one chip and placed in the center of the chip to detect temperature rises directly.

qElimination of the temperature dependency of the idling current The temperature coefficient of the diodes is optimized to have the idling current stabilized; thus one of the fatal failure modes in conventional Darlington transistors, Thermal Runaway, is avoidable. qSymmetrical design for the PNP and the NPN pinouts The new design minimizes the length of the pattern layout, and output distortions are controlled. qDarlington transistors, temperature compensation diodes and one emitter resistor are incorporated in one package, so labor for parts insertion as well as the parts count is reduced.
Line up

Спецификации:

• Полярность транзистора: PNP
• Collector Emitter Voltage V(br)ceo: 160 В

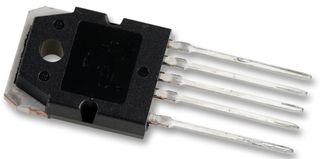

• Корпус транзистора: TO-3P5
• Количество выводов: 5
• Av Current Ic: 15 А
• Collector Emitter Voltage Vces: -2 В
• Continuous Collector Current Ic Max: 15 А
• Current Ib: 1 А
• Current Ic Continuous a Max: -10 А
• Current Ic hFE: 10 А
• Маркировка: SAP15P
• Full Power Rating Temperature: 25°C
• Hfe Min: 5000
• Температура перехода максимальная: 150°C
• Температура перехода минимальная: -150°C
• Количество транзисторов: 1
• Тип корпуса: TO-3P5
• Power Dissipation Pd: 150 Вт
• Рассеиваемая мощность максимальная: 150 Вт
• Способ монтажа: Through Hole
• Voltage Vcbo: 160 В
• Voltage Vceo Sat: 2 В
• Вес: 0.000005kg

RoHS: есть
