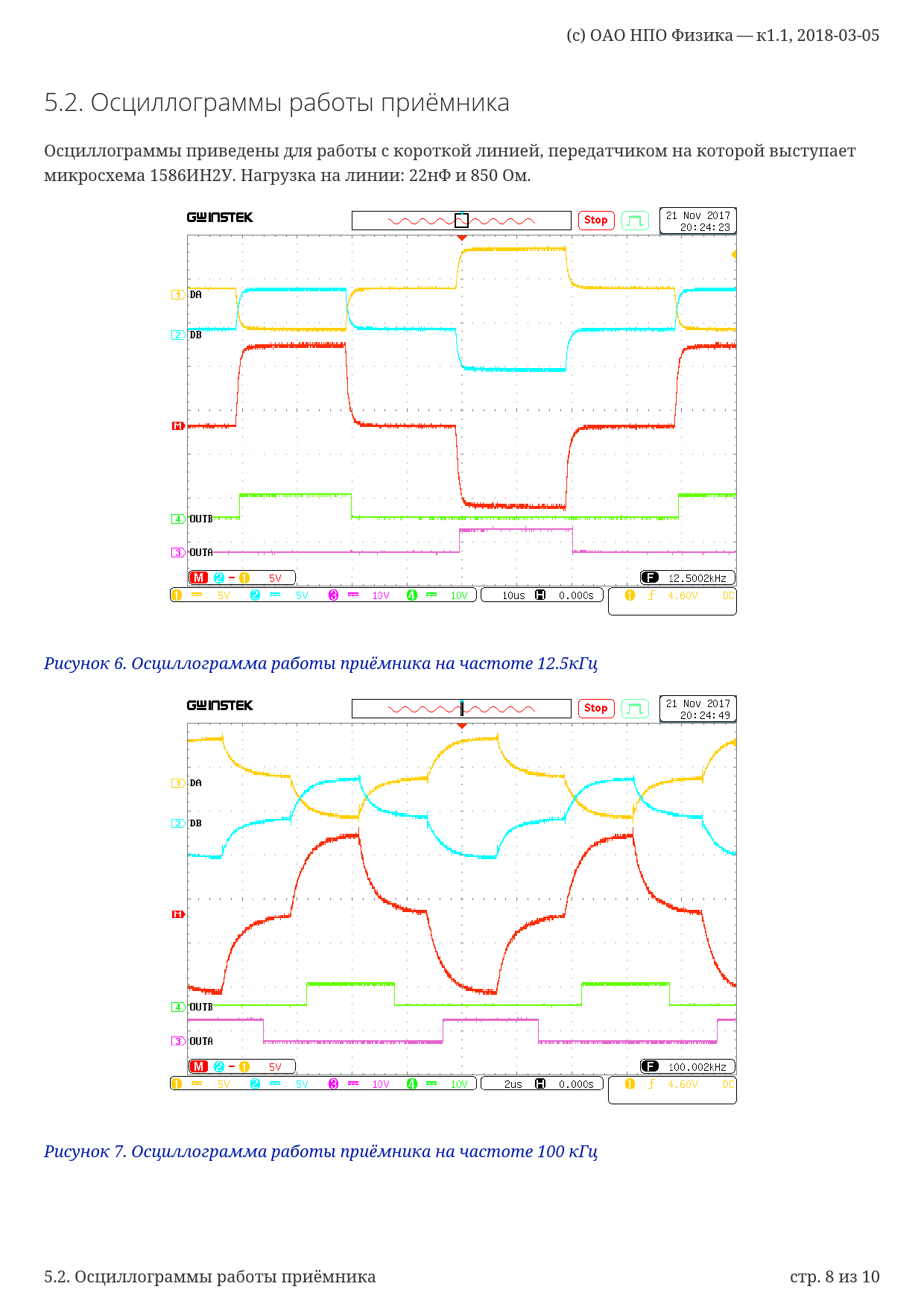

(c) ОАО НПО Физика — к1.1, 2018-03-05 5.2. Осциллограммы работы приёмника Осциллограммы приведены для работы с короткой линией, передатчиком на которой выступает микросхема 1586ИН2У. Нагрузка на линии: 22нФ и 850 Ом. Рисунок 6. Осциллограмма работы приёмника на частоте 12.5кГц Рисунок 7. Осциллограмма работы приёмника на частоте 100 кГц 5.2. Осциллограммы работы приёмника стр. 8 из 10 Document Outline Микросборка гальванически развязанного одноканального приёмника двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429) : 2015ВВ024 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 2.1. Принцип работы 2.2. Структурная схема 3. Основные параметры 3.1. Основные электрические параметры 3.2. Таблица назначения выводов 3.3. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Включение с применением внешней DC/DC развязки 4.3. Замечания по разводке печатных плат 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Осциллограммы работы приёмника 5.3. Отладочная плата 6. Лист изменений
