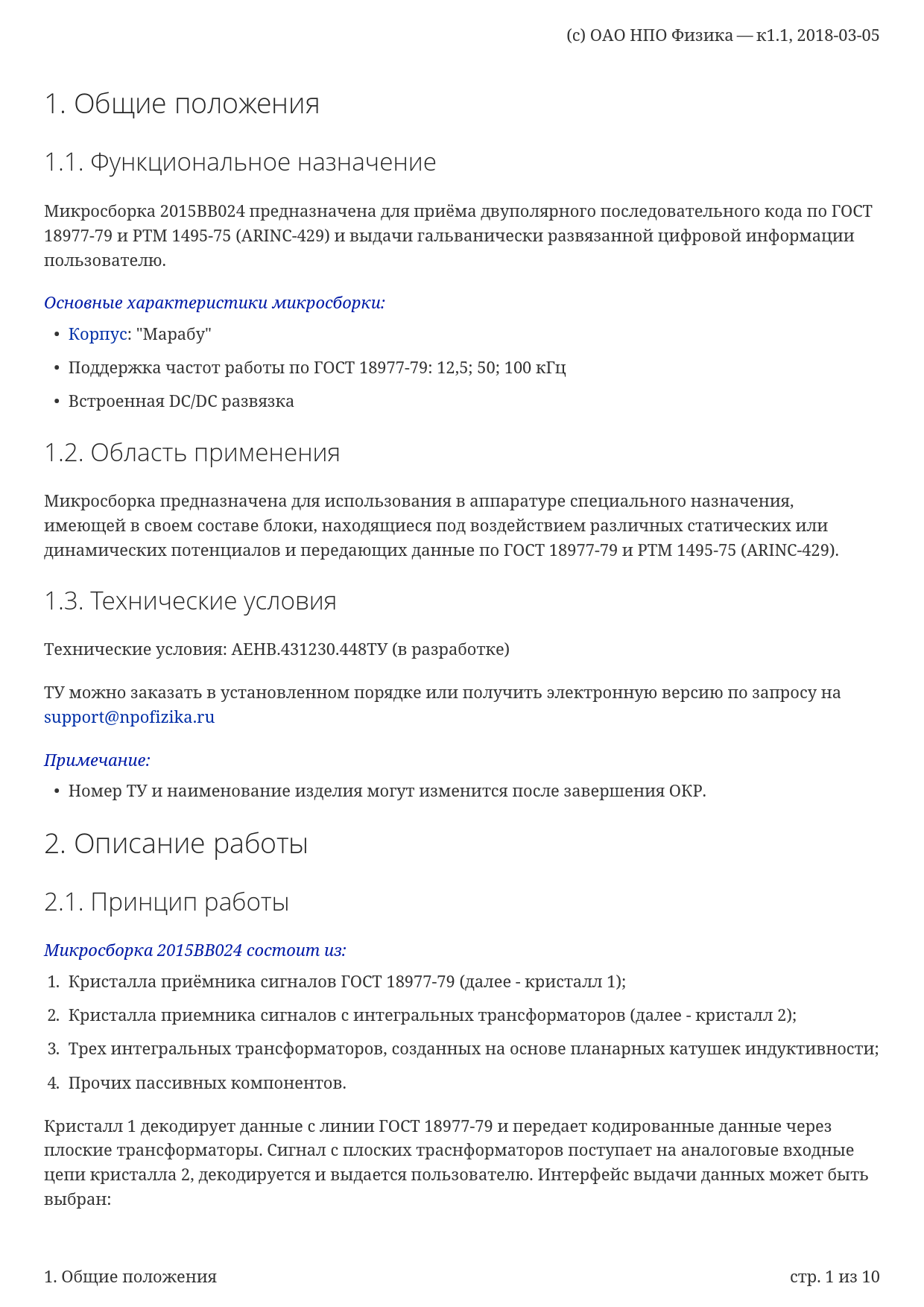

link to page 7 (c) ОАО НПО Физика — к1.1, 2018-03-05 1. Общие положения 1.1. Функциональное назначение Микросборка 2015ВВ024 предназначена для приёма двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429) и выдачи гальванически развязанной цифровой информации пользователю. Основные характеристики микросборки: • Корпус: "Марабу" • Поддержка частот работы по ГОСТ 18977-79: 12,5; 50; 100 кГц • Встроенная DC/DC развязка 1.2. Область применения Микросборка предназначена для использования в аппаратуре специального назначения, имеющей в своем составе блоки, находящиеся под воздействием различных статических или динамических потенциалов и передающих данные по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429). 1.3. Технические условия Технические условия: АЕНВ.431230.448ТУ (в разработке) ТУ можно заказать в установленном порядке или получить электронную версию по запросу на support@npofizika.ru Примечание: • Номер ТУ и наименование изделия могут изменится после завершения ОКР. 2. Описание работы 2.1. Принцип работы Микросборка 2015ВВ024 состоит из: 1. Кристалла приёмника сигналов ГОСТ 18977-79 (далее - кристалл 1); 2. Кристалла приемника сигналов с интегральных трансформаторов (далее - кристалл 2); 3. Трех интегральных трансформаторов, созданных на основе планарных катушек индуктивности; 4. Прочих пассивных компонентов. Кристалл 1 декодирует данные с линии ГОСТ 18977-79 и передает кодированные данные через плоские трансформаторы. Сигнал с плоских траснформаторов поступает на аналоговые входные цепи кристалла 2, декодируется и выдается пользователю. Интерфейс выдачи данных может быть выбран: 1. Общие положения стр. 1 из 10 Document Outline Микросборка гальванически развязанного одноканального приёмника двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429) : 2015ВВ024 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 2.1. Принцип работы 2.2. Структурная схема 3. Основные параметры 3.1. Основные электрические параметры 3.2. Таблица назначения выводов 3.3. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Включение с применением внешней DC/DC развязки 4.3. Замечания по разводке печатных плат 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Осциллограммы работы приёмника 5.3. Отладочная плата 6. Лист изменений
