Техническое описание на микросборку 2015ВВ024 - RU (Физика) - 5

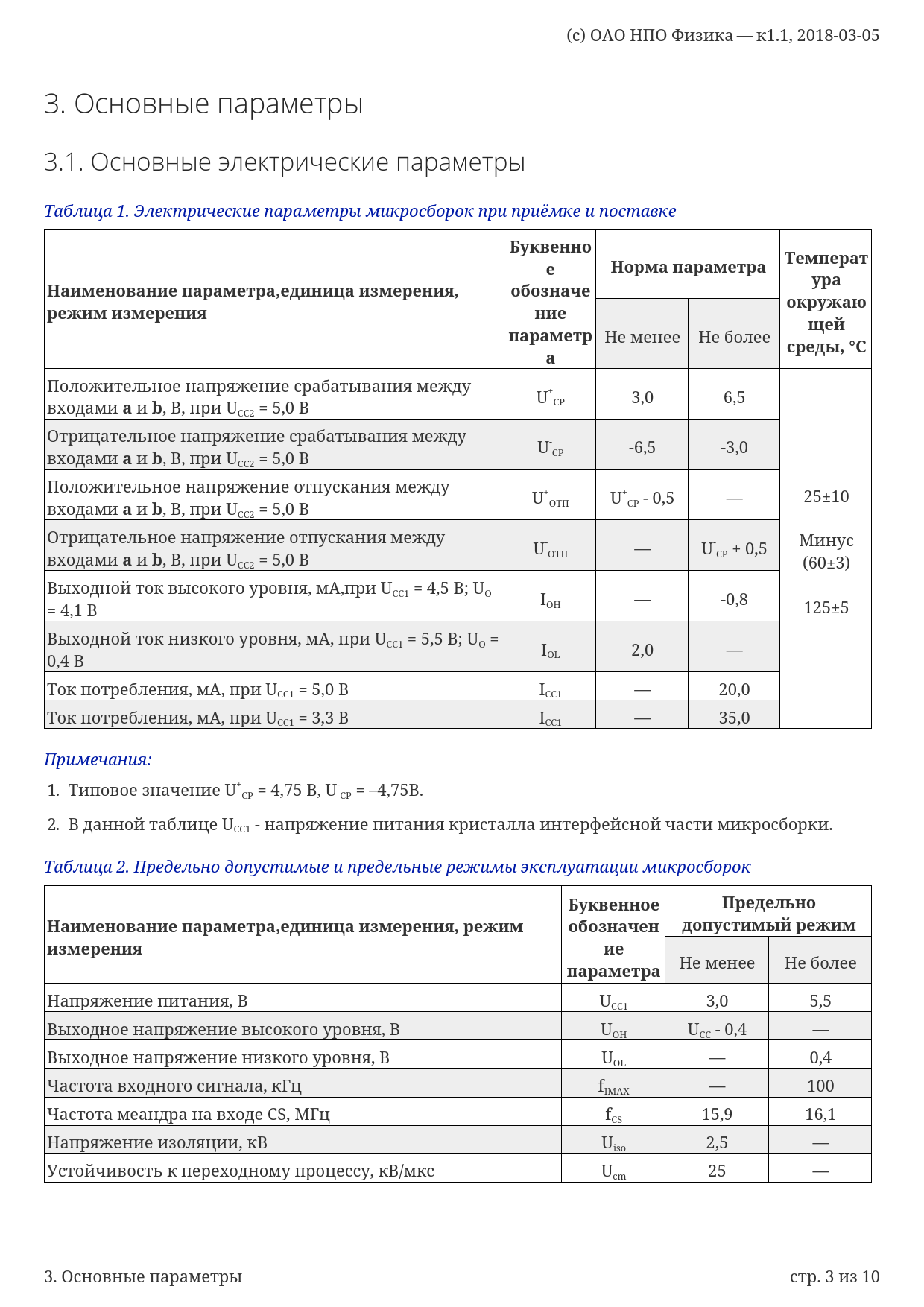

(c) ОАО НПО Физика — к1.1, 2018-03-05 3. Основные параметры 3.1. Основные электрические параметры Таблица 1. Электрические параметры микросборок при приёмке и поставке
Буквенно е Норма параметра Температ ура Наименование параметра,единица измерения, обозначе окружаю режим измерения ние щей параметр
Не менее Не более
среды, °С а
Положительное напряжение срабатывания между U+ входами
a
и
b
, В, при U CP 3,0 6,5 CC2 = 5,0 В Отрицательное напряжение срабатывания между U- входами
a
и
b
, В, при U CP -6,5 -3,0 CC2 = 5,0 В Положительное напряжение отпускания между U+ 25±10 входами
a
и
b
, В, при U ОТП U+CP - 0,5  —  CC2 = 5,0 В Отрицательное напряжение отпускания между Минус U- входами
a
и
b
, В, при U ОТП  —  U-CP + 0,5 CC2 = 5,0 В (60±3) Выходной ток высокого уровня, мА,при UCC1 = 4,5 В; UO I = 4,1 В OH  —  -0,8 125±5 Выходной ток низкого уровня, мА, при UCC1 = 5,5 В; UO = I 0,4 В OL 2,0  —  Ток потребления, мА, при UCC1 = 5,0 В ICC1  —  20,0 Ток потребления, мА, при UCC1 = 3,3 В ICC1  —  35,0 Примечания: 1. Типовое значение U+CP = 4,75 В, U-CP = –4,75В. 2. В данной таблице UСС1 - напряжение питания кристалла интерфейсной части микросборки. Таблица 2. Предельно допустимые и предельные режимы эксплуатации микросборок
Буквенное Предельно Наименование параметра,единица измерения, режим обозначен допустимый режим измерения ие параметра
Не менее Не более Напряжение питания, В UCC1 3,0 5,5 Выходное напряжение высокого уровня, В UOH UCC - 0,4  —  Выходное напряжение низкого уровня, В UOL  —  0,4 Частота входного сигнала, кГц fIMAX  —  100 Частота меандра на входе CS, МГц fCS 15,9 16,1 Напряжение изоляции, кВ Uiso 2,5  —  Устойчивость к переходному процессу, кВ/мкс Ucm 25  —  3. Основные параметры стр. 3 из 10 Document Outline Микросборка гальванически развязанного одноканального приёмника двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429) : 2015ВВ024 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 2.1. Принцип работы 2.2. Структурная схема 3. Основные параметры 3.1. Основные электрические параметры 3.2. Таблица назначения выводов 3.3. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Включение с применением внешней DC/DC развязки 4.3. Замечания по разводке печатных плат 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Осциллограммы работы приёмника 5.3. Отладочная плата 6. Лист изменений
