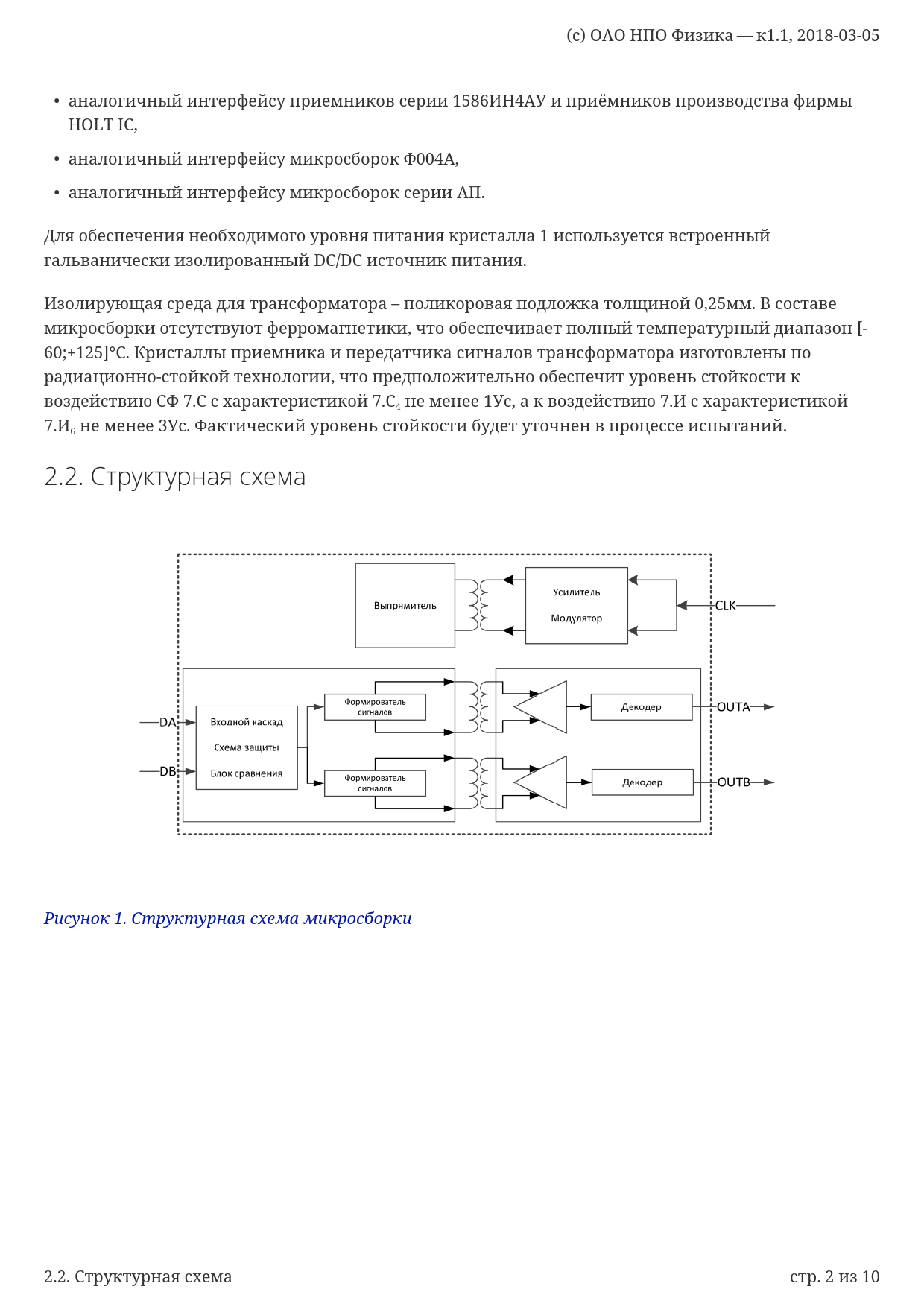

(c) ОАО НПО Физика — к1.1, 2018-03-05 • аналогичный интерфейсу приемников серии 1586ИН4АУ и приёмников производства фирмы HOLT IC, • аналогичный интерфейсу микросборок Ф004А, • аналогичный интерфейсу микросборок серии АП. Для обеспечения необходимого уровня питания кристалла 1 используется встроенный гальванически изолированный DC/DC источник питания. Изолирующая среда для трансформатора – поликоровая подложка толщиной 0,25мм. В составе микросборки отсутствуют ферромагнетики, что обеспечивает полный температурный диапазон [- 60;+125]°С. Кристаллы приемника и передатчика сигналов трансформатора изготовлены по радиационно-стойкой технологии, что предположительно обеспечит уровень стойкости к воздействию СФ 7.С с характеристикой 7.С4 не менее 1Ус, а к воздействию 7.И с характеристикой 7.И6 не менее 3Ус. Фактический уровень стойкости будет уточнен в процессе испытаний. 2.2. Структурная схема Рисунок 1. Структурная схема микросборки 2.2. Структурная схема стр. 2 из 10 Document Outline Микросборка гальванически развязанного одноканального приёмника двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 (ARINC-429) : 2015ВВ024 Оглавление 1. Общие положения 1.1. Функциональное назначение 1.2. Область применения 1.3. Технические условия 2. Описание работы 2.1. Принцип работы 2.2. Структурная схема 3. Основные параметры 3.1. Основные электрические параметры 3.2. Таблица назначения выводов 3.3. Конструктивное исполнение 4. Указания по применению и эксплуатации 4.1. Типовая схема включения 4.2. Включение с применением внешней DC/DC развязки 4.3. Замечания по разводке печатных плат 5. Справочная информация 5.1. Условное графическое обозначение 5.2. Осциллограммы работы приёмника 5.3. Отладочная плата 6. Лист изменений
