Datasheet LT3091 (Analog Devices) - 33

Производитель	Analog Devices
Описание	–36V, 1.5A Negative Linear Regulator with Programmable Current Limit
Страниц / Страница	40 / 33 — Typical applicaTions. Simple Cable Drop Compensation. Low Noise …
Формат / Размер файла	PDF / 756 Кб
Язык документа	английский

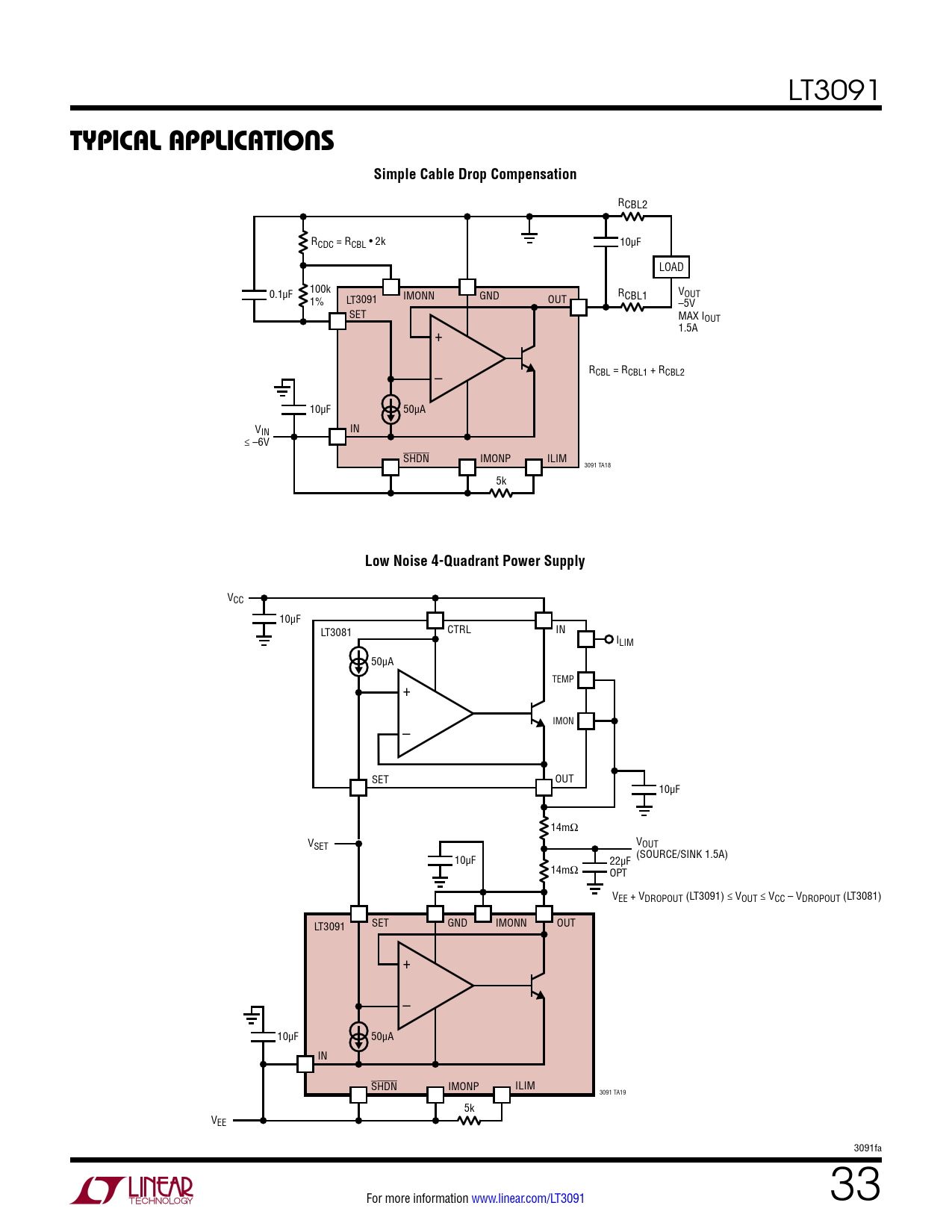

Typical applicaTions. Simple Cable Drop Compensation. Low Noise 4-Quadrant Power Supply

1 2 3

...

8 9 10

1 2 3

...

8 9 10

Купить LT3091MPDE#PBF на РадиоЛоцман.Цены — от 329 до 2 783 ₽ 17 предложений от 10 поставщиков , -36V, 1.5A Negative Linear Regulator with Programmable Current Limit
ChipWorker Весь мир	LT3091MPDE#PBF Analog Devices	347 ₽
AiPCBA Весь мир	LT3091MPDE#TRPBF Linear Technology	732 ₽
Компонентс Ру Россия	LT3091MPDE#PBF Analog Devices	от 2 663 ₽
Augswan Весь мир	LT3091MPDE#TRPBF Analog Devices	по запросу

Модельный ряд для этого даташита

LT3091

LT3091EDE#PBF LT3091EDE#TRPBF LT3091EFE#PBF LT3091EFE#TRPBF LT3091ER#PBF LT3091ER#TRPBF LT3091ET7#PBF LT3091HDE#PBF LT3091HDE#TRPBF LT3091HFE#PBF LT3091HFE#TRPBF LT3091HR#PBF LT3091HR#TRPBF LT3091HT7#PBF LT3091IDE#PBF LT3091IDE#TRPBF LT3091IFE#PBF LT3091IFE#TRPBF LT3091IR#PBF LT3091IR#TRPBF LT3091IT7#PBF LT3091MPDE#PBF LT3091MPDE#TRPBF LT3091MPFE#PBF LT3091MPFE#TRPBF LT3091MPR#PBF LT3091MPR#TRPBF LT3091MPT7#PBF

Текстовая версия документа

LT3091
Typical applicaTions Simple Cable Drop Compensation
RCBL2 RCDC = RCBL • 2k 10µF LOAD 0.1µF 100k R V CBL1 OUT 1% LT3091 IMONN GND OUT –5V SET MAX IOUT + 1.5A – RCBL = RCBL1 + RCBL2 10µF 50µA V IN IN ≤ –6V SHDN IMONP ILIM 3091 TA18 5k
Low Noise 4-Quadrant Power Supply
VCC 10µF LT3081 CTRL IN ILIM 50µA TEMP + IMON – SET OUT 10µF 14mΩ V V SET OUT (SOURCE/SINK 1.5A) 10µF 22µF 14mΩ OPT VEE + VDROPOUT (LT3091) ≤ VOUT ≤ VCC – VDROPOUT (LT3081) LT3091 SET GND IMONN OUT + – 10µF 50µA IN SHDN IMONP ILIM 3091 TA19 5k VEE 3091fa For more information www.linear.com/LT3091 33 Document Outline Features Description Applications Typical Application Absolute Maximum Ratings Pin Configuration Order Information Electrical Characteristics Typical Performance Characteristics Pin Functions Block Diagram Applications Information Typical Applications Package Description Revision History Typical Application Related Parts
