CMS11 TOSHIBA Schottky Barrier Rectifier Schottky Barrier Type
CMS11

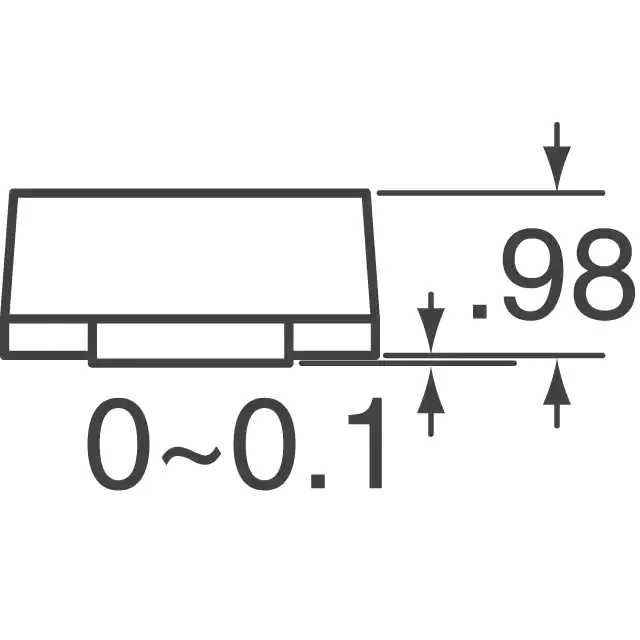

Switching Mode Power Supply Applications Unit: mm Portable Equipment Battery Applications • Forward voltage: VFM = 0.55 V (max) • Average forward current: IF (AV) = 2.0 A • Repetitive peak reverse voltage: VRRM = 40 V • Suitable for compact assembly due to small surface-mount package “M−FLATTM” (Toshiba package name)
Absolute Maximum Ratings (Ta
=
25°C)
Characteristics Symbol Rating Unit Repetitive peak reverse voltage VRRM 40 V IF (AV) 2.0 (Note 1) (Ta = 34°C) Average forward current A 2.0 IF (AV) (Tℓ = 119°C) Peak one cycle surge forward current I (non-repetitive) FSM 30 (50 Hz) A Junction temperature Tj −40~150 °C JEDEC ― Storage temperature Tstg −40~150 °C JEITA ― Note 1: Device mounted on a ceramic board TOSHIBA 3-4E1A (board size: 50 mm × 50 mm, soldering land: 2 mm × 2 mm) Weight: 0.023 g (typ.) Note 2: Using continuously under heavy loads (e.g. the application of high temperature/current/voltage and the significant change in temperature, etc.) may cause this product to decrease in the reliability significantly even if the operating conditions (i.e. operating temperature/current/voltage, etc.) are within the absolute maximum ratings. Please design the appropriate reliability upon reviewing the Toshiba Semiconductor Reliability Handbook (“Handling Precautions”/Derating Concept and Methods) and individual reliability data (i.e. reliability test report and estimated failure rate, etc).
Electrical Characteristics (Ta
=
25°C)
Characteristics Symbol Test Condition Min Typ. Max Unit VFM (1) IFM = 0.5 A ⎯ 0.38 ⎯ Peak forward voltage VFM (2) IFM = 1.0 A ⎯ 0.42 ⎯ V VFM (3) IFM = 2.0 A ⎯ 0.49 0.55 VRRM = 5.0 V ⎯ 2.0 ⎯ Repetitive peak reverse current IRRM μA VRRM = 40 V ⎯ 20.0 500 Junction capacitance Cj VR = 10 V, f = 1.0 MHz ⎯ 95 ⎯ pF Device mounted on a ceramic board ⎯ ⎯ 60 (soldering land: 2 mm × 2 mm) Rth (j-a) Device mounted on a glass-epoxy Thermal resistance °C/W board ⎯ ⎯ 135 (soldering land: 6 mm × 6 mm) Rth (j-ℓ) ⎯ ⎯ ⎯ 16 Start of commercial production 2000-07 1 2013-11-01 Document Outline TOSHIBA Schottky Barrier Rectifier Schottky Barrier Type Absolute Maximum Ratings (Ta  25°C) Electrical Characteristics (Ta  25°C) Marking Standard Soldering Pad RESTRICTIONS ON PRODUCT USE
