Многоцелевой встраиваемый модуль Терраэлектроника TE-AT91SAM9XE512L

TE-AT91SAM9XE512L - многоцелевой встраиваемый модуль компании Терраэлектроника на базе 32-разрядного ARM9-микроконтроллера AT91SAM9XE512L компании Atmel.

Подробное описание

Этот микроконтроллер обеспечивает быстродействие 200 MIPS при тактовой частоте 180 МГц, отличается наличием внутренней flash-памяти объемом 512 Кбайт, что уникально для микроконтроллеров ARM9. Процессорное ядро имеет кэш команд (8 Кбайт) и кэш данных (16 Кбайт). Набор команд включает группу DSP инструкций. Имеются менеджер памяти MMU, интерфейс внешней магистрали EBI и блок поддержки эмуляции EmbeddedICE.

Микроконтроллер имеет большой набор интерфейсов - Ethernet 10/100M, USB-host, USB-device, видеоинтерфейс ITU-R BT. 601/656, контроллер MCI обслуживания карт SD/MMC, USART и SPI.

Модуль TE-AT91SAM9XE512L является многоцелевые средством, которое может использоваться на разных этапах создания изделий:

Учебно-демонстрационное средство для освоения 32-разрядных ARM9-микроконтроллеров. Небольшая цена, доступность портов микроконтроллера на контактных площадках, расширяемый набор демо-программ являются весомыми аргументами для выбора модуля в качестве платформы для перехода на современные высокопроизводительные микроконтроллеры;
Отладочное средство при макетировании встраиваемых систем;
Компактный бюджетный модуль на основе 32-разрядного микроконтроллера, который может быть использован в серийном изделии.

Отличительные особенности:

  • микроконтроллер AT91SAM9XE512: 16/32 - разрядное ядро ARM926EJ-S, 200MIPS при 180 МГц, 512 Кбайт flash-памяти программ, 32 КБайта ROM, 32 КБайта SRAM, интерфейс внешней магистрали EBI, Ethernet 10/100M, USB-host (12 Мбит/сек), USB-device (12 Мбит/сек), видеоинтерфейс ITU-R BT. 601/656, контроллер MCI обслуживания карт SD/MMC, 4×USART, 2×SPI, 10-бит АЦП (4 канала), TQFP208;
  • внешнz NAND флэш-память объемом 64 Мбайта и SDRAM объемом 32 Мбайт;
  • слот карты microSD;
  • мост USB-UART c разъемом miniUSB;
  • два разъема IDC40 с выведенными линиями GPIO микроконтроллера;
  • отладочный разъем JTAG 2×10;
  • кнопки Reset, Wake Up, Erase Flash;
  • 3 светодиода на линиях портов микроконтроллера, 3 светодиода индикации состояния и питания моста USB-UART;
  • разъемы питания +5...9 В;
  • размеры платы 120×85 мм.

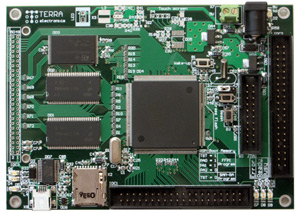

многоцелевой встраиваемый модуль Терраэлектроника TE-AT91SAM9XE512L

На плате установлены два разъема IDC40, на который выведены линии портов микроконтроллера. Через эти разъемы доступны интерфейсы UART и SPI микроконтроллера, а также входы АЦП. На двухрядную группу контактных площадок выведены линии внешней магистрали (с блока EBI).

Аппаратный мост USB-UART на базе микросхемы FT232RL позволяет загружать код программы во внутреннюю память микроконтроллера. Для целей отладки служит разъем JTAG.

На компакт-диске имеется проект тестовой программы для системы IAR. Он демонстрирует работу с SDRAM, NAND-flash, обращение к карте microSD, работу с параллельной шиной. Загрузочные файлы системы программирования также имеются. Исходные тексты программы полностью доступны разработчику. Таким образом, модули могут быть проверены в любой момент в процессе эксплуатации.

Комплектация:

  1. модуль TE-AT91SAM9XE512L;
  2. CD с документацией и программным обеспечением;
  3. «Руководство пользователя» в печатном виде.

Варианты написания:

TEAT91SAM9XE512L, TE AT91SAM9XE512L
