Отладочный набор Texas Instruments TMDX470MF066HDK

Подробное описание

В состав набора входит высокоинтегрированная отладочная плата на базе микроконтроллера TMS470MF06607, имеющая два канала CAN интерфейса с соответствующими драйверами и портами для подключения.

Плата разработана таким образом чтобы пользователь мог получить доступ ко всем линиям ввода/вывода микроконтроллера. Для отладки и программирования плата имеет встроенный USB JTAG эмулятор XDS100v2, но имеется стандартный 20-выводный коннкетор ARM JTAG для подключения внешнего отладчика. Также плата снабжена средствами организации пользовательского интерфейса.

Помимо аппаратной части в состав набора входит программная поддержка, которая включает в себя интегрированную среду разработки, различные инструменты настройки и отладки, примеры приложений.

Отличительные особенности:

• полнофункциональная отладочная плата;
• установлен микроконтроллер Hercules TMS470MF06607:
  • рабочая частота до 80 МГц, ядро Cortex-M3;
  • экономически эффективное устройство;
  • AEC-Q100-квалифицированы для применения в автомобильной сфере и отвечают требованиям IEC61508 SIL-3;
  • Flash-память 640 КБайт, 64 КБайт RAM;
  • контроллер векторных прерываний;
  • таймер реального времени;
  • модуль предделителя для внешнего тактового сигнала;
  • встроенная система самотестирования памяти и ядра;
  • контроллер прямого доступа к памяти;
  • 10/100 Мбит/с Ethernet контроллер;
  • USB Host контроллер, USB Device;
  • два CAN контроллера, два канала MibSPI;
  • два модуля UART с поддержкой LIN интерфейса;
  • один 16-канальный 10-битный АЦП;
  • питание – 3.3 В;
• встроенный USB эмулятор XDS100v2 для JTAG отладки;
• схема моста SCI-RS232;
• стандартный 20-выводный коннектор для подключения внешнего ARM-JTAG;
• встроенная схема определения подключенного внешнего эмулятора;
• два канала CAN интерфейса с драйверами;
• установлен датчик освещенности, датчик температуры;
• три коннектора расширения для аппаратного прототипирования и подключения дочерних плат;
• конфигурирование основных параметров с помощью джамперов;
• предусмотрена возможность измерения потребляемого тока по основным цепям платы;
• пользовательские светодиоды, кнопки;
• питание платы возможно от внешнего источника 5 В – 12 В;
• полная программная поддержка:
  • интегрированная среда разработки Code Composer Studio (C/C++ компилятор/компоновщик/отладчик;
  • инструмент настройки периферии HALCoGen;
  • инструменты программирования Flash-памяти микроконтроллера;
  • примеры и демонстрационные приложения.

Основные параметры

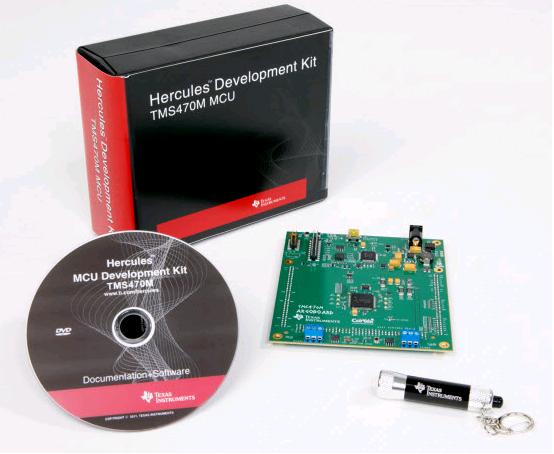

Комплектация:

1. Отладочная плата
2. USB кабель
3. Кабель Ethernet
4. Источник питания 12 В
5. Диск с ПО
