Отладочная платформа Texas Instruments DK-LM3S-DRV8312

DK-LM3S-DRV8312 – полнофункциональная отладочная платформа для разработки и отладки приложений управления 3-фазными безколлекторными электродвигателями на базе микроконтроллеров Stellaris с ядром Cortex-M3.

Купить DK-LM3S-DRV8312 на РадиоЛоцман.Цены — от 38 980 до 44 131 ₽ 6 предложений от 6 поставщиков Средства разработки интегральных схем (ИС) управления питанием Sandstrom Control CARD Kit
T-electron Россия и страны СНГ	DK-LM3S-DRV8312 Texas Instruments	38 980 ₽
ЧипСити Россия	DK-LM3S-DRV8312 Texas Instruments	41 319 ₽
Кремний Россия и страны СНГ	DK-LM3S-DRV8312	по запросу
ТаймЧипс Россия	DK-LM3S-DRV8312 Texas Instruments	по запросу

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

Основными компонентами отладочного набора DK-LM3S-DRV8312 являются 32-разрядный микроконтроллер LM3S818 и интегральный драйвер электродвигателя DRV8312 с выходным фазовым током до 6.5 А. Данный набор представляет собой недорогое решение для крупносерийной разработки приложений и систем (вентиляторы охлаждения, насосы, компрессоры) и позволит в считанные минуты наладить управление электродвигателем, даже не зная его параметров.

Платформа имеет модульную конструкцию, в его состав входит базовая плата с установленным драйвером электродвигателя и всеми необходимыми компонентами и процессорный модуль (controlCARD) с установленным микроконтроллером. Микроконтроллер, установленный на процессорном модуле имеет предустановленное программное обеспечение, которое наряду с пользовательским приложением реализует основную задачу управления драйвером электродвигателя по новой технологии, получившей название InstaSPIN.

Управление платформой осуществляется по интерфейсу USB с помощью программного инструмента, который также входит в состав набора.

Отличительные особенности:

полнофункциональная модульная отладочная платформа:
- процессорный модуль Control Card
  - выполнен на базе микроконтроллера LM3S818:
    - ядро Cortex-M3, рабочая частота 50 МГц;
    - 64 КБайт Flash, 8 КБайт RAM;
    - 6 каналов ШИМ;
    - часы реального времени, два 16-битных таймера, 32-битный таймер;
    - быстродействующий 6-канальный 10-битный АЦП;
  - встроенный отладочный интерфейс;
  - форм-фактор 100-выводный DIMM;
  - предустановленное ПО, поддержка технологии InstaSPIN
- базовая плата с установленным интегральным драйвером DRV8312;
  - входное напряжение до 52.5 В;
  - выходной пиковый ток 6.5 А на фазу, 3.5 А при продолжительной работе;
  - рабочая частота до 500 кГц;
  - встроенная схема питания для питания аналоговой и цифровой периферии;
  - изолированные коммуникационные интерфейсы CAN и SPI;
  - интерфейс квадратурного энкодера для измерения скорости и направления вращения;
  - интерфейс для подключения датчика Холла (для приложений с обратной связью на датчиках);
  - схемы защиты по току на уровне инвертера;
полная программная поддержка, интегрированная среда разработки, демонстрационное ПО;

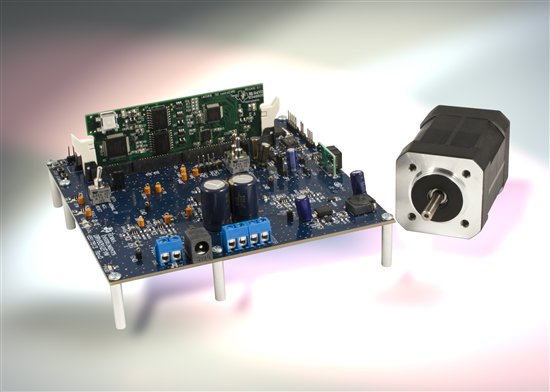

Отладочная платформа Texas Instruments DK-LM3S-DRV8312

Основные параметры

Параметр	Значение
Интерфейс подключения	USB / JTAG
Ядро базового элемента	Cortex-M3
Базовый компонент	LM3S818
Разрядность, бит	32
Вспомогательный компонент	DRV8312 OPA365 TPS54160DGQ ISO1050DUB ISO7241ADW TPS73633MDBVREP
Целевое напряжение, В	2.5/3.3/12.0
Напряжение питания, В	до 24.0
Источник питания	внешний

Комплектация:

Процессорный модуль на базе LM3S818
Базовая плата с драйвером DRV8312
Электродвигатель 55 Вт NEMA17 BLDC/PMSM
Импульсный источник питания 24 В
Кабель USB
Диск с ПО и документацией

Руководство пользователя и принципиальная схема
