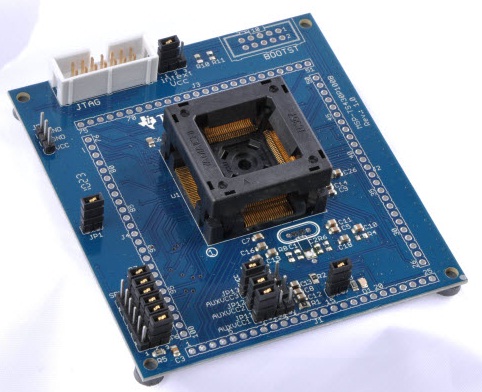

Целевая плата Texas Instruments MSP-TS430PZ100B
MSP-TS430PZ100B – целевая плата для программирования и отладки ПО Flash-микроконтроллеров серий MSP430F643x и MSP430F533x посредством стандартного 14-выводного интерфейса JTAG или Spy Bi-Wire (2-проводной JTAG).
 Купить MSP-TS430PZ100B на РадиоЛоцман.Цены — от 2 611 до 953 716 ₽14 предложений от 14 поставщиков Целевая плата, 100-контактное гнездо ZIF, микроконтроллеры MSP430F5x и MSP430F6x, J-TAG адаптер | |||
| MSP-TS430PZ100B Texas Instruments | 2 611 ₽ | ||
| MSP-TS430PZ100B Texas Instruments | 8 936 ₽ | ||
| MSP-TS430PZ100B Texas Instruments | 14 837 ₽ | ||
| MSP-TS430PZ100B Texas Instruments | 20 185 ₽ | ||
Подробное описание
На плате установлена ZIF-панель под 100-выводные микроконтроллеры. Для программирования и отладки может использоваться USB-JTAG адаптер MSP-FET430UIF, который приобретается отдельно или в составе набора MSP-FET430U100B.
Плата может использоваться для прототипирования, т.к. все сигнальные линии микроконтроллера выведены на контактные площадки под коннекторы, имеется один пользовательский светодиод и место для установки кварцевого резонатора, конфигурирование основных параметров осуществляется с помощью перемычек
Целевая плата поставляется с двумя микроконтроллерами MSP430F6438iPZ.
Отличительные особенности:
- целевая плата с установленной ZIF-панелькой под 100-выводные микроконтроллеры MSP430 в корпусе QFP;
- установлены коннекторы отладочных интерфейсов;
- перемычки для конфигурирования платы (питание, линии ввода/вывода);
- установлен пользовательский светодиод;
- возможность использования платы для прототипирования или установки на макетную плату;
- поддержка всех отладочных интерфейсов используя стандартный JTAG коннектор.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
JTAG
|
|
Ядро базового элемента
|
MSP430
|
|
Базовый компонент
|
MSP430F6438iPZ
|
|
Разрядность, бит
|
16
|
|
Вспомогательный компонент
|
-
|
|
Целевое напряжение, В
|
3.3
|
|
Напряжение питания, В
|
3.3
|
|
Источник питания
|
внешний
JTAG адаптер акетная плата |
Комплектация:
- Целевая плата с ZIF-панелькой
- Кабель JTAG
- Два микроконтроллера MSP430F6438iPZ
Принципиальная схема целевой платы
Варианты написания:
MSPTS430PZ100B, MSP TS430PZ100B
