Отладочный набор Microchip DM330017

Купить DM330017 на РадиоЛоцман.Цены — от 4 732 до 60 965 ₽ 13 предложений от 13 поставщиков Микросхема Программируемый логический контроллер PLC, MPLAB Starter Kit for Digital Power, Power/Motor Control
ЧипСити Россия	DM330017-2 Microchip	19 121 ₽	Купить
Онлайн Компоненты Россия	DM330017-3 Microchip	60 494 ₽	Купить
Кремний Россия и страны СНГ	DM330017 Microchip	по запросу	Купить
LifeElectronics Россия	DM330017 Microchip	по запросу	Купить

Подробное описание

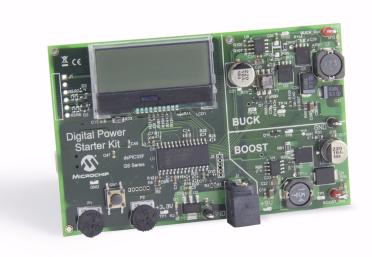

Отладочная плата, входящая в состав набора, выполнена на базе нового микроконтроллера серии dsPIC33FJ09GS302 и представляет собой плату источника питания с цифровым управлением. Такое решение позволит полностью оценить возможности микроконтроллера.

Микроконтроллеры серии dsPIC33FJ09GS302 оптимизированы для чувствительных к стоимости приложений цифрового управления питанием за счет включения высокоскоростного АЦП, ядра обработки сигнала с нулевым временем ожидания и гибких ШИМ с высоким разрешением. Эта периферия интегрирована с целью организации потокового взаимодействия, при котором время выполнения циклов управления и регулирования сводится к суб-микросекундному диапазону.
На плате, кроме микроконтроллера, размещен один независимый понижающий синхронный DC/DC преобразователь и один независимый повышающий DC/DC преобразователь. Каждый каскад содержит контролируемую MOSFET ключом 5 Вт резистивную нагрузку.

Отладочный набор программно реализует алгоритм ПИД регулирования с обратной связью для регулирования выходного напряжения преобразователей. Микроконтроллер предоставляет всю необходимую периферию для аналого-цифрового преобразования, генерации ШИМ сигнала, сравнения аналоговых сигналов и линии ввода/вывода общего назначения, избавляя от необходимости выполнения этих функций внешними схемами.

Отладочный набор снабжен также дополнительным функционалом, посредством которого можно организовать различные типы защиты, а также в реальном времени наблюдать изменение основных параметров: около резистивной нагрузки установлен датчик температуры, мониторинг входного напряжения, коннектор для подключения анализатора последовательных интерфейсов, установлен ЖК дисплей, отображающий напряжение, ток, температуру и ошибки.

Отличительные особенности:

• полнофункциональный отладочный набор, представляющий собой плату источника питания с цифровым управлением;
  • установлен микроконтроллер dsPIC33FJ09GS302:
    • модуль высокоскоростных ШИМ:
      • три пары ШИМ выходов;
      • установка «мертового» времени для нарастающего и спадающего фронта;
      • разрешение 1.4 нс для «мертвого» времени, смещения фазы и частоты;
      • множество поддерживаемых режимов работы ШИМ;
      • поддержка изменения частоты, коэффициента заполнения и сдвига фазы «на-лету»;
    • аналоговая периферия:
      • два аналоговых компаратора;
      • 10-битный ЦАП для каждого компаратора;
      • вывод микроконтроллера с выходом ЦАП;
      • 8-канальный 10-битный АЦП со скоростью преобразования 2 млн выборок в секунду;
    • цифровая периферия и коммуникационные интерфейсы:
      • модуль UART с поддержкой LIN и IrDA;
      • интерфейс SPI с буфером FIFO;
      • интерфейс I²C;
      • два 16-битных таймера;
      • вход захвата и выход сравнения / ШИМ;
• силовая часть:
  • схема независимого повышающего DC/DC преобразователя;
  • схема независимого понижающего DC/DC преобразователя;
  • измерение тока/напряжения и отображение значений на ЖК индикаторе для обоих преобразователей;
  • управляемая резистивная 5 Вт нагрузка для каждого преобразователя;
• дополнительные функции:
  • потенциометры для управления коэффициентом заполнения сигнала правления резистивной нагрузкой;
  • установлен датчик температуры рядом с резистивной нагрузкой, возможность реализации механизма защиты от перегрева;
  • мониторинг входного напряжения может использоваться для определения условий повышенного/пониженного напряжения;
  • коннектор для подключения анализатора последовательных протоколов;
  • светодиоды наличия напряжения питания;
  • ЖК индикатор для отображения значений напряжения, тока, температуры и ошибок;
• питание от внешнего источника 9 В;
• встроенный отладчик-программатор с интерфейсом USB$;
• поддержка нескольких алгоритмов работы (контроль напряжения, контроль среднего тока, контроль пикового тока);
• полная программная и аппаратная поддержка.

Основные параметры

Комплектация:

1. Отладочная плата
2. Источник питания 9 В
3. Кабель USB

Руководство пользователя и принципиальная схема отладочной платы

microchip.com
