Отладочный набор Texas Instruments DRV8301-LS12-KIT
DRV8301-LS12-KIT – полнофункциональная, высокоэффективная отладочная платформа для разработки приложений управления электродвигателями различного типа, в основе которой 32-разрядный микроконтроллер семейства Hercules TMS570 со встроенными аппаратными функциями безопасного управления и микросхема предварительного драйвера трехфазного электродвигателя DRV8301.
Купить DRV8301-LS12-KIT на РадиоЛоцман.Цены — от 62 709 до 113 480 ₽ 5 предложений от 5 поставщиков DRV8301 Motion Motor Control Evaluation Board | |||
| DRV8301-LS12-KIT Texas Instruments | 62 709 ₽ | ||
| DRV8301-LS12-KIT Texas Instruments | 66 712 ₽ | ||
| DRV8301-LS12-KIT Texas Instruments | по запросу | ||
| DRV8301-LS12-KIT Texas Instruments | по запросу | ||
Подробное описание

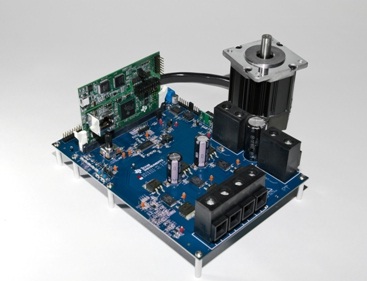

Отладочная платформа является модульным высокоинтегрированным решением, в состав входит процессорный модуль TMDXLS12CNCD, оценочный модуль DRV8301 EVM и электродвигатель со встроенным энкодером.
Основное предназначение отладочной платформы – разработка и отладка приложений управления трехфазными электродвигателями постоянного и переменного тока: системы электроуслителя рулевого управления в автомобилях, системы электрического привода ворот и дверей, электронное управление дроссельной заслонкой, водяные, топливные и масляные насосы, компрессоры.
Компания осуществляет полную программную поддержку данного типа приложений: различные алгоритмы и методы управления электродвигателями (сенсорные и безсенсорные методы контроля и управления), управление скоростью вращения и вращающим моментом и пр.
Процессорный модуль представляет собой завершенное решение в форм-факторе DIMM, в состав которого входит схема управления питанием на базе специализированной микросхемы TPS65381, интерфейс Ethernet, отладчик-эмулятор XDS100v2 с интерфейсом USB.
Отличительные особенности:
- полнофункциональная модульная отладочная платформа для разработки и отладки приложений управления электродвигателями;
- в состав платформы входит процессорный модуль на микроконтроллере TMS570LS1227 в 337-выводном корпусе BGA, оценочный модуль драйвера DRV8301 EVM и электродвигатель со встроенным энкодером;
- процессорный модуль:
- схема управления питанием на базе специализированной микросхемы TPS65381;
- встроенный JTAG отладчик-эмулятор XDSv2 с интерфейсом USB;
- интерфейс и порт Ethernet 10/100 Мбит;
- конфигурирование основных аппаратных опций с помощью DIP-переключателей;
- изолированный интерфейс UART/SCI с доступом через виртуальный USB порт;
- кнопка эмуляции сбоя тактовой частоты;
- светодиоды статуса для отладчика, питания, активности Ethernet;
- кнопка сброса;
- аппаратное конфигурирование питания АЦП;
- модуль драйвера:
- предварительный драйвер с выходным током 1.7 А и с двумя программируемыми усилителями для резисторов-датчиков тока;
- понижающий преобразователь с выходным током до 1.5 А;
- установлены 60 А FET ключи;
- программная поддержка:
- алгоритмы управления с ориентацией по полю на основе энкодера и безсенсорной оценки скорости вращения;
- алгоритмы безсенсорного управления по технологии InstaSPIN-BLDC;
- механизмы управления скоростью и вращательным моментом;
- примеры приложений и кода;
- полная техническая поддержка: вся необходимая документация и справочные руководства по всем компонентам отладочной платформы.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
JTAG / USB
|
|
Ядро базового элемента
|
Cortex-R4
|
|
Базовый компонент
|
TMS570LS1227
|
|
Разрядность, бит
|
32
|
|
Вспомогательный компонент
|
TPS65381
DRV8301 FTDI2332 |
|
Целевое напряжение, В
|
1.2 / 3.3 / 5.0
|
|
Напряжение питания, В
|
24.0
|
|
Источник питания
|
внешний
|
Комплектация:
- Процессорный модуль TMDXLS12CNCD.
- Оценочный модуль DRV8301 EVM
- Электродвигатель Teknik (скорость вращения 6000 оборотов в минуту).
- Кабель USB.
- Источник питания 24 В.
- Диски с ПО, документацией, демонстрационными приложениями и примерами.
Варианты написания:
DRV8301LS12KIT, DRV8301 LS12 KIT
