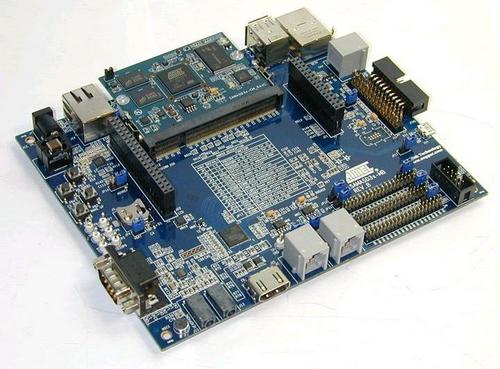

Оценочный набор Atmel SAMA5D35-EK

Подробное описание

Это высокопроизводительные приборы с низким потреблением, рассчитанные на применение во встраиваемых приложениях индустриальной сферы, включая системы автоматизации зданий, интеллектуальные энергосети, медицинские приборы. Изготавливаемые по 65-нм технологии, приборы обеспечивают производительность 850 DMIPS на рабочей частоте 536 МГц и пропускную способность 1328 Мбайт/с на рабочей частоте системной шины 166 МГц. Встроенный модуль арифметики с плавающей точкой также повышает производительность при обработке аудио, изображений и данных от различных сенсоров. Процессоры в активном режиме на максимальной частоте имеют самое низкое энергопотребление среди подобных устройств, представленных на рынке – 200 мВт, а в энергосберегающем режиме – менее 0.5 мВт.

Набор представляет собой модульное решение в состав которого входит: основная плата и процессорный модуль. В состав отладочных наборов SAMA5D31-EK, SAMA5D33-EK, SAMA5D34-EK дополнительно входит модуль цветного ЖК дисплея с сенсорным экраном.

На основной плате установлены все интерфейсные коннекторы, необходимые для подключения системы к специфической внешней периферии. Такая универсальность позволит разработчикам создавать компактные и надежные системы при одновременном упрощении системной интеграции.

Процессорный модуль (Computer Module) – это сердце системы - одноплатный компьютер, который интегрирует все основные компоненты, включая внешнюю память, и подключается к основной плате. Процессорный модуль выполнен в форм-факторе SODIMM200 и обеспечивает всю функциональность встраиваемой системы. Основные функции, обеспечиваемые процессорным модулем: графика, аудио ввод/вывод, работа с внешними устройства хранения информации, последовательные коммуникационные интерфейсы и порты USB. Один разъем SODIMM200 предоставляет для основной платы все сигналы ввода/вывода процессорного модуля.

Набор поставляется с предустановленным демонстрационным приложением на ОС Linux с поддержкой графического пользовательского интерфейса и сенсорного управления по технологии QTouch. Дополнительно компанией предоставляется все необходимое программное обеспечение и примеры.

Отличительные особенности:

• полнофункциональный, высокоинтегрированный оценочный набор модульного типа;
• высокоинтегрированный процессорный модуль:
  • обеспечивает всю функциональность целевой системы;
  • установлен процессор SAM5D34 в 324-выводном корпусе BGA, работающий на частоте 536 МГц;
  • установлена внешняя память: 4 Гбайт DDR2, 2 Гбайт NAND Flash, 128 Мбайт NOR Flash, 32 Мбайт SPI DataFlash, 512 Кбайт EEPROM с интерфейсом 1-Wire;
  • установлен контроллер Ethernet;
  • коннектор SODIMM200 для подключения к основной плате;
  • поддержка отладочных интерфейсов;
• основная плата:
  • плата с установленными интерфейсными коннекторами для подключения специализированной внешней периферии;
  • схема обеспечения питания всей системы и периферии;
  • порт и драйвер RS232;
  • два порта и драйверы интерфейса CAN:
  • интерфейс для подключения модуля RZ600 ZigBee;
  • порт MII/RMII Ethernet 10/100 Мбит/с;
  • порт RGMII Ethernet 1 Гбит/с;
  • два порта USB 2.0 Host, один порт USB 2.0 Host/Device;
  • установлен драйвер модема Conexant CX20548;
  • слот для карт памяти micrSD;
  • интерфейс MMC/MMC+/SD/SDIO/CE-ATA;
  • аудио интерфейс (выход на наушники, линейный вход, микрофонный вход);
  • HDMI интерфейс;
  • коннектор интерфейса ISI для подключения CMOS-сенсора;
  • пользовательские кнопки;
  • отладочный интерфейс Segger;
• полная программная и техническая поддержка, вся необходимая документация и примеры доступны для пользователей.

Основные параметры

Комплектация:

1. Основная плата (main board) SAMA5D35-MB
2. Процессорный модуль SAMA5D35-CM
3. Универсальный источник питания 5 В
4. Литиевая батарея 3 В типа CR1225
5. USB кабель, Ethernet кабель

Руководство пользователя и принципиальная схема основной платы
