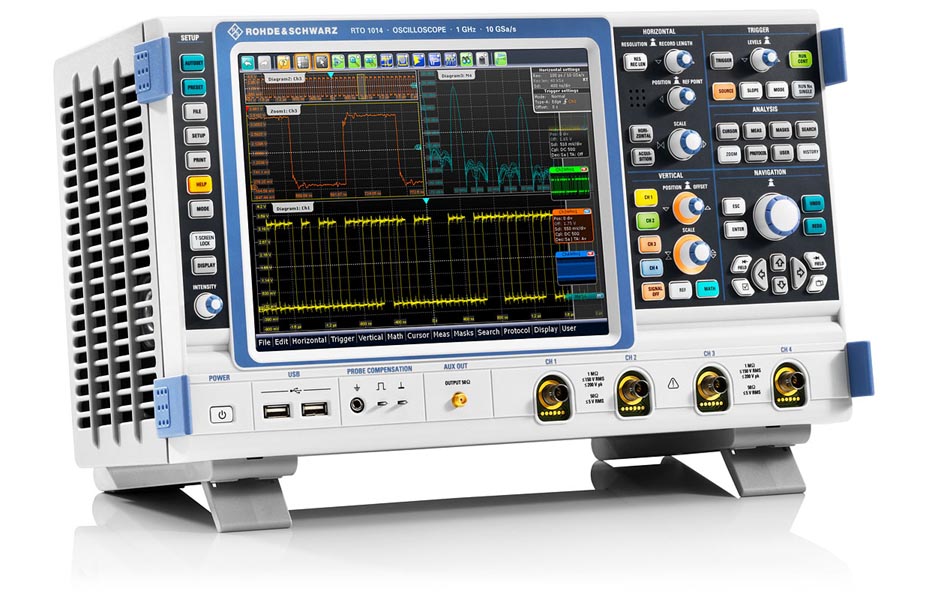

Цифровой осциллограф Rohde&Schwarz RTO1014

Производитель	Rohde&Schwarz
Серия	RTO
Модель	RTO1014

Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания 600 МГц, 1 ГГц, 2 ГГц и 4 ГГц.

Цены

Купить RTO1014 на РадиоЛоцман.Цены Полоса пропускания 1 ГГц 4 канала
ПРИНЦИП Россия	Осциллограф RTO1014 (2434) Rohde&Schwarz	по запросу

Подробное описание

Приборы оснащены функциями измерения и анализа с аппаратным ускорением.

Rohde&Schwarz - RTO1014

Семейство R&S®RTO

Базовый модуль	Полоса пропускания	Каналы

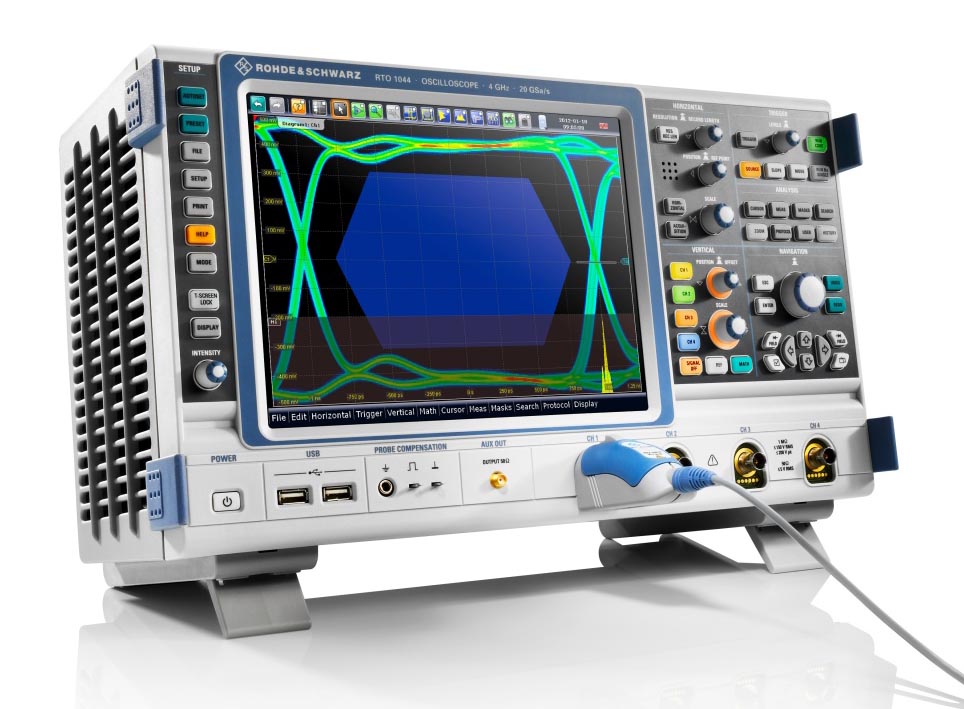

R&S®RTO1044	4 ГГц	4
R&S®RTO1022	2 ГГц	2

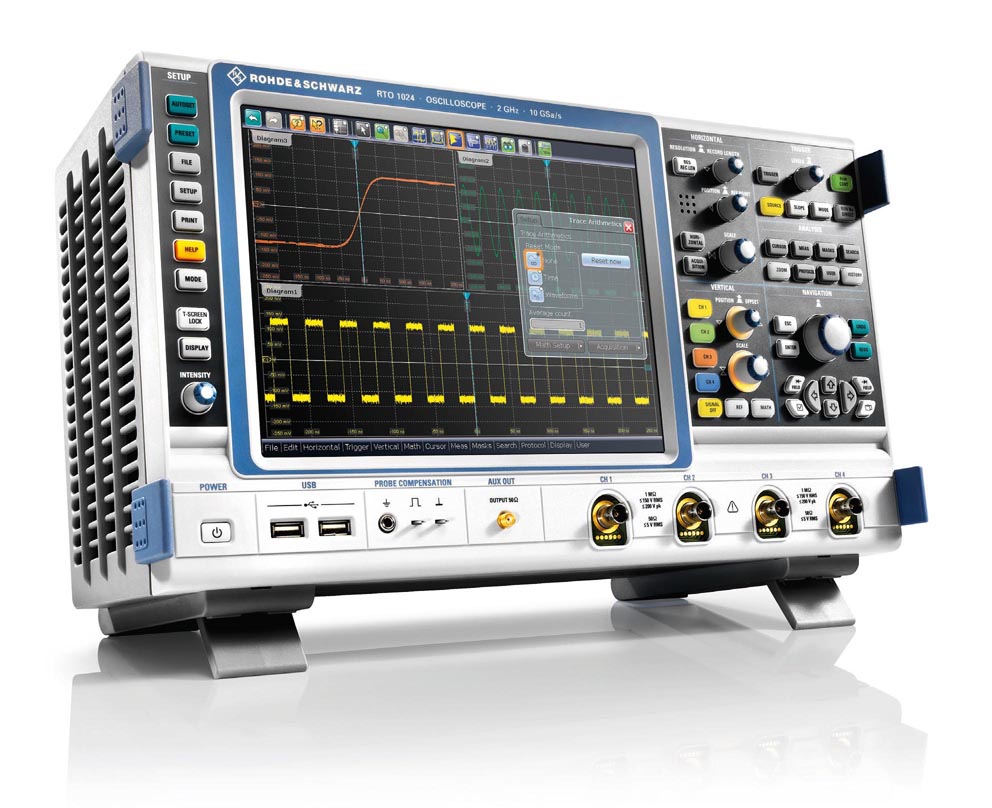

R&S®RTO1024	2 ГГц	4
R&S®RTO1014	1 ГГц	4
R&S®RTO1012	1 ГГц	2
R&S®RTO1004	600 МГц	4
R&S®RTO1002	600 МГц	2

Полоса пропускания осциллографов RTO1002/04/12/14/24,выпущенных после 21 декабря 2012 года, может быть расширена до 4 ГГц.

Основные свойства

Быстрое обнаружение аномалий сигнала
Аппаратное ускорение анализа
Высокоточная цифровая система синхронизации
Новый уровень удобства работы
Убедительная точность

Характерные особенности

Быстрое обнаружение аномалий сигнала
Один миллион сигналов в секунду: поиск неисправностей не требует догадок
Высокие скорости сбора данных без ограничения функциональных возможностей
Быстрый анализ ошибок с функцией просмотра истории

Аппаратное ускорение анализа

Высокая скорость измерений, даже для сложных функций анализа
Спектральный анализ на основе БПФ: эффективно и удобно
Испытания на соответствие маске: быстрая настройка, надежные результаты
Усложненный анализ с использованием одновременно до трех сигналов в каждом канале

Высокоточная цифровая система синхронизации

Точные измерения благодаря малому джиттеру при синхронизации
Высокая чувствительность запуска во всей полосе пропускания
Регулируемый цифровой фильтр сигнала синхронизации

Новый уровень удобства работы

Четкая структура меню позволяет быстро начать работу
Цветная маркировка органов управления, понятная для пользователя
Пиктограммы сигналов с функцией перетаскивания
Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы

Убедительная точность

Точные измерения благодаря очень низкому уровню собственного шума
Широкий динамический диапазон благодаря одноядерному аналогово-цифровому преобразователю
Полная ширина полосы пропускания, даже для значений чувствительности ≤ 10 мВ/дел
Малые погрешности коэффициента усиления и смещения, независимо от температуры
Надежная межканальная развязка предотвращает перекрестные помехи

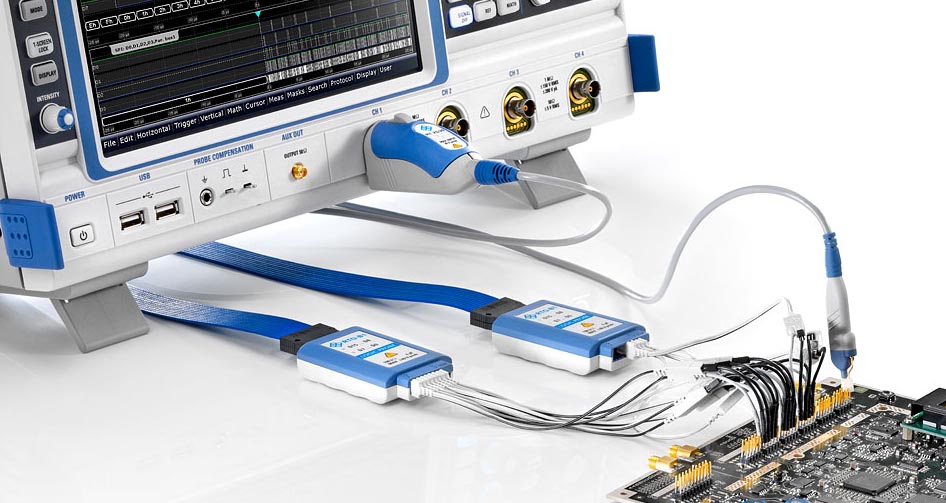

Опция логического анализатора

Опция логического анализа RTO-B1 позволяет анализировать логические состояния цифровых шин данных по 16 каналам с тактовой частотой до 400 МГц, разрешением по времени 200 пс (частота дискретизации 5 ГГц) и с глубиной записи до 200 миллионов точек. При этом даже с включенными цифровыми каналами осциллографы RTO обеспечивают скорость обновления экрана свыше 200 тысяч осциллограмм в секунду. Опция RTO-B1 легко может быть установлена на любую модель осциллографа RTO.

Опция логического анализа RTO-B1

Демодуляция сигналов на квадратурные составляющие

Программная опция RTO-K11 позволяет захватывать модулированные входные сигналы, выполнять их аппаратную векторную демодуляцию, фильтрацию и повторную выборку соответствующих I/Q данных для обеспечения требуемой частоты дискретизации. Полученные I/Q данные затем доступны для последующего анализа как в стандартных математических пакетах типа MatLab, так и в ПО Rohde-Schwarz FS-K96 по анализу сигналов OFDM. В зависимости от модели осциллографа максимальная полоса анализа входных сигналов составляет до 4 ГГц. Превосходные аппаратные характеристики осциллографов RTO обеспечивают анализ квадратурно-модулированных сигналов с опцией FS-K96 с EVM на уровне –40 дБ вплоть до частот несущей 3 ГГц.

Технические характеристики осциллографов серии RTO

Параметры			Значения
			RTO 1002	RTO 1004	RTO 1012	RTO 1014	RTO 1022	RTO 1024	RTO 1044
Система вертикального отклонения	Количество каналов		2	4	2	4	2	4
	Полоса пропускания (на уровне –3 дБ) при 50 Ом		600 МГц		1 ГГц		2 ГГц		4 ГГц
	Время нарастания переходной характеристики (расчетное)		583 пс		300 пс		175 пс		100 пс
	Входное сопротивление		50 Ом ±1.5%
			1 MОм ±1% / 15 пФ (расчетное)
	Чувствительность при максимальной полосе пропускания во всех диапазонах	50 Ом	1 мВ/дел … 1 В/дел
		1 МОм	1 мВ/дел … 10 В/дел
	Разрешение АЦП (ENOB) при синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания		> 7 бит (расчетное)
Система сбора информации	Максимальная частота дискретизации (в режиме реального времени)		10 ГГц на канал
	Объем памяти (мега отсчетов)	В стандартной конфигурации, на канал при одном активном канале	20/40	20/80	20/40	20/80	20/40	20/80
		Максимальная с опцией RTO-B102, на канал при одном активном канале	100/200	100/400	100/200	100/400	100/200	100/400
	Максимальная скорость сбора данных	Непрерывная регистрация и вывод 1×10⁹ отсчетов/с, 1×10³ отсчетов/c	1,000,000 сигналов/с
		Режим сегментированной развертки	Время простоя < 300 нс
	Режимы прореживания	Любое сочетание режима прореживания и арифметических операций с формой сигнала, до 3 сигналов на канал	Выборка, пиковый детектор, режим высокого разрешения, среднеквадратичное значение
	Арифметические операции		Выключены, огибающая, усреднение
	Режимы интерполяции		Линейная, Sin(x)/x, ступенчатая
Система горизонтального отклонения	Диапазон временной развертки		25 пс/дел … 50 с/дел
	Погрешность временной развертки		10^–5
		Опция RTO‑B4	2·10^–7
	Задержка между каналами		±100 нс (в режиме реального времени, переключение между каналами - например, задержка состояние-детектирование)
Система синхронизации	Режимы синхронизации	Стандартные	По фронту, по импульсу, по длительности, рант, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I²C, SPI
		Опциональные	UART/RS-232, LIN, CAN, FlexRay
	Чувствительность	Задание гистерезиса системы запуска	Устанавливается автоматически или вручную от 0.1 дел до 5 дел
	Мин. обнаруживаемый импульс		100 пс						50 пс
	Связь по входу сигнала запуска		Как в выбранном канале; опционально: подавление ВЧ с регулируемой частотой среза от 100 кГц до 50% от полосы пропускания
Математические операции	Алгебраические категории		Математические, логические операции, сравнение, частотная область, цифровые фильтры
	Операции, оптимизированные на аппаратном уровне		+, -, *, 1/x, \|x\|, производная, log10, ln, log2, масштабирование
	Математические		Конечная импульсная характеристика, амплитуда БПФ
Функции анализа и измерений	Функции анализа с аппаратным ускорением		Спектр, гистограмма, испытания на соответствие маске, курсор
	Функции измерения с аппаратным ускорением		Амплитудные измерения, временные измерения
Общие характеристики	Размеры (ширина × высота × глубина)		427 × 249 × 204 мм
	Масса		9.6 кг
	Дисплей		10.4" LC TFT цветной сенсорный экран, 1024 × 768 пикселей (XGA)
	Возможности подключения		1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально), DVI для внешнего монитора, внешняя синхронизация

Основные параметры осциллографа

Параметр	Значение
Тип	цифровой
Исполнение	настольный
Число каналов	4
Полоса пропускания, МГц	1000
