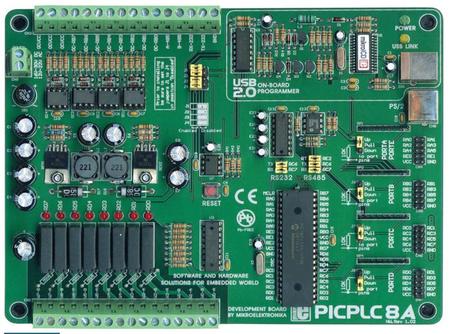

Отладочная плата mikroElektronika ME-PICPLC8A
ME-PICPLC8A – отладочная плата компании mikroElektronika с установленным микроконтроллером PIC18F4520 может быть использована в качестве программируемого логического контроллера, предназначенного для систем промышленной автоматизации, а также систем управления при помощи реле.
Подробное описание
На плате имеется встроенный программатор, что позволяет без применения дополнительных внешних устройств программировать микроконтроллер, установленный на плате.
Оптоизолированные выводы микроконтроллера PIC18F4520 доступны на колодке, расположенной на плате. В распоряжении разработчика имеются необходимые для целевого применения интерфейсы - RS-232, RS-485, PS/2. Для непосредственного доступа к выводам микроконтроллера предусмотрен разъем типа IDC-10.
Отличительные особенности:
- на плате установлен микроконтроллер PIC18F4520;
- интегрированный на плату USB программатор;
- оптоизолированные выводы микроконтроллера;
- на плате установлены реле;
- интерфейсы: RS-232, RS-485, PS/2;
- на разъеме IDC-10 доступны порты микроконтроллера;
- кнопка сброса;
- кнопка включения/выключения питания;
- напряжение питания: 16 В...30 В.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
RS232 / RS485 / USB
|
|
Ядро базового элемента
|
PIC18F
|
|
Базовый компонент
|
PIC18F4520
|
|
Разрядность, бит
|
8
|
|
Вспомогательный компонент
|
LM2576
MAX232 LTC485 HCPL2630 |
|
Целевое напряжение, В
|
12.0 / 5.0
|
|
Напряжение питания, В
|
16.0 – 30.0
|
|
Источник питания
|
внешний
|
Комплектация:
- Отладочная плата ME-PICPLC8A;
- CD с руководством и ПО;
- Кабель USB;
- Кабель RS-232.
