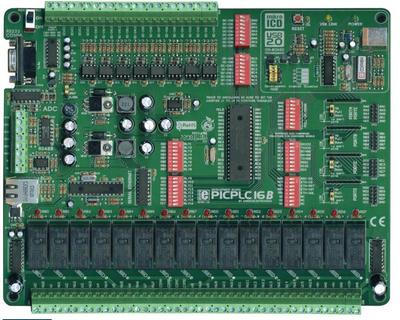

Отладочная плата mikroElektronika ME-PICPLC16B
ME-PICPLC16B – отладочная плата с установленным микроконтроллером PIC18F4520 может быть использована в качестве макетирования программируемого логического контроллера, предназначенного для промышленной автоматизации, а также дистанционного управления реле с током коммутации до 10А.
ME-PICPLC16B mikroElektronika | 7 011 ₽ | ||
ME-PICPLC16B mikroElektronika | по запросу |
Подробное описание
На плате имеется встроенный программатор, что позволяет без применения дополнительных внешних устройств программировать микроконтроллер, установленный на плате. Оптоизолированные выводы микроконтроллера PIC18F4520 доступны на колодке, расположенной на плате. В распоряжении разработчика имеются необходимые для целевого применения интерфейсы - Ethernet, RS-232, RS-485, а также 12-разрядный АЦП. Для непосредственного доступа к выводам микроконтроллера предусмотрен разъем типа IDC-10.
Отличительные особенности:
- на плате установлен микроконтроллер PIC18F4520;
- интегрированный на плату USB программатор;
- оптоизолированные выводы микроконтроллера;
- на плате установлены реле (коммутируемый ток - 10А);
- 12-разрядный АЦП;
- интерфейсы: Ethernet, RS-232, RS-485;
- на разъеме IDC-10 доступны порты микроконтроллера;
- интегрированный на плату USB программатор;
- кнопка сброса;
- кнопка включения/выключения питания;
- напряжение питания: 16В...30В.
Основные параметры
Параметр
|
Значение
|
Интерфейс подключения
|
USB / RS232 / RS485/Ethernet
|
Ядро базового элемента
|
PIC18F
|
Базовый компонент
|
PIC18F4520
|
Разрядность, бит
|
8
|
Вспомогательный компонент
|
HCPL2630
TL7705 MAX232 LTC485 ENC28J60 ULN2804 |
Целевое напряжение, В
|
12.0 / 5.0 / 3.3
|
Напряжение питания, В
|
16.0 – 32.0
|
Источник питания
|
внешний
|
Комплектация:
- отладочная плата ME-PICPLC16B;
- CD с руководством и ПО;
- кабель USB;
- кабель RS-232.
