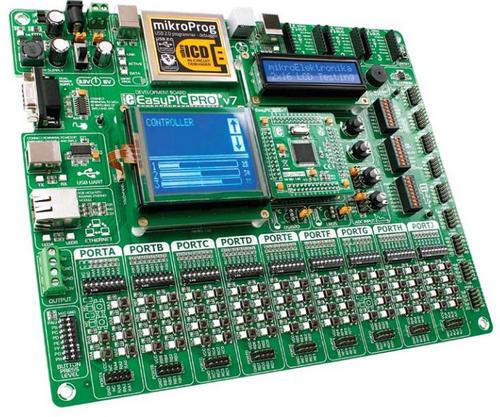

Отладочная плата mikroElektronika ME-EasyPIC PRO v7
ME-EasyPIC PRO v7 - полнофункциональная отладочная плата для многовыводных 8-битных PIC микроконтроллеров компании Microchip.
| ME-EasyPIC6 PROTO Board mikroElektronika | 56 725 ₽ | ||
Подробное описание
Она содержит все необходимые встроенные модули для разработки различных приложений, в том числе графических, Ethernet, USB, измерение температуры и т.д. Встроенный программатор-отладчик mikroProg поддерживает около 100 PIC-микроконтроллеров. ME-EasyPIC PRO v7 поставляется вместе с дочерней платой с установленным микроконтроллером PIC18F87K22.
Плата имеет множество встроенных модулей и может быть применима практически ко всем видам разработок: GLCD с сенсорной панелью, USB-UART мост, пьезозуммер, I2C EEPROM для хранения конфигурационных данных, разъемы для подключения цифрового (DS1820) и аналогового (LM35) датчиков температуры.
На плате имеются три сокета microBUS, благодаря которым можно существенно расширить функционал платы, добавив Click-аксессуары, такие как слот для MicroSD карты, mp3 декодер, различные преобразователи интерфейсов, модули АЦП и ЦАП, модули с часами реального времени, модули GPS, Bluetooth, Wi-Fiи др.
Работа с ME-EasyPIC PRO v7 может осуществляться как через интерфейс USB с помощью встроенного внутрисхемного эмулятора-отладчика MikroProg, так и через интерфейс RJ-12 с помощью внешнего эмулятора-отладчика класса ICD2/ICD3.
Отличительные особенности:
- Микроконтроллер PIC18F87K22;
- Встроенный внутрисхемный отладчик-программатор mikroProg;
- Интерфейс RS-232;
- USB-UART мост;
- Разъем RJ-45 для микроконтроллерных модулей имеющих интерфейс Ethernet;
- 3-позиционные DIP переключатели;
- Потенциометры управления контрастом LCD и GLCD дисплеев (дисплеи в комплект не входят);
- 2 потенциометра, подключенных к входу АЦП;
- Все порты выведены на внешние разъемы;
- 69 пользовательских кнопок и светодиодов;
- Пьезозуммер;
- 3 сокета microBUS для подключения Click-аксессуаров;
- Разъем ICD2/ICD3 для подключения внешнего отладчика;
- Разъем USB Device;
- 3 способа питания: USB, сетевой источник питания, лабораторный источник питания;
- Разъемы для подключения датчиков температуры;
- Внешняя I2C EEPROM.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB / RS232
|
|
Ядро базового элемента
|
PIC18F
|
|
Базовый компонент
|
PIC18F87K22
|
|
Разрядность, бит
|
8
|
|
Вспомогательный компонент
|
MAX3232
MC34063 FT232RL |
|
Целевое напряжение, В
|
5.0 / 3.3
|
|
Напряжение питания, В
|
9.0 – 32.0
|
|
Источник питания
|
внешний / USB
|
Комплектация:
- Плата ME-EasyPIC PRO v7;
- USB кабель;
- Руководство пользователя и принципиальная схема;
- DVD с документацией и примерами кода.
Принципиальная схема отладочной платы
