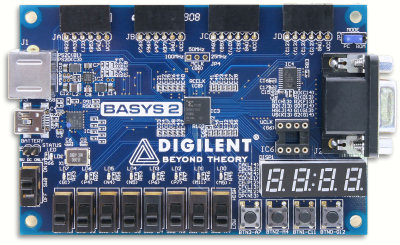

Отладочная плата Digilent Basys2
BASYS2 – отладочная плата компании Digilent на базе ПЛИС семейства Spartan-3E XC3S250E c емкостью 250 000 вентилей.
| BASYS2 SPARTAN-3E FPGA BOARD Digilent | 12 142 ₽ | ||
| DL-BASYS2-250 Digilent | по запросу | ||
Подробное описание
На плату установлены цепь питания, конфигурационная память, USB-контроллер Full-speed, интерфейсы PS/2 и VGA, 8 светодиодов, 4×7-сегментных индикатора, 4 пользовательские кнопки, 8 переключателей, что позволяет разработчику сразу приступить проектированию будущего устройства.
Для платы доступно большое количество периферийных модулей (АЦП, ЦАП, управление двигателям, датчики), подключаемых к 6-выводному разъему расширения.
Для программирования платы можно использовать фирменный софт Xilinx ISE WebPack или софт от Digilent Adept.
Отличительные особенности:
- ПЛИС: XC3S250E (Spartan-3E);
- количество вентилей: 250 000;
- 18-разрядные умножители;
- конфигурационная память Flash ROM для хранения конфигурации ПЛИС XCF02;
- посадочное место для установки кварца 25/50/100 МГц;
- 8 светодиодов;
- 4×7-сегментных индикатора;
- 4 пользовательские кнопки;
- 8 переключателей;
- порты: PS/2 и VGA (8 разрядов);
- порты расширения: 4х 6-выводных порта;
- защита от ESD и КЗ на всех выводах I/O.
Основные параметры
|
Параметр
|
Значение
|
|
Интерфейс подключения
|
USB
|
|
Ядро базового элемента
|
ПЛИС
|
|
Базовый компонент
|
XC3S250E
|
|
Разрядность, бит
|
8/16
|
|
Вспомогательный компонент
|
AT90USB2
LTС3545 RAM |
|
Целевое напряжение, В
|
3.3 / 2.5 / 1.2
|
|
Напряжение питания, В
|
5.0
|
|
Источник питания
|
USB/внешний
|
Комплектация: отладочная плата Basys2.
Принципиальная схема отладочной платы
