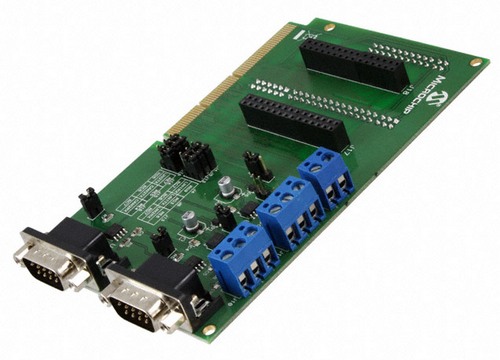

Дочерняя плата Microchip CAN/LIN PICtail Plus Daughter Board (AC164130-2)
CAN/LIN PICtail Plus Daughter Board (AC164130-2) – дочерняя плата предназначена для быстрой разработки и отладки приложений, в которых используются коммуникационные интерфейсы CAN (Controller Area Network) и LIN (Local Interconnect Network), в частности в автомобильных приложениях.
 Купить AC164130-2 на РадиоЛоцман.Цены — от 2 168 до 369 083 ₽14 предложений от 14 поставщиков Дочерняя плата, CAN/LIN PICtail (Plus), для макетных плат Explorer 16 и платы PIC18 Explorer | |||
| AC164130-2 Microchip | 13 967 ₽ | ||
| AC164130-2 Microchip | 14 466 ₽ | ||
| AC1641302 | 369 083 ₽ | ||
| AC164130-2 Microchip | по запросу | ||
Подробное описание
Дочерняя плата может использоваться с отладочной платой Explorer 16 или PIC18 Explorer Board. Интерфейс PICtail Plus используется для подключения к плате Explorer 16 с 16- или 32-разрядными микроконтроллерами. Интерфейс PICtail используется для подключения дочерней платы к отладочной плате PIC18 Explorer с 8-разрядными микроконтроллерами.
На плате установлены все необходимые внешние компоненты и соотвествующие микросхемы приемопередатчиков интерфейсов CAN и LIN, обеспечивающих совместимость физических уровней. Оба интерфейса могут работать одновременно, но управление и передачу данных осуществляет микроконтроллер, установленный на отладочной плате. Все необходимые напряжения питания для дочерней платы присутствуют на отладочных платах.
Отличительные особенности:
- дочерняя плата для разработки и отладки приложений с коммуникационными интерфейсами CAN и LIN;
- плата рассчитана на подключение к отладочным платформам Explorer 16 или PIC18 Explorer;
- установлены соотвествующие коннекторы интерфейсов PICtail и PICtail Plus;
- установлены дополнительные коннекторы расширения;
-
установлены порты и микросхемы приемопередатчиков интерфейсов CAN и LIN:
- два порта CAN;
- два порта LIN (коннекторы с винтовыми зажимами);
- конфигурирование платы и портов с помощью перемычек;
- предусмотрена возможность подачи напряжения 12 В от внешнего источника для интерфейса LIN;
- питание от отладочной платы;
- полная техническая и программная поддержка.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | отладочная плата |
| Ядро базового элемента | - |
| Базовый компонент |
MCP2551 MCP2021 |
| Разрядность, бит | - |
|
Вспомогательный компонент |
- |
| Целевое напряжение, В | 3.3 / 5.0 / 9.0 / 12 |
| Напряжение питания, В | 3.3 / 5.0 / 9.0 / 12 |
| Источник питания | отладочная плата / внешний |
Комплектация:
- Дочерняя плата CAN/LIN PICtail Plus Daughter Board
Руководство пользователя и принципиальная схема дочерней платы
Варианты написания:
AC1641302, AC164130 2
