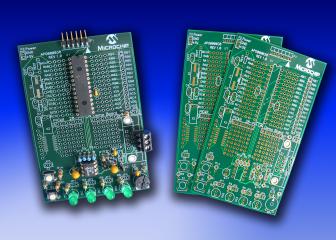

Демонстрационная плата Microchip PICkit 28-Pin LIN Demo Board (DM164130-3)
PICkit 28-Pin LIN Demo Board (DM164130-3) – компактная и простая демонстрационная плата для разработки приложений, в которых требуется наличие коммуникационного интерфейса LIN.
 Купить DM164130-3 на РадиоЛоцман.Цены — от 4 479 до 349 525 ₽10 предложений от 10 поставщиков Набор разработчика, Demonstration Board, Voltage Regulator, PIC16/18 Support, 28Pin, Generous Prototyping Area | |||
| DM164130-3 Microchip | 4 479 ₽ | ||
| DM164130-3 Microchip | 6 725 ₽ | ||
| DM1641303 | 349 525 ₽ | ||
| DM164130-3 Microchip | по запросу | ||
Подробное описание
Демонстрационная плата поддерживает множество микроконтроллеров из семейства PIC16F и PIC18F в DIP корпусах и имеет дополнительную пользовательскую периферию.
Поставляется плата с установленным в сокет микроконтроллером PIC16F886. Для реализации физического уровня LIN на плате установлена микросхема приемопередатчика LIN с интегрированным регулятором напряжения. К пользовательской периферии относятся: 4 светодиода, 2 кнопки и потенциометр. Для доступа к сигнальным линиям микроконтроллера предусмотрено несколько контрольных точек и область для макетирования.
Для программирования микроконтроллера может использоваться внешний программатор PICkit2 / PICkit 3 или программатор-отладчик серии MPLAB ICD 2. Для мониторинга обмена данными по интерфейсу LIN может использоваться анализатор последовательного протокола LIN (APGDT001). Дополнительно, совместно с демонстрационной платой, поставляются две однотипных «чистые» платы без элементов, которые могут использоваться для разработки приложений.
Отличительные особенности:
- демонстрационная плата для разработки автомобильных приложений, в которых требуется обмен данными по интерфейсу LIN;
- установлен микроконтроллер PIC16F886;
- поддержка множества микроконтроллеров семейства PIC16F и PIC18F в DIP корпусе;
- установлена специализированная микросхема приемопередатчика LIN;
- установлены пользовательские светодиоды, кнопки, потенциометр;
- доступ к сигнальным линиям микроконтроллера, область для макетирования;
- коннектор для подключения внешнего программатора или программатора-отладчика;
- коннектор для подключения анализатор протокола LIN;
- две дополнительные однотипные платы без элементов;
- программная поддержка, демонстрационные приложения.
Основные параметры
| Параметр | Значение |
| Интерфейс подключения | ICSP |
| Ядро базового элемента | PIC16F |
| Базовый компонент | PIC16F886 |
| Разрядность, бит | 8 |
| Вспомогательный компонент | MCP2021 |
| Целевое напряжение, В | 5.0 / 12.0 |
| Напряжение питания, В | 5.0 / 12.0 |
| Источник питания | внешний / анализатор LIN |
Комплектация:
- Демонстрационная плата
- Две платы без элементов
- Информационный лист
Руководство пользователя и принципиальная схема демонстрационной платы
