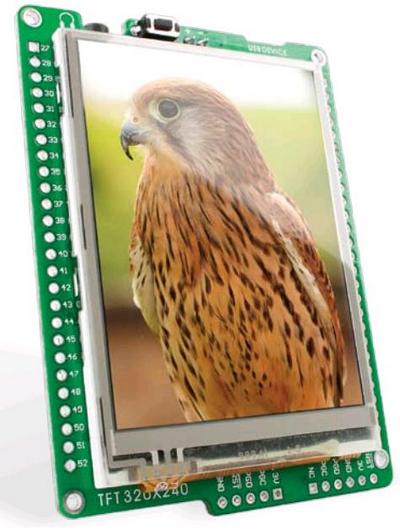

Отладочная плата mikroElektronika mikromedia for PIC18FJ

Купить mikromedia на РадиоЛоцман.Цены — от 625 до 12 288 ₽ 8 предложений от 8 поставщиков Expansion board; mikroBUS socket; In the set: prototype board
ЧипСити Россия	MIKROBUS SHIELD FOR MIKROMEDIA mikroElektronika	640 ₽	Купить
Компонентс Ру Россия	MIKROMEDIA PROTO SHIELD mikroElektronika	1 671 ₽	Купить
ТМ Электроникс Россия	MIKROMEDIA PROTO SHIELD mikroElektronika	1 940 ₽	Купить
T-electron Россия и страны СНГ	mikromedia for STM32 M4 mikroElektronika	12 288 ₽	Купить

Подробное описание

На плате установлен 8-разрядный микроконтроллер PIC18F87J50 с интегрированным интерфейсом USB, поддерживающий работу на тактовой частоте до 48 МГц. Плата имеет многочисленную периферию и модули, которые позволяют с легкостью создавать собственные мультимедийные приложения. Также отладочную плату можно использовать в качестве завершенного мультимедиа модуля.

Следует отметить наличие следующей периферии: цветной ЖК дисплей (разрешение 320×240) с сенсорным экраном, слот для подключения MicroSD карты памяти, разъем для подключения Li-Po батареи и встроенная схема зарядки на базе микросхемы MCP73832, порт USB, стабилизатор питания, стерео MP3 кодек и разъем для подключения наушников, микросхема Flash-памяти с интерфейсом SPI, акселерометр и др.

Плата поставляется с предустановленным USB HID загрузчиком, поэтому не требуется приобретение внешнего программатора, достаточно просто подключить плату к USB разъему компьютера. Возможно использование внешнего внутрисхемного отладчика/программатора mikroProg for PIC, для которого предназначен специальный коннектор на плате.

Все необходимые программные инструменты, набор примеров и необходимая документация доступна для пользователей.

Отличительные особенности:

• полнофункциональная, компактная отладочная платформа для разработки мультимедийных приложений;
• установлен 8-разрядный микроконтроллер PIC18F87J50:
  • ядро PIC18, рабочая частота до 48 МГц;
  • встроенная Flash-память 128 Кбайт;
  • 4 Кбайт ОЗУ;
  • три 16-разрядных таймера;
  • два 8-разрядных таймера
  • 3 канала ШИМ;
  • коммуникационные порты: SPI, 2 канала UART, USB;
  • 12-канальный высокоскоростной 10-разрядный АЦП;
  • два аналоговых компаратора;
  • до 65 линий ввода/вывода общего назначения;
  • диапазон напряжения питания 2.0 В – 3.6 В;
• установлен ЖК дисплей с сенсорным экраном, поддерживаемое разрешение 320×240;
• предустановленно ПО USB HID загрузчика;
• порт USB;
• разъем для подключения Li-Po аккумулятора;
• схема регулятора напряжения для питания контроллера и периферии;
• встроенная схема зарядки аккумулятора на базе MCP73832;
• установлен стерео MPEG аудио кодек VS1053 с поддержкой большинства популярных аудио форматов;
• установлен акселерометр ADXL345;
• слот для microSD карты памяти;
• установлена дополнительная Flash-память M25P80 с интерфейсом SPI;
• cветодиодный индикатор питания и заряда батареи;
• кнопка сброса;
• все свободные сигналы линий ввода/вывода контроллера доступны на контактных площадках;
• поддержка подключения внешнего программатора mikroProg;
• полная программная поддержка: компиляторы, приложение для создания графических интерфейсов, примеры приложений.

Основные параметры

Комплектация:

1. Отладочная плата mikromedia for PIC18FJ в защитной упаковке;
2. USB кабель;
3. Руководство пользователя и схемотехника;
4. DVD с документацией и примерами.

Принципиальная схема отладочной платы
