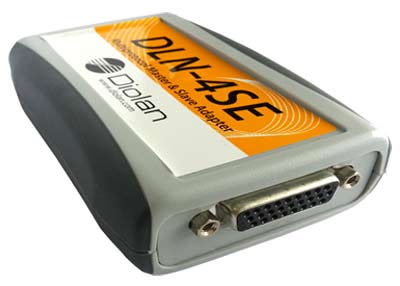

Адаптер протоколов Diolan DLN-4SE

DLN-4SE – адаптер протоколов в бескорпусном исполнении, подключаемый к персональному компьютеру по интерфейсу USB 2.0 High-Speed (480 МГц), предназначен для работы с интерфейсами SPI и I2C в режимах master и slave и может быть подключен к различным устройствам, использующим для связи последовательные интерфейсы I²C, SPI или GPIO.

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Подробное описание

Вариант адаптера в бескорпусном исполнении DLN-4S.

Адаптер протоколов DLN-4SE имеет возможность гибкой настройки подключения к внешним устройствам:

для интерфейса SPI имеется возможность настройки фазы сигнала, полярности и частоты (до 48 МГц);
для интерфейса I²C конфигурируется частота (до 1 МГц).

Адаптер имеет 48 цифровых выводов I/O с открытым стоком, входным фильтром и подтягивающими резисторами, 8 аналоговых портов с управляемым событиями интерфейсом, 1 статусный светодиод и 2 пользовательских. Адаптер совместим с 32-битными и 64-битными операционными системами Windows 7/Vista/Xp/2000/98 и имеет бесплатное программное обеспечение с открытым исходным кодом.

Отличительные особенности:

работа в режиме master и slave;
поддержка интерфейсов SPI и I²C;
настройки фазы сигнала, полярности и частоты (до 48 МГц) для SPI;
настройка частоты (до 1 МГц) для I²C;
48 цифровых выводов I/O;
8 аналоговых портов с управляемым событиями интерфейсом;
1 статусный светодиод;
2 пользовательских светодиода;
совместимость с Windows 98/2000/XP/Vista/7.

Адаптер протоколов Diolan DLN-4SE

Основные параметры

Параметр	Значение
Интерфейс подключения	USB
Ядро базового элемента	Cortex-M3
Базовый компонент	ATSAM3U4
Разрядность, бит	32
Вспомогательный компонент	LM1117
Целевое напряжение, В	3.3
Напряжение питания, В	5.0
Источник питания	USB

Комплектация:

Адаптер DLN-4S.

Принципиальная схема адаптера протоколов

Варианты написания:

DLN4SE, DLN 4SE
