Оценочный модуль Texas Instruments TPS7H1201HTEVM

Купить TPS7H1201HTEVM на РадиоЛоцман.Цены — от 48 451 до 52 613 ₽ 5 предложений от 5 поставщиков Набор разработчика, Evaluation Module For TPS7H1201-HT Series Ultra Low Dropout Linear Regulator
ChipWorker Весь мир	TPS7H1201HTEVM Texas Instruments	48 451 ₽	Купить
Augswan Весь мир	TPS7H1201HTEVM Texas Instruments	по запросу	Купить
AllElco Electronics Весь мир	TPS7H1201HTEVM Texas Instruments	по запросу	Купить
Hi-Tech Circuit Group Весь мир	TPS7H1201HTEVM Texas Instruments	по запросу	Купить

Подробное описание

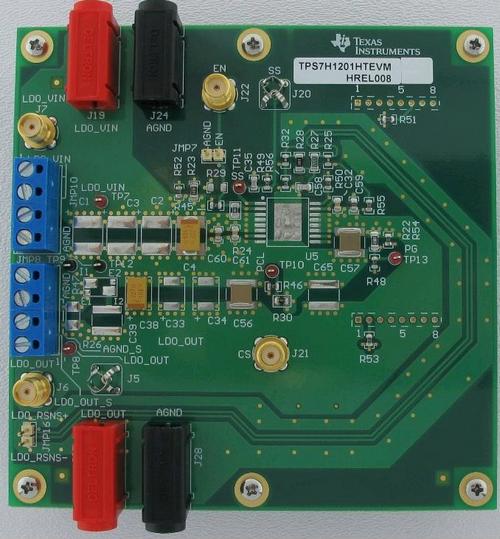

Оценочный модуль может использоваться для испытания технических характеристик регулятора напряжения при различных входных/выходных напряжениях и условиях нагрузки.

Линейный LDO регулятор напряжения TPS7H1201-HT имеет превосходную шумовую характеристику, высокую эффективность, минимальную рассеиваемую мощность и сохраняет полную работоспособность при температуре до 210°C. Отличительной особенностью данной серии регуляторов является возможность работы на токовую нагрузку, другими словами допускается параллельное включение двух регуляторов для увеличения выходного тока в два раза. Встроенные схемы защиты, широкий диапазон входного напряжения, схема обратной связи по току, функция плавного пуска и низкий уровень шума обеспечивают возможность применения регулятора в аналоговых и цифровых схемах, а также для питания ПЛИС и цифровых сигнальных процессоров.

Микросхема регулятора напряжения выполнена в 16-выводном керамическом корпусе. Максимальный выходной ток, обеспечиваемый одним регулятором напряжения, составляет 0.5 А. При параллельном включении двух регуляторов напряжения, выходной ток увеличивается до 1 А.

Оценочный модуль спроектирован так, чтобы предоставить пользователю максимальную гибкость при работе и тестировании. Установлены коннекторы для подключения нагрузки и источника напряжения, перемычки для конфигурирования микросхему и контрольные точки для мониторинга всех основных параметров.

Компания предоставляет техническое описание и принципиальную схему модуля. В руководстве пользователя содержится вся необходима информация по работе с модулем и алгоритмы испытаний.

Отличительные особенности:

• завершенный оценочный модуль для испытания технических параметров LDO регулятора напряжения серии TPS7H1101-SP;
• на оценочном модуле установлено одна микросхема регулятора напряжения;
  • поддержка режима current-sharing: два регулятора серии TPS7H1201-HT, включенные параллельно, обеспечивают выходной ток до 1 А
  • установлена микросхема регулятора напряжения в 16-выводном керамическом корпусе:
  • тепловые характеристики регулятора напряжения лучше на 80%, чем у аналогичных решений, предлагаемых сегодня;
  • работоспособность сохраняется при входном напряжении 1.5 В – 7 В;
  • падение напряжения составляет 30 мВ при выходном токе 0.5 А, что говорит о пониженном уровне рассеиваемой мощности;
  • низкий уровень шума и высокий уровень подавления пульсаций в линии позволяет применять регуляторы напряжения для питания аналоговых устройств;
• установочное место для второй микросхемы регулятора;
• установлены все необходимые внешние компоненты для двух регуляторов напряжения;
• коннекторы для подключения источника напряжения, нагрузки;
• контрольные точки для мониторинга основных параметров;
• схема защиты от перегрузки по току;
• схема обратной связи по току;
• возможность параллельного подключения двух регуляторов напряжения;
• конфигурирование режима работы и параметров регулятора напряжения с помощью перемычек;
• техническая поддержка:
  • описание режимов работы;
  • алгоритмы проверки основных параметров;
  • рекомендации по настройке.
