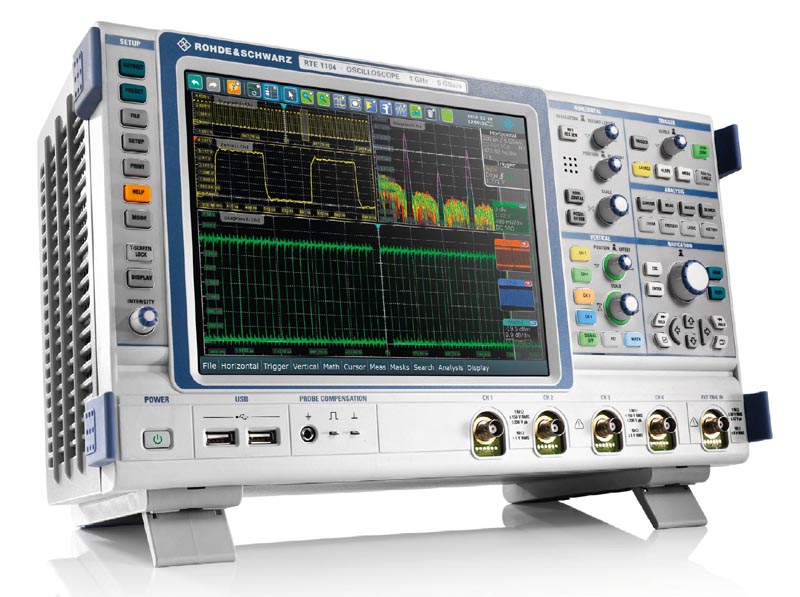

Цифровой осциллограф Rohde&Schwarz RTE1104
Производитель | Rohde&Schwarz |
Серия | RTE |
Модель | RTE1104 |
Цифровые осциллографы R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях.
Цены
Подробное описание
Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
Семейство R&S®RTE
Базовый модуль
|
Полоса пропускания
|
Каналы
|
R&S®RTE1104
|
1 ГГц
|
4
|

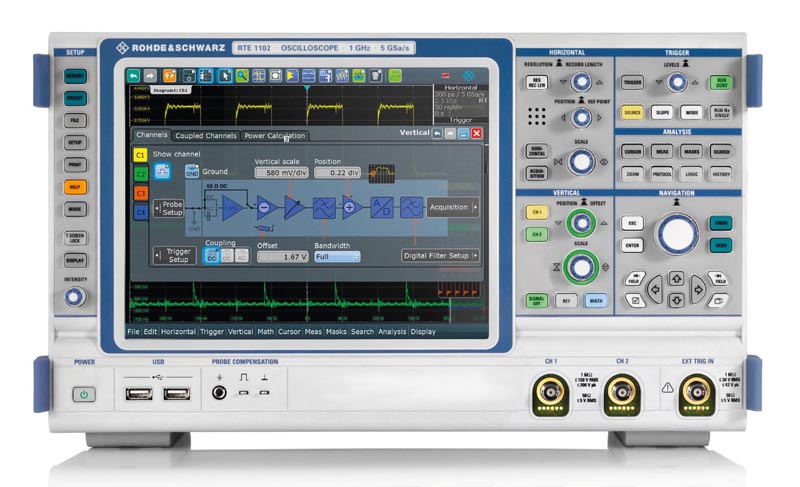

R&S®RTE1102
|
1 ГГц
|
2
|
R&S®RTE1054
|
500 МГц
|
4
|
R&S®RTE1052
|
500 MГц
|
2
|
R&S®RTE1034
|
350 MГц
|
4
|
R&S®RTE1032
|
350 MГц
|
2
|
R&S®RTE1024
|
200 MГц
|
4
|
R&S®RTE1022
|
200 MГц
|
2
|
Основные свойства
Производительность: Повышенная надежность измерений
- Высокая разрешающая способность по времени и большая глубина памяти (частота дискретизации 5 млрд. отсчетов/с, глубина памяти 10 млн. отсчетов на канал)
- Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млн. осц/с)
- Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
- Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
- Функция БПФ: простой способ анализа спектра сигналов
- Функция архива: возврат к предыдущим результатам измерения
- Тестирование по маске: настройка в считанные секунды
- Широкий выбор функций измерения
- Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
- Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
- Сенсорный экран высокого разрешения (разрешение XGA, 1024 × 768 пикселей)
- Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
- Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
- Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
Технические характеристики осциллографов серии RTE
Параметры
|
Значения
|
|||||||||
RTE
1022 |
RTE
1024 |
RTE
1032 |
RTE
1034 |
RTE
1052 |
RTE
1054 |
RTE
1102 |
RTE
1104 |
|||
Система
вертикального отклонения |
Количество каналов
|
2
|
4
|
2
|
4
|
2
|
4
|
2
|
4
|
|
Полоса пропускания (на уровне –3 дБ)
при импедансе 50 Ом |
200 МГц
|
350 МГц
|
500 МГц
|
1 ГГц
|
||||||
Время нарастания переходной
характеристики (расчетное) |
<1.75 нс
|
<1 нс
|
<700 пс
|
<350 пс
|
||||||
Входной импеданс
|
50 Ом ±1.5%
|
|||||||||
1 MОм ±1%, 16 пФ ±1 пФ (расчетное)
|
||||||||||
Чувствительность
|
На 50 Ом
|
1 мВ/дел … 1 В/дел
|
||||||||
На 1 МОм
|
1 мВ/дел … 1 В/дел
|
|||||||||
Разрешение АЦП (ENOB) при
синусоидальном сигнале с максимальной амплитудой и частотой –3 дБ относительно полосы пропускания |
> 7 бит (расчетное)
|
|||||||||
Максимальное
входное напряжение |
На 50 Ом
|
5 В (с.к.з.), макс. 30 В (пик)
|
||||||||
На 1 МОм
|
150 В (с.к.з.), макс. 200 В (пик)
|
|||||||||
Система
горизонтального отклонения |
Диапазон временной развертки
|
50 пс/дел … 50 с/дел
|
||||||||
Погрешность временной
развертки |
±5·10–6
|
|||||||||
Задержка между каналами
|
<200 пс
|
|||||||||
Система
сбора данных |
Максимальная частота
дискретизации (в режиме реального времени) |
5 ГГц на канал
|
||||||||
Скорость сбора данных
(в режиме реального времени) |
> 1 млн. осциллограмм/с
|
|||||||||
Глубина памяти
(все каналы/на одном канале), мега отсчетов |
Стандартно
|
10/20
|
10/40
|
10/20
|
10/40
|
10/20
|
10/40
|
10/20
|
10/40
|
|
C опц.
RTE-B101 |
20/40
|
20/80
|
20/40
|
20/80
|
20/40
|
20/80
|
20/40
|
20/80
|
||
C опц.
RTE-B102 |
50/100
|
50/200
|
50/100
|
50/200
|
50/100
|
50/200
|
50/100
|
50/200
|
||
Режимы сбора данных
|
Комбинирование режимов с повышением разрешения
(интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) |
|||||||||
Арифметические операции
|
Выключены, огибающая, усреднение
|
|||||||||
Система
синхронизации |
Режимы
синхронизации |
Стандартные
|
По импульсу, по глитчу, по длительности, рант, по окну,
по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео |
|||||||
Опционально
|
I2C, SPI, UART/RS-232, LIN, CAN, FlexRay, I2S
|
|||||||||
Чувствительность (задание
гистерезиса системы запуска) |
Устанавливается автоматически или вручную
от 0.1 дел. до 5 дел. |
|||||||||
Операции с
осциллограммами |
Алгебраические категории
|
Математические, логические операции, сравнение,
частотная область, цифровые фильтры |
||||||||
Операции, оптимизированные
на аппаратном уровне |
+, –, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,
FIR, FFT |
|||||||||
Функции
анализа и измерений |
Функции анализа с
аппаратным ускорением |
Спектр, гистограмма, испытания на соответствие маске,
курсор |
||||||||
Функции измерения с
аппаратным ускорением |
Амплитудные измерения, временные измерения
|
|||||||||
Общие
характеристики |
Дисплей
|
Диагональ 10.4" LC TFT цветной сенсорный экран,
разрешение 1024 × 768 |
||||||||
Интерфейсы
|
USB (2 порта тип A, версия 2.0),
USB (2 порта тип- A, версия 3.0), LAN, DVI-D для внешнего монитора, GPIB (опционально) |
|||||||||
Габаритные размеры (Ш-В-Г)
|
427 × 249 × 204 мм
|
|||||||||
Масса (номинально, без опций)
|
8.8 кг
|
Основные параметры осциллографа
Параметр | Значение |
---|---|
Тип | цифровой |
Исполнение | настольный |
Число каналов | 4 |
Полоса пропускания, МГц | 1000 |
