Подробное описание

Отличительной особенностью микросхемы DRV8871, которая выполнена в миниатюрном 8-выводном корпусе, является интегрированный датчик тока и силовые FET ключи (полумостовая схема).

Такое решение позволит не только снизить потери мощности и тепловыделение, присущие системам, использующих внешний резистор в качестве датчик тока, но и упростить схемотехнику проекта, снизить энергопотребление и уменьшить габаритные размеры печатной платы, что критично для такого оборудования как многофункциональные принтеры, бытовая электроника и промышленные приборы.

Дополнительно на модулях установлен LDO регулятор напряжения 5 В TPS7A16, интегральный таймер TLC555, работающий в режиме ШИМ, разъемы для подключения питания и нагрузки, а также потенциометры для регулировки коэффициента заполнения ШИМ и установки порогового значения тока.

Отличительные особенности:

• оценочный модуль на микросхеме DRV8871:
  • полумостовой драйвер электродвигателя:
    • возможность управления одним коллекторным электродвигателем постоянного тока или одной обмоткой шагового двигателя;
  • логические входы для управления полумостовой схемой, возможность управления ШИМ сигналом;
  • пиковый ток на нагрузке 3.6 А;
  • типовое сопротивление открытого канала Rds(on) 565 мОм;
  • интегрированный датчик тока и схема контроля тока;
  • режим пониженного энергопотребления;
  • рабочее напряжение: 6.5 В – 45 В;
  • встроенные защитные функции:
    • блокировка при недостаточном напряжении питания;
    • отключение при перегрузке по току;
    • отключение при перегреве;
    • автоматическое перезапуск после отказа.
• схема питания на микросхеме TPS7A16;
• схема ШИМ генератора на интегральном таймере TLC555;
• контрольные точки для измерений и контроля параметров;
• потенциометр для регулировки коэффициента заполнения ШИМ;
• потенциометр для установки порогового значения тока;
• выбор режима работы с помощью перемычек;
• разъемы для подключения внешнего питания и нагрузки.

Основные параметры

Комплектация:

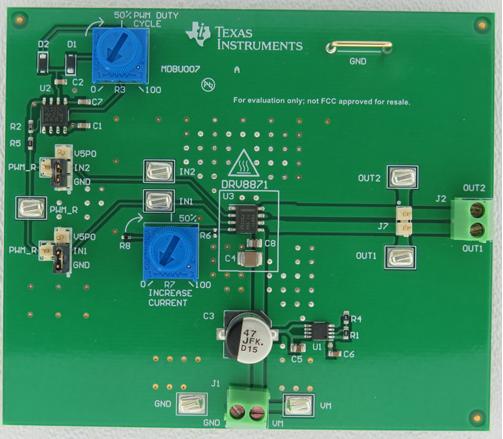

1. Оценочный модуль DRV8871EVM

Принципиальная схема оценочного модуля

Основные параметры набора или платы
