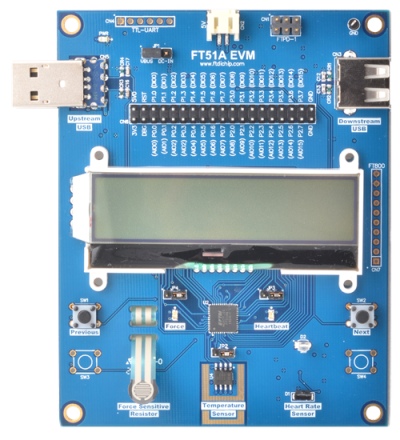

Оценочный модуль FTDI FT51A-EVM

Цены

Подробное описание

Оценочный модуль снабжен богатой периферией и поддерживает каскадное подключение нескольких USB устройств.

Высокопроизводительные 8-разрядные микроконтроллеры FT51A, выполненные на 8051-совместимом ядре и способные работать на частоте 48 МГц, помимо поддержки различных коммуникационных интерфейсов (USB, UART, I2C, SPI, 245 FIFO), снабжены USB концентратором, 8-разрядным АЦП и большим объемом встроенной памяти.

C помощью оценочного модуля FT51A-EVM инженеры смогут познакомится с различными функциями микроконтроллера и лучше понять его функционирование в приложении, в частности возможность одновременной работы с несколькими датчиками. Модуль содержит двухстрочный символьный ЖК индикатор (с RGB подсветкой) и несколько разнотипных датчиков, чтобы продемонстрировать возможность сбора различных данных: аналоговый датчик сердечного ритма (со схемой фильтрации и усиления на выходе), резистивный датчик силы (например, для измерения давления при нажатии пальцем) и цифровой датчик температуры с интерфейсом SPI.

Для программирования и отладки приложений на модуле установлен разъем для подключения программатора-отладчика FTPD-1. Для разработки пользовательских интерфейсов предусмотрена возможность подключения оценочного модуля к дисплейным модулям на графическом контроллере FT800 Embedded Video Engine (EVE).

Модуль поставляется с предустановленной демонстрационной прошивкой.

Отличительные особенности:

• полнофункциональный оценочный модуль для разработки систем сбора данных и управления;
• установлен микроконтроллер FT51A;
  • 8051-совместимое ядро, максимальная тактовая частота 48 МГц;
  • встроенная память 16 Кбайт (память программ/теневое ОЗУ);
  • встроенный периферийный контроллер USB2.0 с детектором заряда батареи совместимый с серией FT12;
  • нисходящий USB порт;
  • UART с расширенным функционалом;
  • I²C контроллер (ведущий/ведомый);
  • SPI контроллер (ведущий/ведомый);
  • 4 встроенный таймера;
  • встроенный ШИМ контроллер;
  • встроенный тактовый генератор;
  • многоканальный 8-разрядный АЦП;
  • до 16 цифровых линий ввода/вывода;
  • встроенный отладчик;
  • напряжение питания 5 В, встроенные LDO регуляторы 3.3 В/1.8 В;
  • ток потребления: 20 мА в активном режиме, 150 мкА – в режиме ожидания.
• установлен двухстрочный символьный ЖК индикатор с интерфейсом I²C и RGB подсветкой;
• установлен цифровой датчик температуры с интерфейсом SPI;
• установлен резистивный датчик силы;
• установлен аналоговый датчик сердечного ритма с выходной схемой фильтрации и усиления;
• пользовательские кнопки и светодиоды;
• два порта USB, возможность каскадирования нескольких USB устройств;
• интерфейс для подключения к дисплейным модулям на контроллере FT800;
• доступ ко всем сигнальным линиям микроконтроллера;
• интерфейс для подключения внешнего программатора-отладчика FTPD-1;
• возможность питания от USB интерфейса или от внешнего источника;
• конфигурирование с помощью перемычек;
• программная поддержка:
  • демонстрационные приложения;
  • работоспособность в ОС Windows 7/8/10.

Основные параметры

Комплектация:

1. Оценочный модуль FT51A-EVM

Руководство пользователя и принципиальная схема

Основные параметры набора или платы

Варианты написания:

FT51AEVM, FT51A EVM
