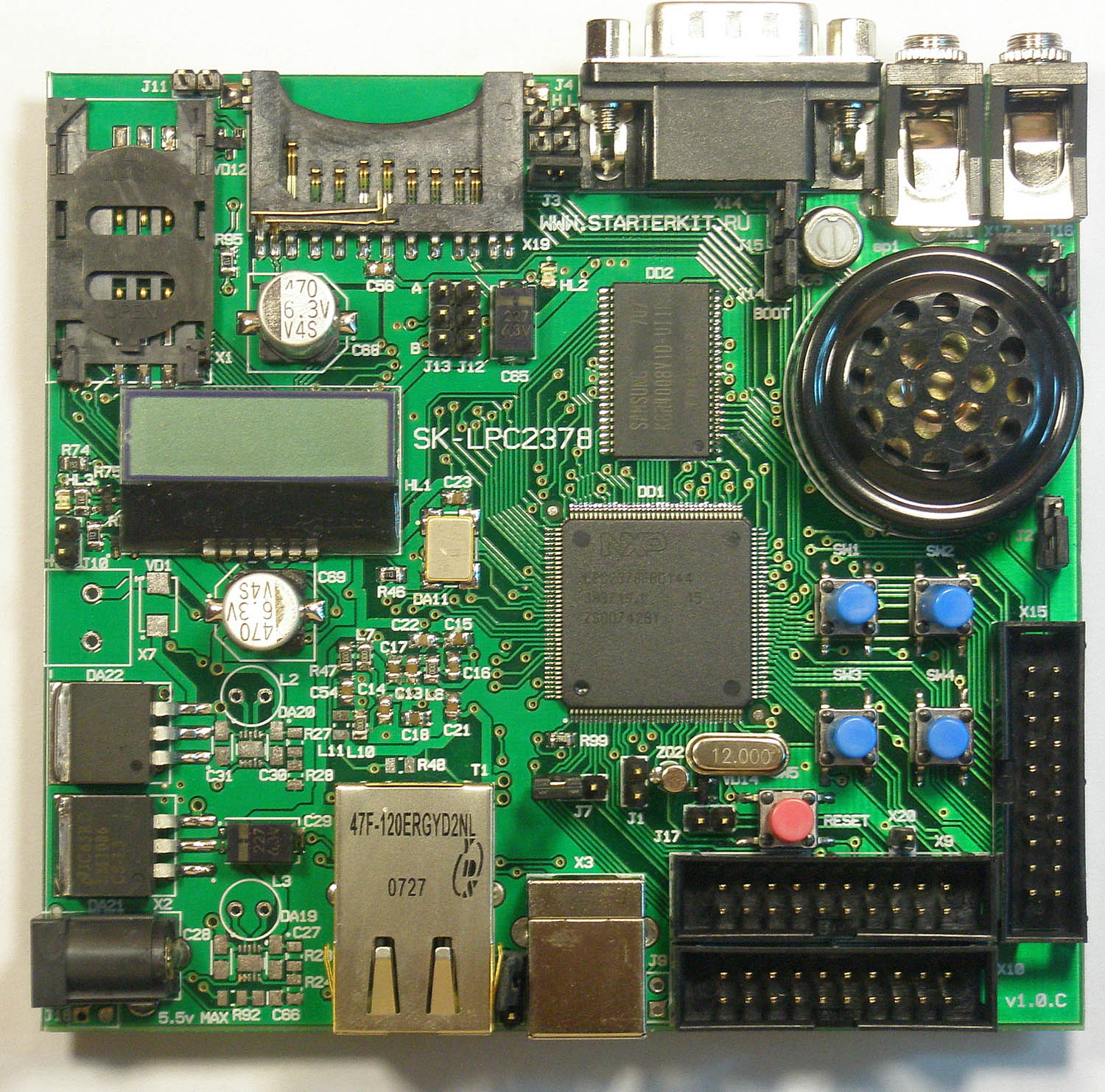

Оценочная плата Starterkit.ru SK-LPC2378

Подробное описание

Выбор этого контроллера не случаен, некоторые архитектурные особенности качественно выделяют его среди своих конкурентов:

• Частота работы ядра 72 МГц
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка SD-карт в "нормальном" режиме (не SPI), что обеспечит наибольшую производительность транзакций.

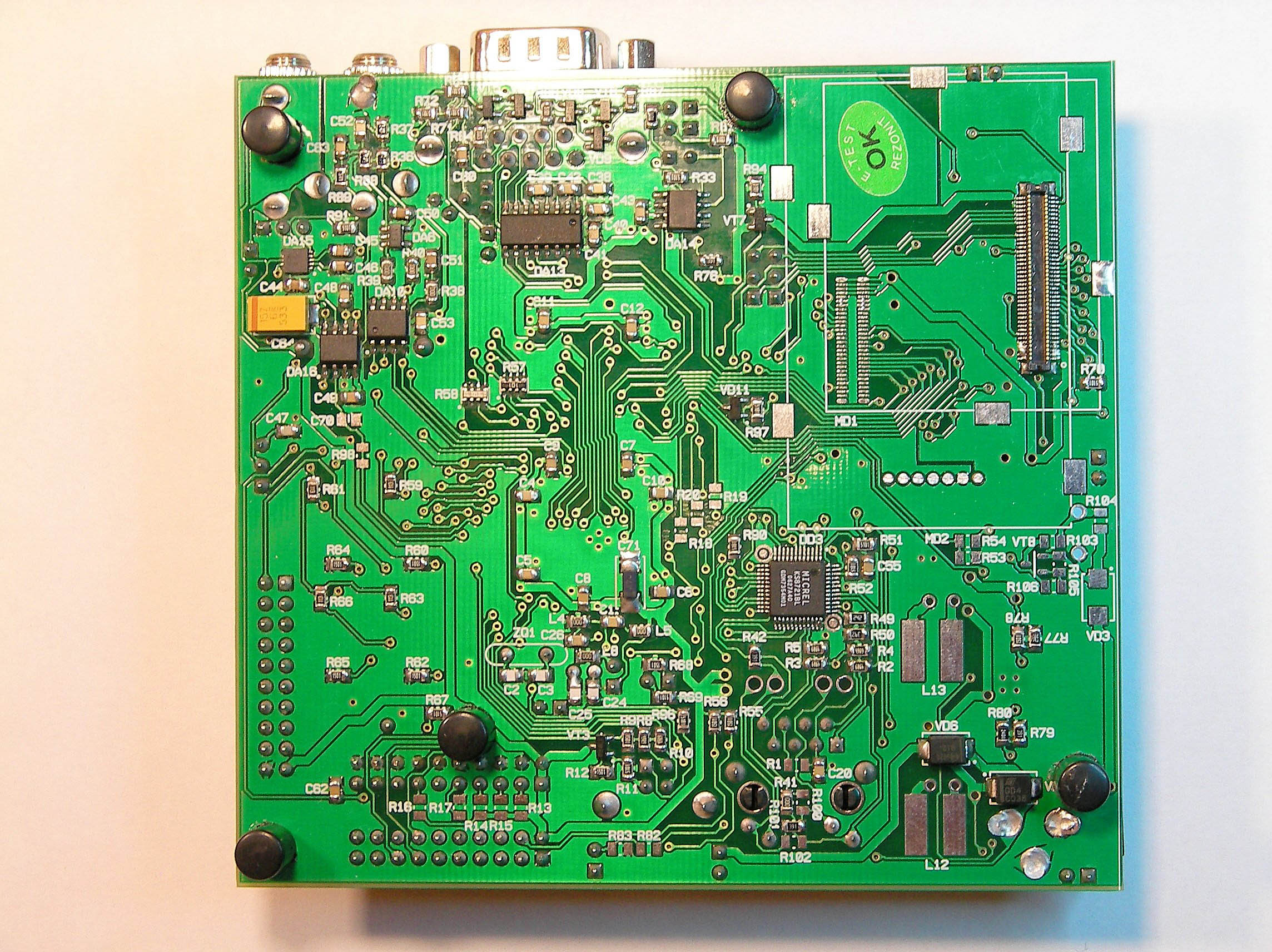

нажмите для увеличения

Подключенная периферия

• Внешнее статическое ОЗУ 512 КБайт, хотя контроллер может адресовать только два банка по 64К, сочлось необходимым поставить более емкостной чип для возможности реализации алгоритмов требующих больших объемов памяти (например работа с изображениями), при этом программисту придется самостоятельно управлять переключением банков.
• Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII.
• USB2.0-full speed, функция (подчиненный).
• CAN PHY.
• RS232 приемопередатчик.
• LCD, (Ampire) TIC48 - недорогой графический ЖКИ 128 х 32 точки, интерфейс I2C, внутренний контроллер PCF8531.

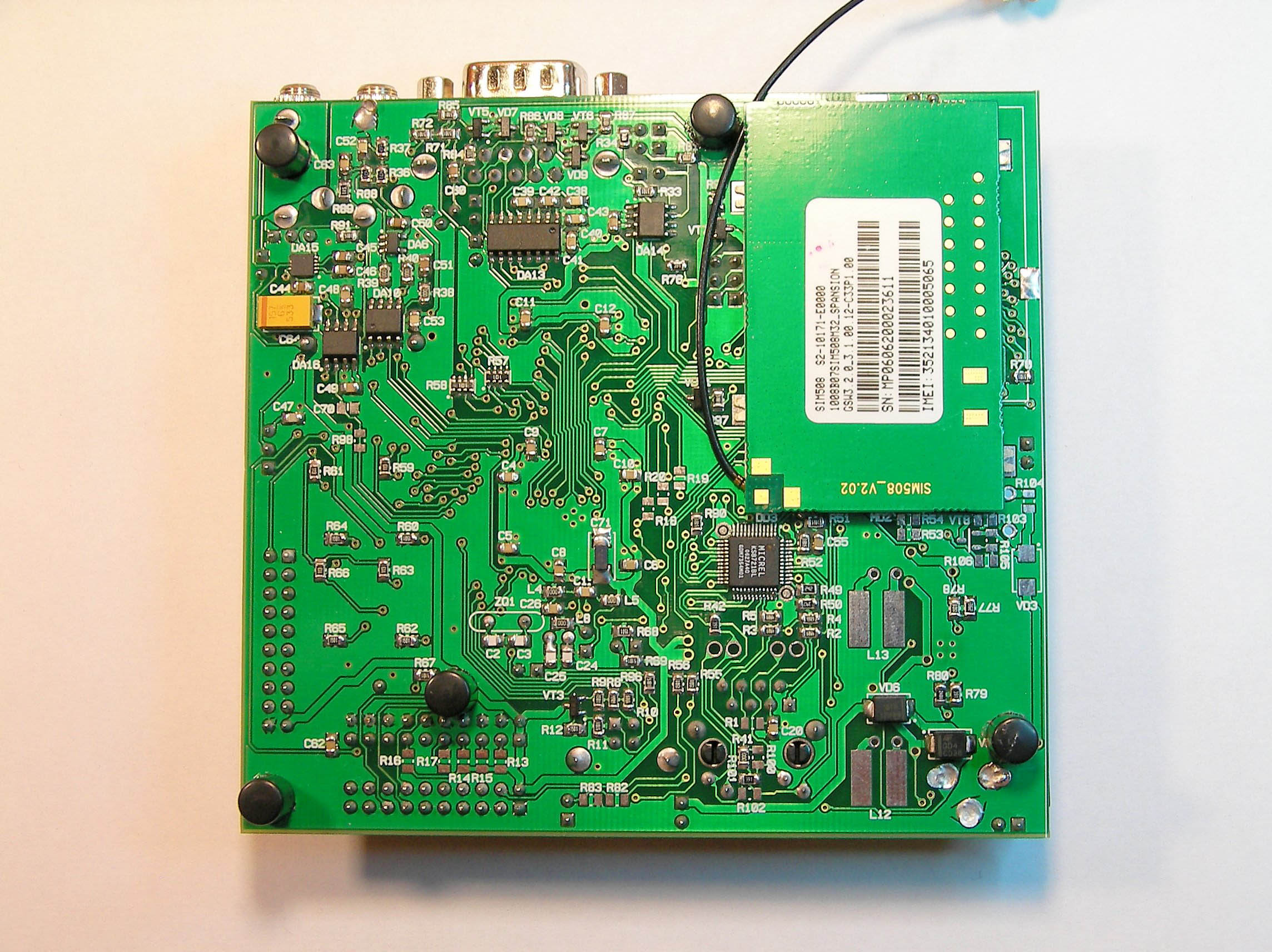

• GSM/GPS. На плату может быть смонтироан либо модуль SIM300 (GSM/GPRS) либо модуль SIM508 (GSM/GPRS/GPS).
• 26 линий PIO выведены на два 20-ти контактных разъема.

Аналоговая часть

• Входной канал. В цепи обратной связи входного операционного усилителя стоит цифровой потенциометр, что позволяет программно регулировать коэффициент усиления (256 позиций), печатная плата имеет возможность регулировки диапазона коэффициента усиления .
• Выходной канал. В качестве ЦАП задействован ШИМ выход микроконтроллера. Для ограничения спектра используется фильтр на переключаемых конденсаторах (MAX7404 - ФНЧ эллиптический 8-го порядка) частота среза которого так же может задаваться микроконтроллером. В качестве услителя мощности использован MAX9700 - усилитель класса D, КПД 94%. Так же выходной аналоговый канал подключен к микрофонному входу GSM модемов.

Система питания

• Стабилизатор питания - TPS63000, высокоэффективный bock-boost DC/DC преобразователь, что позволяет запитывать плату от 2-3 NiCd/NiMh или литиевых аккумуляторов.
• Имеется возможность заряда аккумуляторов.
• Возможность использовать питание от шины USB.
• Печатная плата так же содержит посадочные места под линейные стабилизаторы для варианта платы без автономного питания.

Программирование/отладка

• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика
• Загрузка через серийный порт

Демо и приложения

• NicheLite - ОС со встроенным TCP/IP стеком
• EasyWeb - WEB сервер, ничего лишнего (15 Кбайт)
• Порт FreeRTOS
• Тест работы GSM модема
• Тест работы GPS приемника
• Тест CAN
• Проект виртуального COM порта через USB

Комплектация поставки

В комплекте с платой поставляется кабель для подключения к COM порту PC, диск с материалами и исходными текстами тестов и демо.
Плата имеет следующие варианты компоновки:

• SK-LPC2378-S508DC - рассчитана на установку модема SIM508 с возможностью запитываться (и заряжать) от аккумуляторов.
• SK-LPC2378-S508LD - рассчитана на установку модема SIM508, питание от линейных LowDrop стабилизаторов.
• SK-LPC2378-S300DC - рассчитана на установку модема SIM300 с возможностью запитываться (и заряжать) от аккумуляторов.
• SK-LPC2378-S300LD - рассчитана на установку модема SIM300, питание от линейных LowDrop стабилизаторов.
