Демонтажная станция Hakko 475

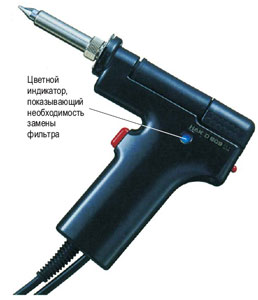

- Демонтажный пистолет HAKKO 809 (24 В)
- Мощный компрессор 700 мм рт.
Подробное описание
ст
Система подачи тепла
В обычных системах для демонтажа передача тепла осуществляется неэффективно из-за малого, но оказывающего значительное влияние воздушного зазора между нагревательным элементом и наконечником. Для преодоления этого теплового барьера температуру нагревающего элемента приходится увеличивать до значений, при которых существует реальная возможность повреждения многослойных печатных плат. Поскольку в демонтажном пистолете HAKKO 809 отсутствует воздушный зазор между нагревательным элементом и наконечником, передача тепла в нем осуществляется более эффективно с минимальными потерями в наконечнике, что обеспечивает безопасное и эффективное удаление припоя даже при относительно низких рабочих температурах.
Система всасывания
Для удаления припоя из узких отверстий многослойных печатных плат требуется быстрое и сильное всасывание. Устройство для демонтажа HAKKO 474 оборудовано мощным насосом, который обеспечивает давление 350 мм рт. ст. через 0.1 секунды после запуска и 500 мм рт. ст. через примерно 0.3 секунды, при измерении у входного отверстия наконечника. Это делает HAKKO 474 значительно более мощным устройством, чем существующие системы для демонтажа. Для устройства HAKKO 475, в котором используется сжатый воздух, максимальная величина давления составляет 700 мм рт. ст.
Безопасность
Устройства HAKKO 474 и HAKKO 475 изготовлены из антистатических материалов; их специальная конструкция предотвращает повреждение печатных плат и компонентов, вызванное электростатическим разрядом. Кроме того, нагревательный элемент и двигатель включаются и выключаются при помощи схемы пересечения нулевого уровня для исключения выбросов напряжения. Наконец, изолирующий трансформатор полностью развязывает выходную цепь от сети питания.
Потенциал наконечника относительно земли < 2 мВ (типичное значение 1,2 мВ) Сопротивление между наконечником и землей < 2 Ом

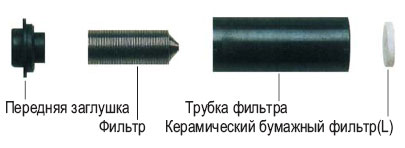

Двойной фильтр
Пружинный фильтр и фильтр из керамической бумаги с высокой поглощающей способностью эффективно ограничивают количество припоя и флюса, попадающее в насос.

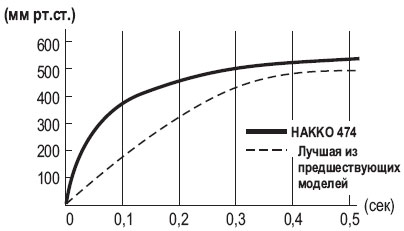

ГРАФИК УСТАНОВЛЕНИЯ ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ

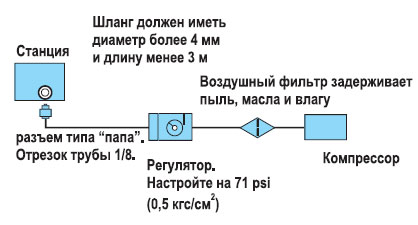

СХЕМА ПОДКЛЮЧЕНИЯ
Устройство для демонтажа HAKKO 475 в антистатическом исполнении использует внешний воздушный компрессор. Обеспечивает повышенное давление вакуума и эффективность всасывания.
УСЛОВИЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ:
Сопротивление изоляции: измерялось как сопротивление между наконечником и выводом нагревательного элемента при помощи измерителя сопротивления изоляции постоянного тока на напряжение 500 В. Внимание: сопротивление изоляции не может быть измерено как сопротивление между наконечником и шнуром питания, поскольку трансформатор изолирует нагревательный элемент, подключенный к вторичной обмотке, от сети питания, которая подключается к первичной обмотке.
Напряжение утечки: измерялось как напряжение между наконечником и заземляющим контактом при температуре 480 °C с помощью милливольтметра переменного тока.
Внимание: прежде чем выполнять измерения, следует убедиться в том, что устройство заземлено.
Характеристики устройства могут меняться без предупреждения.
Сменные наконечники
| Номер | Диаметр A | Диаметр B |
| A1002 | 0,8 | 1,8 |
| A1003 | 1,0 | 2,0 |
| Номер | Диаметр A | Диаметр B |
| A1004 | 0,8 | 2,3 |
| A1005 | 1,0 | 2,5 |
| A1006 | 1,3 | 3,0 |
| A1007 | 1,6 | 3,0 |
| Номер | Название / Характеристики |
| B2073 | Труба для фильтра с фронтальным держателем и фильтрами |
| A1009 | Фильтр из керамической бумаги (S), 10 шт. |
| A1033 | Фильтр из керамической бумаги (L), 10 шт |
| A1030 | Пружинный фильтр, 10 шт. |
| A1313 | Нагревательный элемент 24 В, 50 Вт |
| A1028 | Силиконовая смазка |
| A1042 | Чистящая губка |
| A1002 | Наконечник S диаметром 0.8 мм |
| A1003 | Наконечник S диаметром 1.0 мм |
| A1004 | Наконечник диаметром 0.8 мм |
| A1005 | Наконечник диаметром 1.0 мм |
| A1006 | Наконечник диаметром 1.3 мм |
| A1007 | Наконечник диаметром 1.6 мм |
| B1215 | Чистящая игла для нагревательного элемента |
| B1086 | Чистящая игла для наконечника с диаметром 0.8 мм |
| B1087 | Чистящая игла для наконечника с диаметром 1.0 мм |
| B1088 | Чистящая игла для наконечника с диаметром 1.3 мм |
| B1089 | Чистящая игла для наконечника с диаметром 1.6 мм |
| B1302 | Чистящее сверло для наконечника с диаметром 0.8 мм |
| B1303 | Чистящее сверло для наконечника с диаметром 1.0 мм |
| B1304 | Чистящее сверло для наконечника с диаметром 1.3 мм |
| B1305 | Чистящее сверло для наконечника с диаметром 1.6 мм |
| Станция | ||
| Название модели | Hakko 475 | |
| Потребляемая мощность | 100 Вт | 70 Вт |
| Выходное напряжение | 24 В переменного тока | 24 В переменного тока |
| Генератор вакуума | Вакуумный насос с двойным цилиндром | Насос эжекторного типа |
| Давление вакуума (макс.) | 600 мм рт. ст. | 700 мм рт. ст. |
| Скорость всасывания | 15 л/мин | 28 л/мин |
| Потенциал наконечника относительно земли | < 2 мВ (типовое значение 1.2 мВ) | < 2 мВ (типовое значение 1.2 мВ) |
| Сопротивление между наконечником и землей | < 2 Ом | < 2 Ом |
| Давление воздуха в подключаемом источнике | - | 5.0 кгс/см2 |
| Потребление сжатого воздуха | - | 46 л/мин |
| Внешние габариты (ширина, высота, глубина) | 165 x 135 x 260 мм | 165 x 135 x 260 мм |
| Вес | Около 3,8 кг | Около 3,0 кг |
| Демонтажный пистолет | ||
| Название модели | HAKKO 809 | |
| Потребляемая мощность | 50 Вт (24 В переменного тока) | |
| Температура | 380 – 480 °C | |
| Внутренний диаметр наконечника | 1,0 мм (наконечник S, стандартный) | |
| Внешние габариты (ширина, высота) | 135 x 174 мм | |
| Вес (без учета шнура и шланга) | Около 200 г | |
