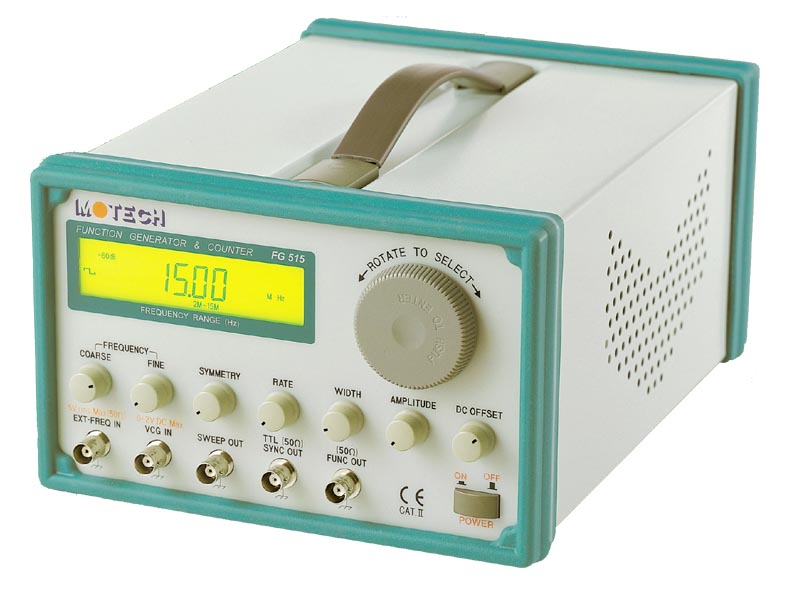

Генератор сигналов Motech FG-515

Характеристики

Параметры

Значения

Выходные параметры

Частотный диапазон

0.2…2 Гц / 2…20 Гц / 20…200 Гц /
0.2…2 кГц / 2…20 кГц / 20…200 кГц /
0.2…2 МГц / 2…15 МГц

Дискретность установки

4 разряда

Погрешность установки

± 0.01 % (до 100 кГц)

Выходной уровень

-5…5 Впикна 50 Ом (-10…10 Впикбез нагрузки)

Аттенюатор

0 / 20 / 40 /60 дБ; плавно 0…20 дБ

Постоянное смещение

-5…5 В на 50 Ом (-10…10 В без нагрузки)

Асимметрия формы

20…80 % (до 1 МГц) 40…60 % (до 10 МГц)

Выходной импеданс

50 Ом (± 5 %)

Синусоидальный сигнал

Коэффициент гармоник

< 1 % (< 100 кГц)
< -30 дБ (100 кГц…2 МГц)
<- 25 дБ (> 2 МГц)

Прямоугольный
сигнал

Длительность фронта/среза

< 15 нс (-5…5 В, 50 Ом)

Неравномерность и выбросы

< 5 % Впик-пик(-5…5 В, 50 Ом)

Треугольный и
пилообразный сигнал

Коэффициент нелинейности

< 1 % (до 100 кГц)

Свипирование по частоте

Режимы свипирования

Линейное или логарифмическое

Глубина свипирования

1 : 10 (в пределах поддиапазона)

Цикл свипирования

10 мс…5 с (100 Гц…0.2 Гц)

Синхровыход
(ТТЛ импульсы)

Выходной импеданс

50 Ом (± 2 %)

Частотный диапазон

ТТЛ импульсы: 0.2 Гц…90 МГц

Вход внешнего
управления частотой

Выходной импеданс

2 кОм (± 1 %)

Глубина регулирования

1 : 10 при входном уровне 0…1.8 В

Частотомер

Диапазон измерения

Частота: 0.2 Гц…100 МГц
(100 МГц…2 ГГц - опция)
Период: 0.2 с…10 нс

Дискретность измерения

7 Ѕ разрядов (формат индикации 7)

Погрешность измерения

± (25 ppm + 5 ед. счета)

Измерительный вход

Чувствительность: -22 дБм (до 75 МГц);

-15 дБм (до 100 МГц) ;
(-10 дБм /100МГц…2ГГц – опция)
Аттенюатор: х1 (выкл), х20 (вкл)
Фильтр: ФНЧ (вкл. / выкл.)

Опорный генератор

Частота: 10 МГц
Нестабильность: ± 25 ppm (23.5 °С ± 5 °С)

Опорный генератор
ТСХО (опция)

Тип: ТСХО (с температурной компенсацией)
Частота: 10 МГц
Нестабильность: ± 2.5 ppm.
