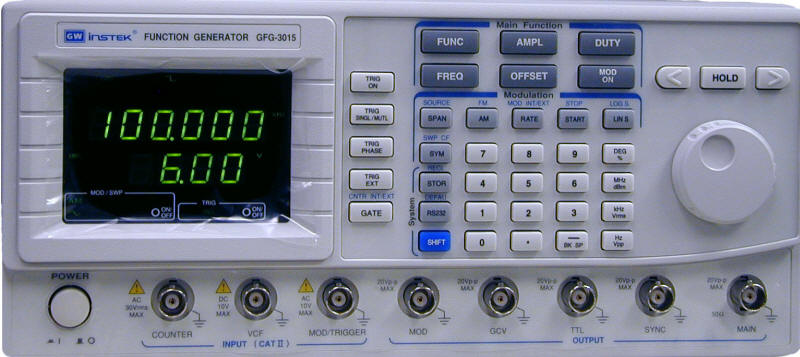

Генератор сигналов Good Will GFG-3015

Характеристики

Параметры

Значения

Выходные параметры

Частотный диапазон

10 мГц...15 МГц, 8 диапазонов с автовыбором

Погрешность установки

± (0.02 % + 5 ед. счета)

Разрешение

10 мГц (0,01 Гц...1.5 кГц);
0.1 Гц (0.150 ...15 кГц);
1 Гц (1.5...150 кГц);
10 Гц (0.015 ...1.5 МГц);
100 Гц (0.15...15 МГц)

Выходной уровень

0,01...10 B_{пик-пик} (cp. кв., дБм) на 50 Ом,
разрешение 10 мВ

Погрешность установки

±3% (10 Гц...1 МГц);
±10% (1 ...15 МГц)

Выходное сопротивление

50 (±10%) Ом

Постоянное смещение

-5...5 В (± 3 %) на 50 Ом,
разрешение 10 мВ

Регулировка коэф. заполнения

-80...20...80 % (± 1 %), частота до 1 МГц,
разрешение 1 %

Синусоида

Коэффициент гармоник

< 0.5 % (-46 дБс) 10 Гц... 100 кГц
<-30 дБс до 15 МГц

Треугольник

Нелинейность формы

< 1% во всем диапазоне амплитуд
на частоте 100 Гц

Меандр

Асимметрия формы

± (1% от периода + 3 нс)

Время нарастания/спада

< 18 нс

Модуляция

Виды модуляции

AM, ЧМ, свиппирование,
синхрозапуск (внутр./внеш.),
стробирование (определяется
видом модуляции)

Модулирующий сигнал

Синус, меандр, треугольник, пила,
асимметричные импульсы

Частота модуляции

10 мГц...10 кГц (± 1 ед. счета),
разрешение 0.01 /1 /100 Гц

Уровень модуляции

> 1 В_{пик-пик.} на 10 кОм

AM

Коэффициент AM

0...100%

Частота модуляции

Внутренняя: 10 мГц...10 кГц;
Внешняя: 0...1 МГц

Полоса несущей (-3 дБ)

100 Гц...5 МГц

Внешняя AM

< 10 В_{пик-пик} при коэф. модуляции 100 %

ЧМ

Девиация

0...±15%

Частота модуляции

Внутренняя: 10 мГц...10 кГц;
Внешняя: 0...50 кГц

Внешняя ЧМ

< 5 В_{пик-пик} при девиации 15 %

Свипирование

Диапазон свипирования

10 мГц...15 МГц, 8 диапазонов

Глубина свипирования

Не менее 100:1

Частота свипирования

10 мГц...10 кГц

Режимы свипирования

Линейное и логарифмическое

Выходное напряжение

0...5 В_{пик-пик} на 10 кОм

Синхрозапуск

Фаза пуск-стоп

90...260°

Частота синхросигнала

100 мГц...10 кГц

Частота несущей

100 мГц...1 МГц (возможно до 10 МГц)

Внешняя несущая

0...1 МГц, уровень ТТЛ

Внешнее управление
частотой

Входное напряжение

0...10 (± 1) В, глубина регулировки 100:1

Входное сопротивление

10 кОм

Частотомер

Частотный диапазон

Внутренняя/внешняя (5 Гц...150 МГц)
(± 2 х 10^-5 +1 ед.)

Макс. разрешение

100 нГц (частота 0.1 Гц);
1 Гц (частота 100 МГц)

Нестабильность кварца

± 2 х 10^-5 (23 ± 5 °С)
после 30 мин прогрева

Входной импеданс

1 МОм/ 150 пФ

Чувствительность

<= 35 мВ_ср.кв (до 100 МГц),
<= 45 мВ_ср.кв. (> 100 МГц)
