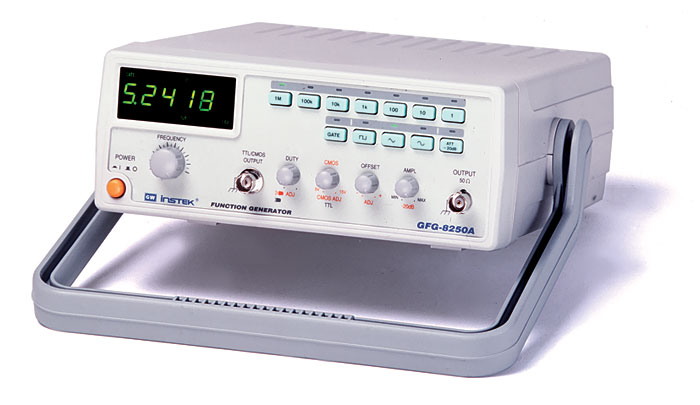

Генератор сигналов Good Will GFG-8250A

Характеристики

Параметры

Значения

Основные выходные
параметры

Частотный диапазон

0.5 Гц ... 5 МГц (7 диапазонов)

Погрешность установки

±(5% + 1 Гц)

Амплитуда

> 10 В (на 50 Ом)

Выходное сопротивление

50 Ом

Аттенюатор

2×(минус 20 дБ ± 1 дБ)
с плавной регулировкой

Постоянное смещение

±5 В (на 50 Ом)

Асимметрия формы

0.2...0.8 (1 МГц) - плавно регулируется

Дисплей

6-разрядный, СД-индикаторы

Синусоидальный сигнал

Коэффициент гармоник

< 1.2% при максимальной
амплитуде (0.5 Гц ...100 кГц);
<30 дБ (100 кГц...5 МГц)

Неравномерность формы

< 0.3 дБ. (0.5 Гц...500 кГц);
< 1.0 дБ. (500 кГц...5 МГц)

Треугольный сигнал

Нелинейность

< 2% (0.5 Гц...100 кГц);
< 5% (100 Гц...5 МГц)

Прямоугольный сигнал

Асимметрия импульсов

±2% (1 Гц... 100 кГц)

Время нарастания/спада

< 50 нс (макс. уровень, 50 Ом)

КМОП-выход

Выходной уровень

От (4 ±1) В до (14.5 ±0.5) В
с плавной регулировкой

Время нарастания / спада

< 120 нс

ТТЛ-выход

Выходной уровень

>ЗВ

Коэффициент нагрузки

20 ТТЛ-элементов

Время нарастания/спада

< 25 нс

Внешнее управление
частотой

Входное напряжение

0...(10±1) В

Входное сопротивление

10 кОм

Частотомер

Частотный диапазон

0.5 Гц...5 МГц (внутренняя) /
5 Гц...150 МГц (внешняя) (±10-5)

Разрешение

10 нГц для предела 1 Гц;
0.1 Гц для предела 100 МГц

Стабильность опорн. ген-ра

±10-5 (23°С ± 5°С) после 30 мин. работы

Входной импеданс

1 МОм/150 пФ

Чувствительность

< 35 мВ (5 Гц...100 МГц),
< 45 мВ (100 МГц...150 МГц)
