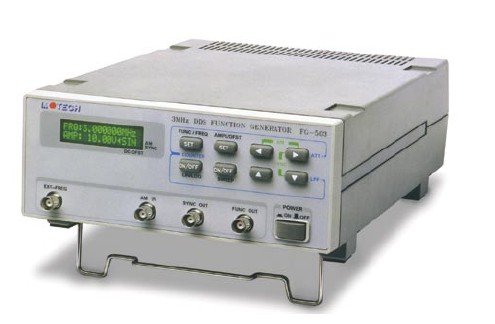

Генератор сигналов Motech FG-503

Характеристики

Параметры

Значения

Частота
выходного сигнала

Диапазон установки

10 мГц...З МГц (синус, меандр),

10 мГц...20 кГц (треугольник, пила)

Дискретность установки

10 мГц или 7 разрядов

Погрешность установки

± (5 × 10^-5) через 20 мин после включения,
18 °С...28 °С

Температурн.

нестабильность

± (5 × 10^-6) на 1 °С

Уровень
выходного сигнала

Диапазон установки

20 мВ...10 В_{пик-пик} на 50 Ом

40 мВ...20 В_{пик-пик} без нагрузки

Погрешность установки

± (1 % + 5 мВ) (синус, меандр)
± (3 % + 10 мВ) (треугольник, пила)

Дискретность установки

1 мВ

Неравномерность амплитуды

± 1 %(< 100 кГц);
± 1.5% (100 кГц... 1 МГц);
± 2 % (1...3 МГц)

Постоянное смещение

Смещение без нагрузки (Vcm)

(V + |Vсм|) ≤ 10 В, вых. уровень 1 В ≤ V ≤ 10 В;

(V + |Vсм|) ≤ 1 В, вых. уровень 100 мВ ≤ V < 1 В;

(V + |Vсм|) ≤ 100 мВ, вых. уровень V < 100 мВ

Смещение при
нагрузке 50 Ом (Vcm)

(V + |Vсм|) ≤ 5 В, вых. уровень 1 В ≤ V ≤ 10 В;

(V + |Vсм|) ≤ 1 В, вых. уровень 100 мВ ≤ V < 1 В;

(V + |Vсм|) ≤ 100 мВ, вых. уровень V < 100 мВ

Погрешность установки

± (2 % + 2 мВ)

Синусоидальный
сигнал

Уровень гармоник

Минус 60 дБ (0...20 кГц)
Минус 50 дБ (20...100 кГц)
Минус 45 дБ (100 кГц...1 МГц)
Минус 40 дБ (1...3 МГц)

Прямоугольный сигнал

Длительность фронта/среза

<35 нс

Выбросы

< 1 %

Треугольный и
пилообразный сигнал

Длительность фронта/среза

100 нс

Коэффициент нелинейности

< 0.1 %

Свипирование

Режимы свипирования

Линейное или логарифмическое

Глубина свипирования

1 : 400 или программируется через интерфейс

Цикл свипирования

10 с или программируется через интерфейс

Установка параметров

По умолчанию: f_старт = f_вых/20; f_стоп = f_вых×20
Через интерфейс: установка f_старт, f_стоп

Частотомер (опция)

Режимы счета

Внешняя частота, коэффициент
заполнения ТТЛ импульсов

Диапазон частот

Диапазон I: 10.000000 Гц...60.00000 МГц
Диапазон II: 60.00000 МГц...2.000000 ГГц

Дискретность измерения

7 разрядов

Погрешность измерения

± (10^-6 + 5 ед. счета)

Чувствительность

50 мВ_ср.кв (диапазон I);
40 мВ_ср.кв (диапазон II)

Опорный генератор

Частота: 12.8 МГц (± 2.5 × 10^-6)
Нестабильность: ± 10^-6/ год, (25 ± 5) °С
Тип: ТСХО (с температурной компенсацией)

Коэффициент заполнения

Уровень: ТТЛ

Погрешность: ±2% (10 Гц...100 кГц);
±2.5% (0.1...1 МГц)

Выход

Выходной импеданс

50 Ом (± 5 %)

Защита выхода

≤ 20 В_пик.
