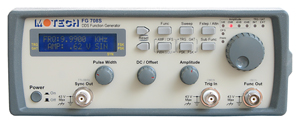

Генератор сигналов Motech FG 708S

Характеристики

Значения

Характеристики
частот

Синус, прямоугольник, синхровыход,
импульсы : 100 мГц … 8 МГц

Треугольник : 100 мГц … 1 МГц

DC : ±10 В на холостом ходу
+5 В на нагрузке 50 Ом

Разрешение по частоте

100 мГц или 6 разрядов дисплея

Выходной импеданс

50 Ом ±15%

Амплитуда

1 мВ п-п … 20 В п-п (на холостом ходу),
0.5 мВ п-п … 10 В п-п (на нагрузке 50 Ом)

Разрешение

3 разряда, 1 мВ мин.

(зависит от ослабления)

Точность

1% тип., измерена на синусоиде 1 кГц,
9 Вп-п на нагрузке 50 Ом

Ослабление выхода

0 дб, –20 дб, –40 дб, –60 дб

DC смещение, выход DC

±10 В на холостом ходу, ±5 В на нагрузке 50 Ом

Разрешение

3 разряда, 1 мВ мин. (зависит от ослабления)

Точность

1% ±5 мВ в режиме DC

Уровень гармоник
синусоидального сигнала

DC … 100 кГц < –55 dBc тип.

100 кГц … 1 МГц < –45 dBc тип.

1 МГц … 8 МГц < –35 dBc тип.

Паразитные сигналы (не гармонические)

DC … 1 МГц < –55 dBc тип.

Общий уровень нелинейных искажений

DC … 100 кГц < 0.3%

Прямоугольный сигнал

Время нарастания / спада < 12 нс
при 10 Вп-п на нагрузке 50 Ом;
Выброс < 5% от 10 Вп-п на нагрузке 50 Ом

Генератор импульсов

Диапазон частот : 200 мГц …8 МГц

Амплитуда : 0 … 10 В / 0 ... –10 В / ±10 В

Скважность : 200 мГц … 5 МГц : 20% … 80%

                : 5 МГц … 8 МГц : 40% … 60%

Линейность треугольного сигнала

99% на частотах до 100 кГц

Свипирование
( линейное / логарифмическое)

Начальная частота,
конечная частота и шаг свипирования.
Тип свипирования : вверх/вниз, вниз/вверх

Синхровыход

Выходные уровни:
низкий < 0.6 В на нагрузке 0 Ом
высокий > 1 В на нагрузке 0 Ом

Диапазон частот : 100 мГц …8 МГц
Выходной импеданс : 50 Ом

FSK

Функция : синус, прямоугольник или треугольник

Диапазон частот : 100 мГц …8 МГц

Внутренняя частота модуляции : 400/1000 Гц

Источник : внутренний / внешний

PSK

Функция : синус, прямоугольник или треугольник

Диапазон частот : 100 мГц …8 МГц

Внутренняя частота модуляции : 400/1000 Гц

Установка фазы : 0.000 … 360.0°

Источник : внутренний / внешний

Внешний запуск

Запуск : ручной / внешний
Диапазон установки основной частоты :
100 мГц … 100 кГц

Стробирование

Строб : ручной / внешний

Диапазон установки основной частоты :
100 мГц … 8 МГц
