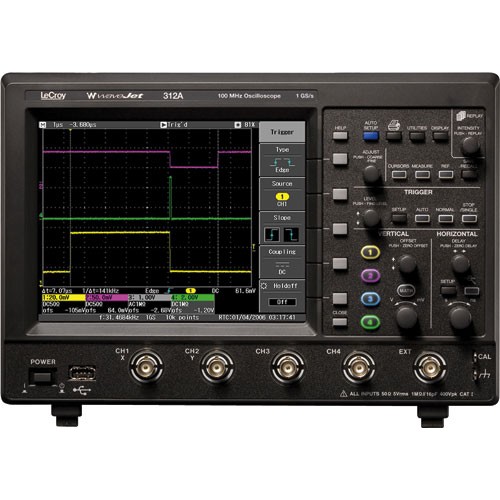

Осциллограф LeCroy WJ 312A
Осциллограф серии WaveJet A
WaveJet 332-A | по запросу | ||
WAVEJET 324-A Teledyne LeCroy | по запросу | ||
WAVEJET 322-A Teledyne LeCroy | по запросу | ||
WAVEJET 332-A Teledyne LeCroy | по запросу |
Подробное описание
- Частота дискретизации 1 ГГц на канал
- Эквивалентная частота дискретизации 100 ГГц
- Объем памяти 500 кб на канал
- Авто- и курсорные измерения (26 параметров)
- Режим «покадровой» регистрации (запись и воспроизведение до 1024 кадров), ZOOM (растяжка 1:1000), пиковый детектор (от 1 нс)
- Максимальная скорость сбора 3600 осциллограм/с
- Автоматическое детектирование пробников
- Сохранение до 5 осциллограмм и 5 профилей настроек
- Выделение ТВ строки (PAL/SECAM, NTSC)
- Порт USB на передней панели (сохранение данных)
- Интерфейс USB на задней панели (дистанционное управление)
- Опционально: LAN, GPIB
- ЖК-дисплей цветной (TFT), разрешение 640×480 (VGA), диагональ19 см
- Напряжение питания 100…240 В(±10 %), 50 Гц
- Габаритные размеры 190 × 285 × 102 мм
- Масса 3.2 кг
- Гарантия 3 года
Технические характеристики осциллографов серии WaveJet A
Характеристики |
Параметры |
WJ312A / 314A |
WJ 322A / 324А |
WJ 332A / 334А |
WJ 352A / 354А |
Канал вертикального |
Число каналов |
2/4 |
2/4 |
2/4 |
2/4 |
Полоса пропускания (-3 дБ) |
100 МГц |
200 МГц |
350 МГц |
500 МГц |
|
Коэф. отклонения (Коткл) |
2 мВ/дел...10 В/дел |
2 мВ/дел...10 В/дел 2 мВ/дел...2 В/дел (50 Ом) |
|||
Погрешность установки Коткл |
±1.5% |
||||
Время нарастания |
< 3.5 нс |
< 1.8 нс |
< 1 нс |
< 0.7 нс |
|
Входной импеданс |
1 МОм/16 пФ |
1 МОм/16 пФ; 50Ом± 1.5% |
|||
Макс. входное напряжение |
400 В при 1 МОм и пробнике ×10; 5 В при 50 Ом |
||||
Канал горизонтального |
Коэф. развертки (Кразв) |
5 нс-50 с/дел |
2 нс-50 с/дел |
1 нс-50 с/дел |
500 пс-50 с/дел |
Погрешность установки Кразв |
0.0005% | ||||
Синхронизация |
Источники синхросигнала |
Каналы 1, 2, 3, 4, внешний |
|||
Режимы запуска развертки |
Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM) |
||||
Виды синхронизации |
Фронт, длительность, ТВ-глитч, по событию, видео |
||||
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
|||
Макс. частота дискретизации |
1 ГГц |
2 ГГц (при объединении) | |||
Эквив. частота дискретизации |
до 100 ГГц на канал |
||||
Интерполяция |
Линейная, Sin X /X |
||||
Объем памяти |
500 Кб на канал |
||||
Режимы сбора данных |
Выборка, пик. детектор (> 1 нс); усреднение (2 /... / 512); накопление; однократный запуск, самописец (от 50 мс/дел) |
||||
Курсорные измерения |
Ручной режим |
∆U; ∆Т; 1/∆Т |
|||
Автоматические измерения |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое. выбросы на вершине и в паузе |
|||
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса. +/- скважность, задержка |
