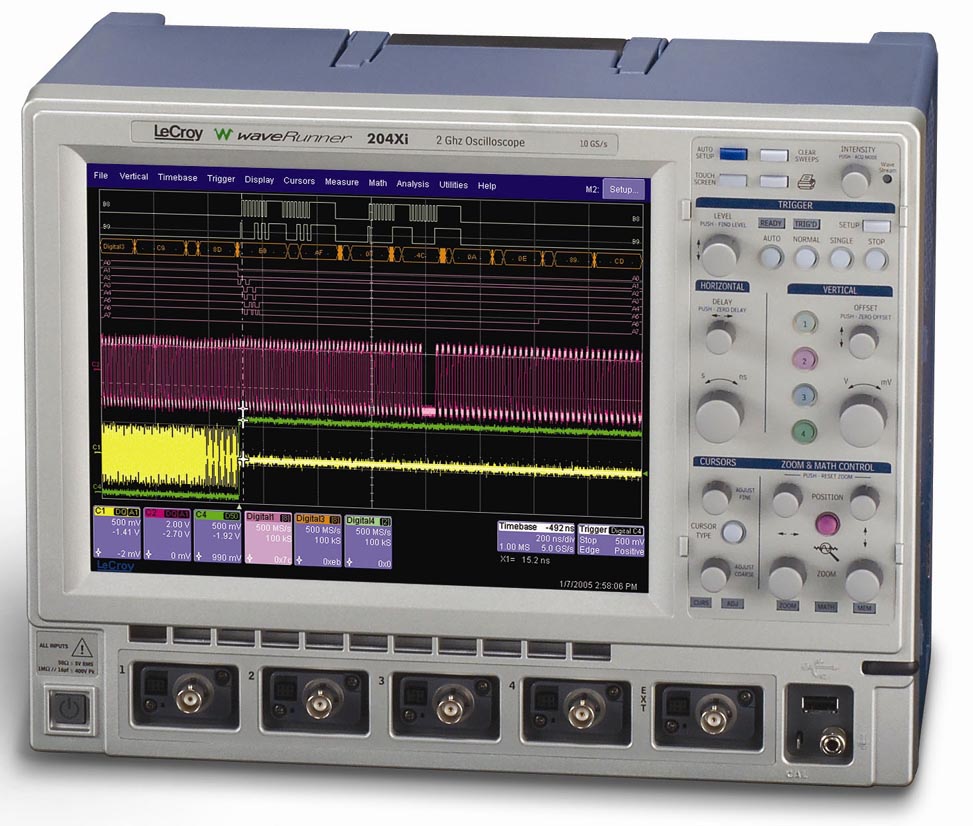

Осциллограф LeCroy WR 104Xi

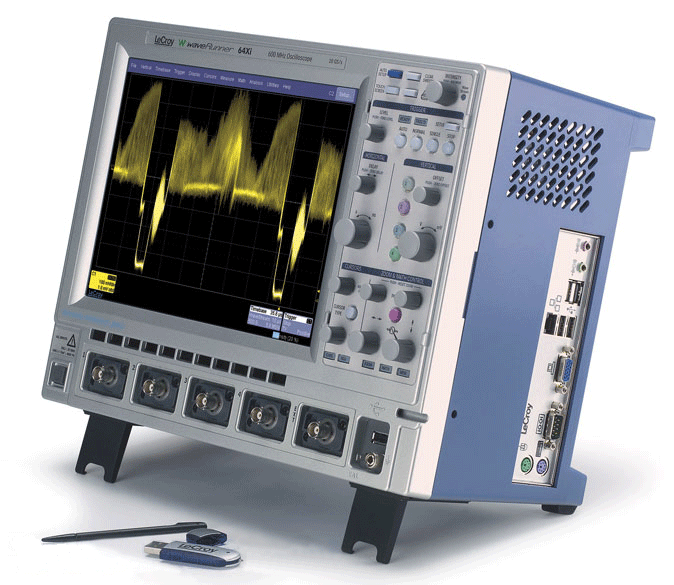

Осциллографы серии WaveRunner Xi
Подробное описание
- Частота дискретизации 5 ГГц (10 ГГц при объединении каналов)
- Объем памяти на канал 10 Мб (опция 25 Мб при объединении каналов)
- Большая скорость обновления экрана - технология WaveStream
- Режим поиска аномалий в длинной записи по 18 условиям - WaveScan
- Авто- и курсорные измерения, функции математического анализа
- Интеллектуальная система синхронизации (опция синхронизации и декодирования по сигналам шин CAN, I2C, SCPI)
- Возможность интеграции с пакетами MathCad, MatLab, Excel
- Поддержка программных опций по анализу мощности (PMA2), анализу джиттера (JTA2), цифровой фильтрации (DPF), анализу телекоммуникационных масок и глазковых диаграмм (PMT и SDM)
- Поддержка аппаратных опций: логического анализатора MS-32 и пробников LeCroy
- «Открытая» платформа на базе ОС WIN XP
- Большой цветной ЖКИ (26 см) при малых габаритах
- Габариты 260 × 340 × 152 мм
- Вес 6.8 кг
Технические характеристики осциллографов серии WaveRunner Xi
|
|
WR 44Xi |
WR 62Xi, |
WR 104Xi |
WR 204Xi |
|
|
Канал |
Число каналов |
4 |
2/4 |
4 |
4 |
|
Полоса пропускания (-3 дБ) |
0…400 МГц |
0…600 МГц |
0…1000 МГц |
0…2000 МГц |
|
|
Время нарастания |
875 пс |
625 пс |
450 пс |
225 пс |
|
|
Ограничение полосы |
20, 200 МГц |
||||
|
Коэф. отклонения (Коткл.) |
Вх. сопр. 50 Ом: 2 мВ/дел…2 В/дел |
||||
|
Погрешность установки Коткл. |
± 1.5 % |
||||
|
Входной импеданс |
1 МОм / 20 пФ или 50 Ом |
||||
|
Макс. входное напряжение |
5 В ср. кв. ( на нагр. 50 Ом); |
||||
|
Математика |
Более 30 стандартных функций |
||||
|
Канал |
Коэф. развертки (Кразв.) |
20 пс/дел…1000 с/дел |
|||
|
Погрешность установки Кразв. |
± 0.0005 % |
||||
|
Режимы работы |
Внутр. и внеш. развертка (Y-T и X-Y), |
||||
|
Синхронизация |
Источники синхросигнала |
Любой вх. канал, сеть, внешний, внешний/10 |
|||
|
Режимы запуска развертки |
Автоколебательный, ждущий, по времени (2 нс…20 с), |
||||
|
Фильтры синхронизации |
Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
||||
|
Вход внешней синхронизации |
1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв. |
||||
|
Аналого- |
Разрешение по вертикали |
8 бит ( 11 бит в режиме увелич. разрешения (ERES)) |
|||
|
Макс. частота дискретизации |
5 ГГц |
||||
|
Макс. частота дискретизации |
10 ГГц (при объединении каналов) |
||||
|
Эквивалентная частота дискр. |
200 ГГц (периодический сигнал) |
||||
|
Интерполяция |
Линейная, Sin X / X |
||||
|
Длина записи (станд.) |
10 Мб (при объединении каналов 20 Мб) |
||||
|
Длина записи (опции) |
до 25 Мб при объединении каналов |
||||
|
Режимы сбора данных |
Выборка, пик. детектор (> 1 нс); |
||||
|
Автоматические |
Количество параметров |
34 измерения |
|||
|
Режим отображения |
До 6 измерений одновременно с отображением статистики и гистограмм |
||||
|
Дополнительные |
Интерфейсы |
Ethernet (10/100BaseT), USB (5), RS-232, SVGA, LPT; Опции: GPIB |
|||
|
Расширенный запуск развертки |
Выбросы, импульсы, огибающая, логические условия |
||||
|
Декодирование сигналов |
Опция синхронизации и декодирования |
||||
|
Режим WaveStream |
Скорость обновления экрана до 8000 раз в секунду |
||||
|
Режим WaveScan |
Поиск аномалий по захваченному сигналу |
||||
